Description

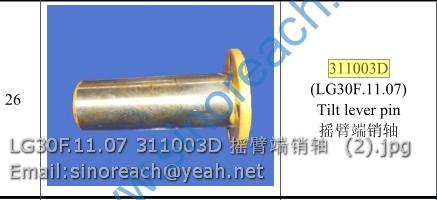

LG30F.11.07 311003D Rocker arm end pin CDM833 PARTS

1 DIN20078P 高压胶管19Ⅱ-1400 High Pressure Rubber Hose 19Ⅱ-1400 1
一端90°弯头 One End 90° Head
2 JB982-77 组合垫圈27 Assembled Washer 27 12
3 WZ30-25.22-6 接头 Connecter 4
4 GB1235-76 O型圈D20×1.9 O-ring D20×1.9 6
5 GB1235-76 O型圈D13×1.9 O-ring D13×1.9 4
6 DIN20078P 高压胶管13Ⅱ-700 High Pressure Rubber Hose 13Ⅱ-700 1
一端90°弯头 One End 90° Head
7 DIN20078P 高压胶管13Ⅱ-650 High Pressure Rubber Hose 13Ⅱ-650 1
一端90°弯头 One End 90° Head
8 DIN20078P 高压胶管16Ⅱ-1650 High Pressure Rubber Hose 16Ⅱ-1650 2
0间距紧密护簧 Zero Space Between Protect Spring
9 DIN20078P 高压胶管16Ⅱ-1550 High Pressure Rubber Hose 16Ⅱ-1550 2
0间距紧密护簧 Zero Space Between Protect Spring
10　 JB1885-77 高压胶管22Ⅰ-600 High Pressure Rubber Hose 22Ⅰ-600 1
一端90°弯头 One End 90° Head
11　 WZ30-25.22A-8C 接头螺栓 Connector Bolt 1
12　 GB3452.1-92 O型圈35.5×2.65G　 O-ring 35.5×2.65G 2
13　 WZ30-25.22A-5C 双向接头 Connecter 1
14　 WZ30-25.22-2C 铰接接头 Hinge Joint Connector 1
15　 GB1235-76 O型圈D25×1.9 O-ring D25×1.9 2
16　 WZ30-25.4-3 双向接头 Connecter 6
17　 WZ30-25.22-5 接头 Connecter 2
18 GB3452.1-92 O型圈25×2.65G　 O-ring 25×2.65G 4
19　 WZ30-25.22A-7 油散接头 Connecter 2
20　 GB3452.1-92 O型圈35.5×2.65G　 O-ring 35.5×2.65G 2
21　 GB3452.1-92 O型圈23.6×3.55G　 O-ring 23.6×3.55G 2
22　 JB982-77 组合垫圈30 Assembled Washer 30 1
23　 GB6170-86 螺母M10 Nut M10 8
24 GB93-87 垫圈 10 Washer 10 8
25　 GB5783-86 螺栓 M10×35 Bolt M10×35 8
26　 GB5782-86 螺栓 M12×55 Bolt M12×55 4
27　 GB95-85 垫圈 12 Washer 12 4
28　 GB93-87 垫圈 12 Washer 12 4
29　 GB6170-86 螺母M12 Nut M12 4

1 WZ30-25.22A.8.2 长操纵杆 Long Control Rod 4
2 WZ30-25.22A.8.1 短操纵杆 Short Control Rod 2
3 WZ30-25.22.8.4 操纵支架 Control Bracket 1
4 WZ25-20.23A.3 支架 Bracket 2
5 WZ25-20.23A-3 隔套 Spacer Sleeve 3
6 WZ30-25.22.8-6 叉形接头 Connecting York 6
7 WZ30-25.22.8-4 轴套 Shaft Sleeve 6
8 WZ30-25.22.8-2 转轴 Pivot 1
9 WZ30-25.22A.8-1 拉杆 Pull Rod 6
10 WZ30-25.22.8-5C 叉形接头 Connecting York 6
11　 ZL30C-Ⅰ.5-15 护套 Protect Sleeve 6
12　 WZ25-20.23C.1-2/1/4 操纵箱体 Controlling Box Body 1
13　 WZ25-20.23B.1-4 衬板 Dunnage 1
14　 WZ25-20.23C.1-3 盖板 Cover Plate 1
15　 WZ25-20.23C-1 标牌 Label 1
16　 GB109-86 铆钉2×9 Rivet 2×9 3
17　 GB818-85 螺钉M6×16 Screw M6×16 12
18 GB93-87　 垫圈 6 Washer 6 12
19　 GB5783-86 螺栓 M8×25 Bolt M8×25 4
20　 GB95-85 垫圈 8 Washer 8 4
21　 GB93-87 垫圈 8 Washer 8 4
22　 GB882-86 销轴B10×26 Pin Shaft B10×26 12
23　 GB95-85 垫圈 10 Washer 10 12
24　 GB91-86 开口销 3.2×16 Pin 3.2×16 12
25　 GB6170-86 螺母M8 Nut M8 16
26　 GB6170-86 螺母M10 Nut M10 4
27　 GB93-87 垫圈 10 Washer 10 4
28　 GB5783-86 螺栓 M10×25 Bolt M10×25 4
29　 GB95-85 垫圈 20 Washer 20 1
30　 GB894.1-86 挡圈20 Retaining Ring 20 1
31　 GB4141.11-84 手柄球BM12×40 Handle Sphere BM12×40 6
