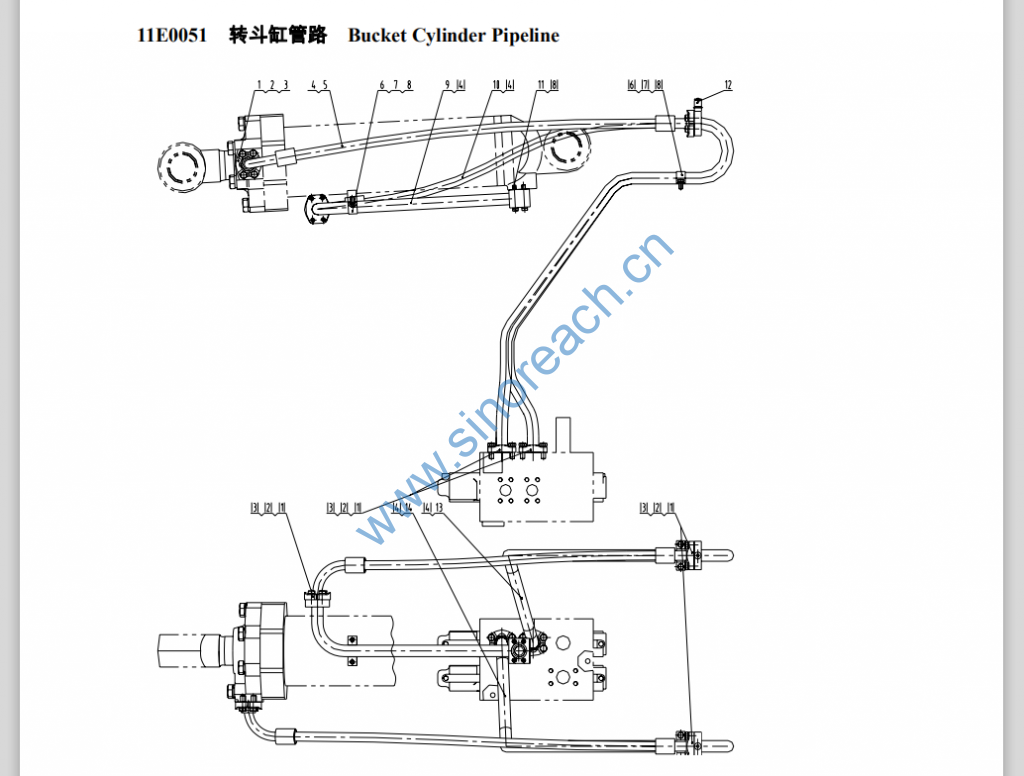

CLG842 11E0051 转斗缸管路 Bucket Cylinder Pipeline

1 72A0010 ZL50C.10.4-6 压板 Pressboard 6
2 00B0035 GB5783-86 螺栓 Blot M12×35-8.8-Zn.D 24
3 06B0008 GB93-87 垫圈 Washer 12 24
4 12B0009 GB3452.1-92 O形圈 O-ring 36.5×3.55 7
5 07C0087 软管总成 Hose assembly 1
6 27A0046 ZL50G.10-5 管夹 Pipe clamp 3
7 00B0005 GB5783-86 螺栓 Bolt M10×20-8.8-Zn.D 6
8 06B0002 GB93-87 垫圈 Washer 10 10
9 10D0310 钢管总成 Steel pipe assembly 1
10 07C0088 软管总成 Hose assembly 1
252
11 00B0088 GB5782-86 螺栓 Bolt M10×65-8.8-Zn.D 4
12 44C0022 SMK20-M14×1.5-
PC(STAUFF）
测压接头 Pressure measuring
joint
2
13 10D0311 钢管总成 Steel pipe assembly 1
14 10D0312 钢管总成 Steel pipe assembly 1
