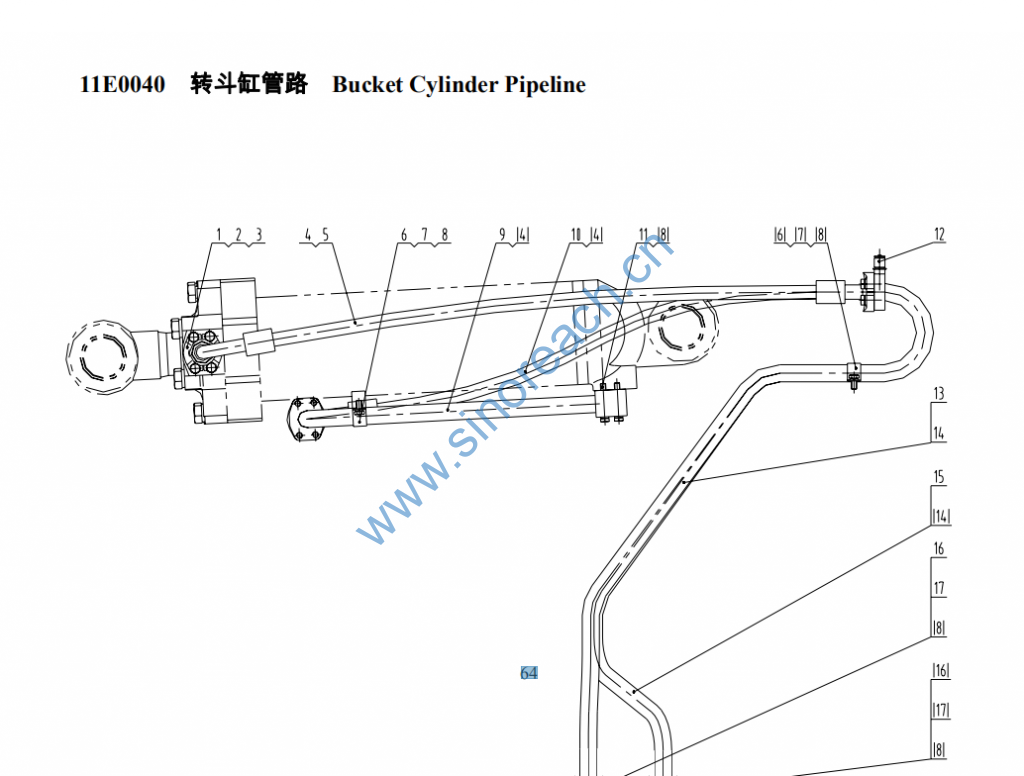

CLG842 11E0040 转斗缸管路 Bucket Cylinder Pipeline

1 72A0010 ZL50C.10.4-6 压板 Pressboard 4
2 00B0035 GB5783-86 螺栓 Bolt M12×35-8.8-Zn.D 16
3 06B0008 GB93-87 垫圈 Washer 12 16
4 12B0102 GB3452.1-92 O形圈 O-ring 36.5×3.55 5
5 07C0087 软管总成 Hose
assembly
1
6 27A0046 ZL50G.10-5 管夹 Pipe clamp 3
7 00B0005 GB5783-86 螺栓 Bolt M10×20-8.8-Zn.D 6
8 06B0002 GB93-87 垫圈 Washer 10 18
9 10D0310 钢管总成 Steel pipe
assembly
1
10 07C0088 软管总成 Hose
assembly
1
11 01B0100 GB5782-86 螺栓 Bolt M10×65-8.8-Zn.D 4
66
12 44C0022 SMK20-M14×1.5-PC
（STAUFF）
测压接头 Pressure
measuring
joint
2
13 10D0318 钢管总成 Steel pipe
assembly
1
14 12B0015 GB3452.1-92 O形圈 O-ring 30×3.55 2
15 10D0319 钢管总成 Steel pipe
assembly
1
16 72A0027 ZL50C.9.17-6 压板 Pressboard 2
17 00B0019 GB5783-86 螺栓 Bolt M10×30-8.8-Zn.D 8
