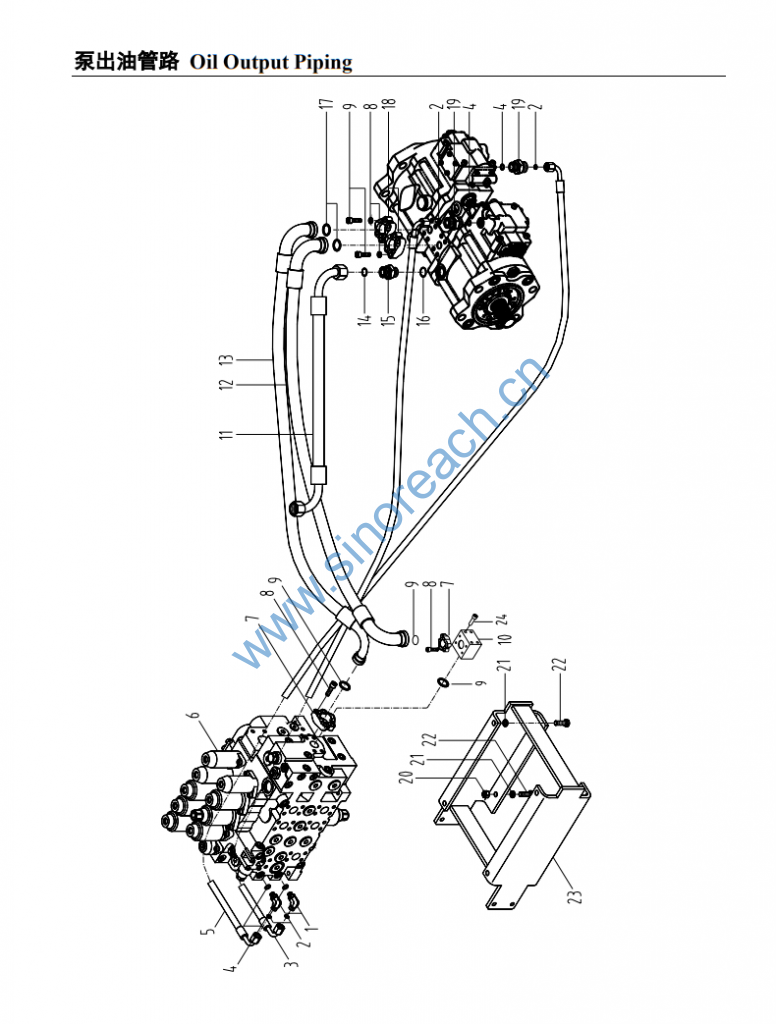

CLG200 泵出油管路 Oil Output Piping

1 31C0004 直角接头 Joint 2 04N1110
2 12B0283 O 形圈 9×1.8 O-ring 4 GB3452.1-92
3 05C0002 软管总成 Pipe 1 16N1811
4 12B0351 O 形圈 16×2.4 O-ring 4 GB1235-76
5 05C0003 软管总成 Pipe 1 16N1810
6 12C0054 主控阀 Valve 1 KMX15R
7 04A0250 法兰压板 Clamp 2
8 04B0186 螺钉 M10×30-10.9 Screw 16 GB70-85
9 12B0445 O 形圈 32.92×3.53 O-ring 2 AS568A-219
10 01A0006 接头块 Joint 1
11 06C0146 软管总成 Pipe 1 04N1829
12 06C0008 软管总成 Pipe 1
13 06C0009 软管总成 Pipe 1
14 12B0021 O 形圈 19×1.8 O-ring 1 GB3452.1-92
15 00A0013 接头 Joint 1 04N1027
16 12B0355 O 形圈 23.6×3.55 O-ring 1 GB3452.1-92
17 12B0271 O 形圈 25.8×3.55 O-ring 2 GB3452.1-92
18 04A0252 法兰压板 Clamp 2
19 00A0014 接头 Joint 2 04N1025
20 03B0003 螺母 M12-8-Zn.D Nut 4 GB6170-86
21 06B0008 垫圈 12 Lock Washer 7 GB93-87
22 00B0035 螺栓 M12×35-8.8-Zn.D Bolt 7 GB5783-86
23 00D0056 主阀座 Bracket 1 04N3004
24 04B0011 螺钉 M10×70-10.9 Screw 4 GB70-85
