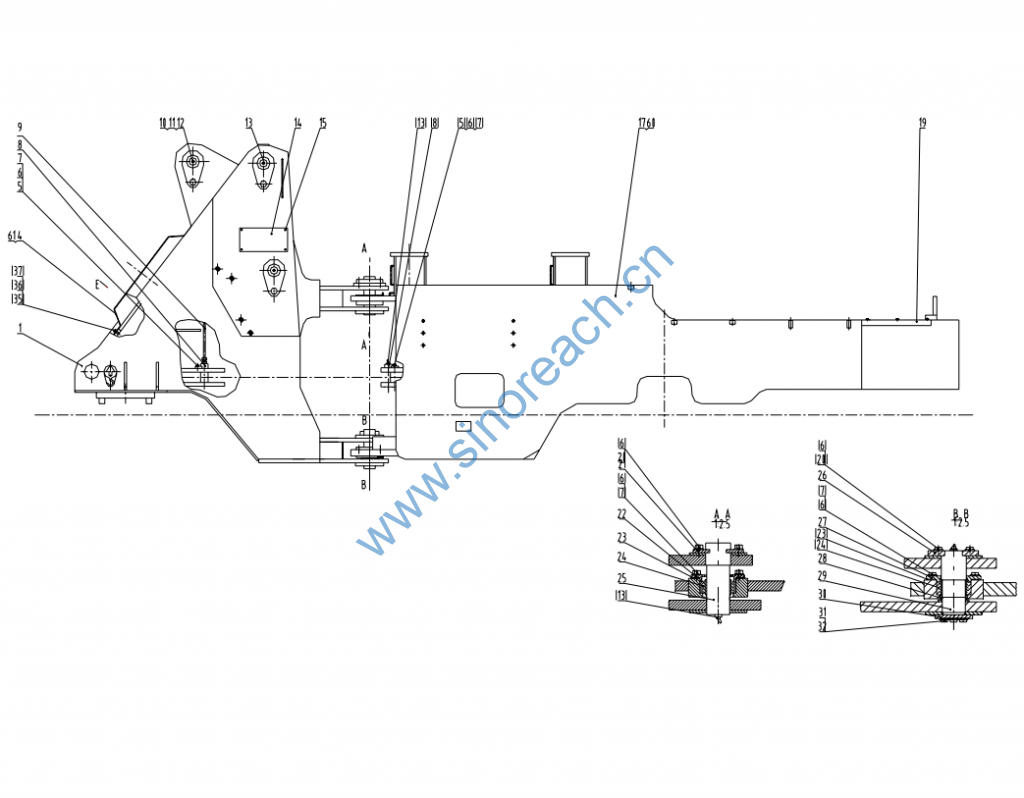

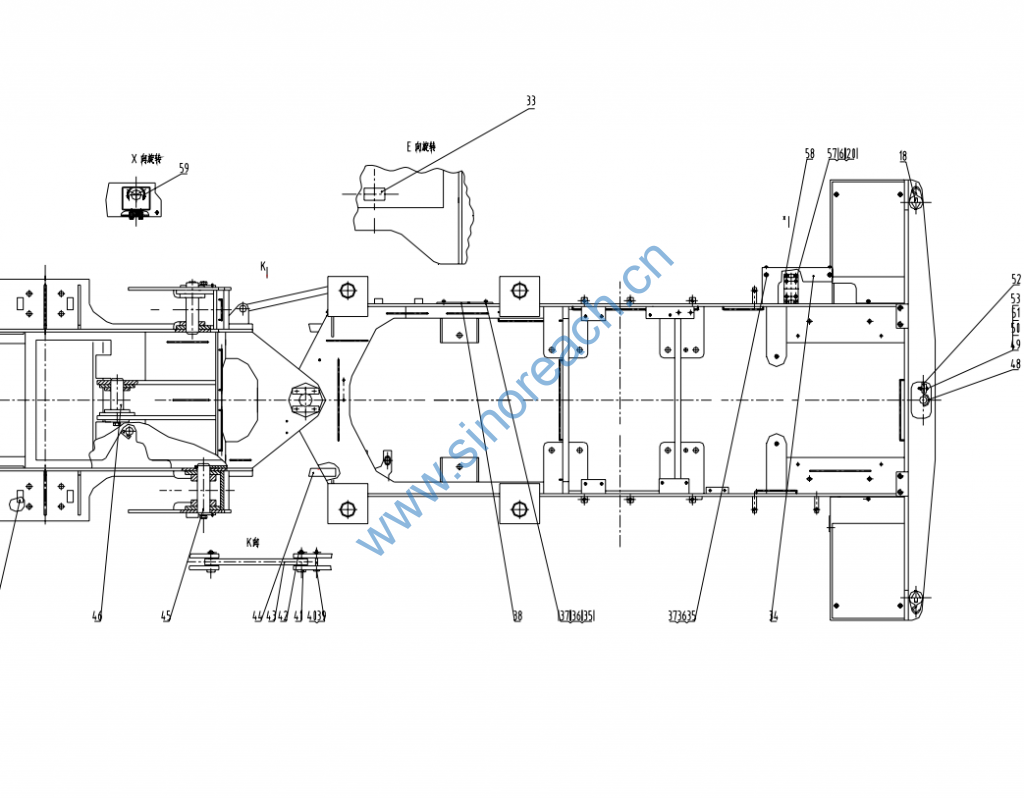

CLG835 30E0050 003 车架 FRAME

1 30D0128 前车架 FRAME 1
4 43D0051 ZL30.8.2 前罩 COVER 1
5 14A0126 ZL40B.8-2 卡板 PLATE 4
6 06B0008 GB93-87 垫圈 WASHER 12 36
7 00B0011 GB5783-86 螺栓 BOLT 12×25-8.8-ZN.D 24
8 60A0068 ZL40B.8-6 后转向销 PIN 4
9 00C0147 黄油管路 TUBE 1
10 06B0019 GB93-87 垫圈 WASHER 20 5
11 00B0055 GB5783-86 螺栓 BOLT M20×40-8.8-ZN.D 5
12 06B0016 GB97.1-85 垫圈 WASHER 20-140HV-ZN.D 5
13 10B0051 GB1153-89 油杯 FITTING 45°10×1 9
15 09B0009 GB827-86 铆钉 3×12 8
17 30D0096 后车架 FRAME 1
19 34C0184 电瓶箱附件 BOX 1
20 00B0017 GB5783-86 螺栓 BOLT M12×30-8.8-ZN.D 12
21 14A0161 ZL40B.8-27 档板 PLATE 2
22 53A0057 轴承盖 COVER 1
23 57A0053 ZL40B.8-20 调整垫片 WASHER 2
24 25B0004 GB/T9163-200
1
关节轴承
GE60ES BEARING 60×90×44 2
25 60A0186 ZL30.8-1 上铰接销轴 PIN 1
26 14A1172 压板 PLATE 2
27 53A0056 轴承盖 COVER 1
28 56A0060 ZL40B.8-21 垫圈 WASHER 1
29 60A0078 ZL40B.8-22A 下铰接销轴 PIN 1
30 56A0172 垫板 PLATE 1
31 06B0013 GB93-87 垫圈 WASHER 14 3
32 00B0120 GB5786-86 螺栓 BOLT M14X1.5X30-8.8-Z
N.D 3
34 21A0914 盖板 PLATE 1
35 00B0075 GB5786-86 螺栓 BOLT M8X20-8.8-ZN.D 12
36 06B0005 GB97.1-85 垫圈 WASHER 8-140HV-ZN.D 12
37 06B0006 GB93-87 垫圈 WASHER 8 12
38 10A0605 封板 PLATE 1
39 60A0178 ZL20.8-22 插销 PIN 1
40 08B0005 GB91-86 销 PIN 4×25-ZN.D 1
41 60A0160 ZL20.8-23 销 PIN 2
42 08B0017 GB91-86 销 PIN 6×60-ZN.D 2

3 17A0243 ZL30.8-8 连杆 LINKER 1
44 18A0210 ZL30.8-9 限位块 PLATE 2
45 11D0084 ZL30.8.6 动臂缸销 PIN 4
46 11D0085 ZL30.8.9 转斗缸销 PIN 1
48 11D0176 牵引销 PIN 1
49 01B0034 GB5782-86 螺栓 BOLT M10×40-8.8-ZN.D 1
50 03B0053 GB6170-86 螺母 NUT M10-8-ZN.D 1
51 55A0028 ZL50C.8-23 管垫 WASHER 1
52 14A0027 ZL50C.8-9A 限位板 PLATE 1
53 06B0002 GB93-87 垫圈 WASHER 10 1
57 06B0007 GB97.1-85 垫圈 WASHER 12-140HV-ZN.D 4
58 23A1175 提升支架 FRAME 1
59 74A0258 升降提示牌 PRAND 1
60 30D0238 后车架 1
61 43D0250 前罩 1
