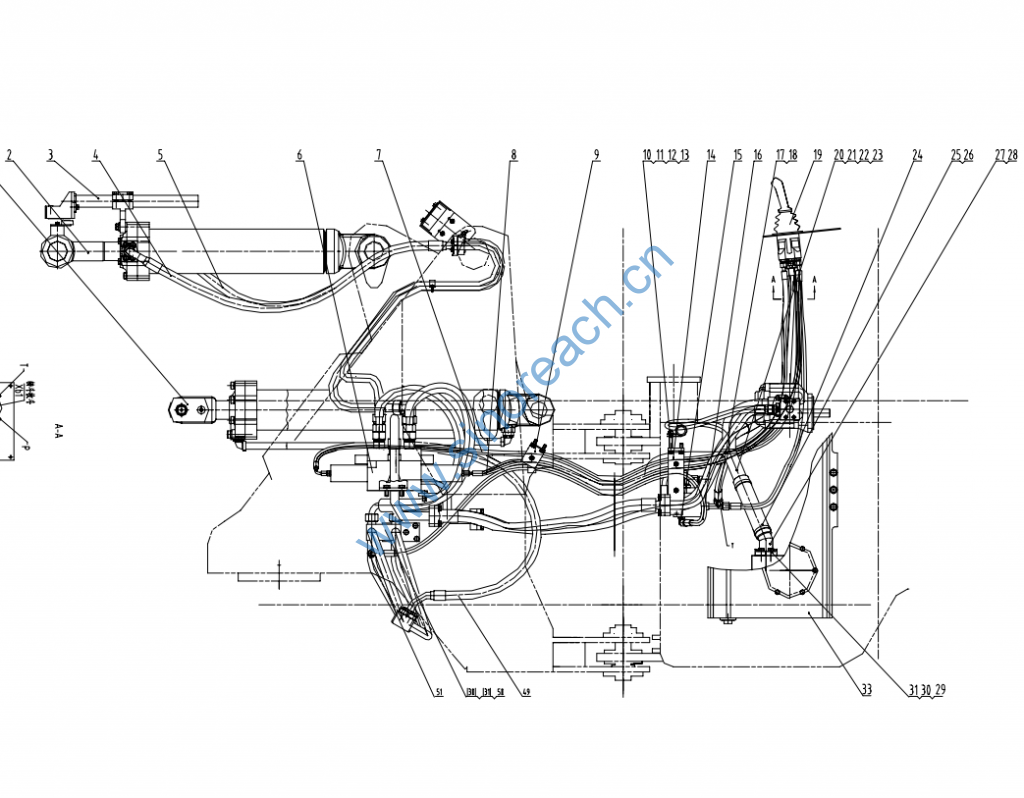

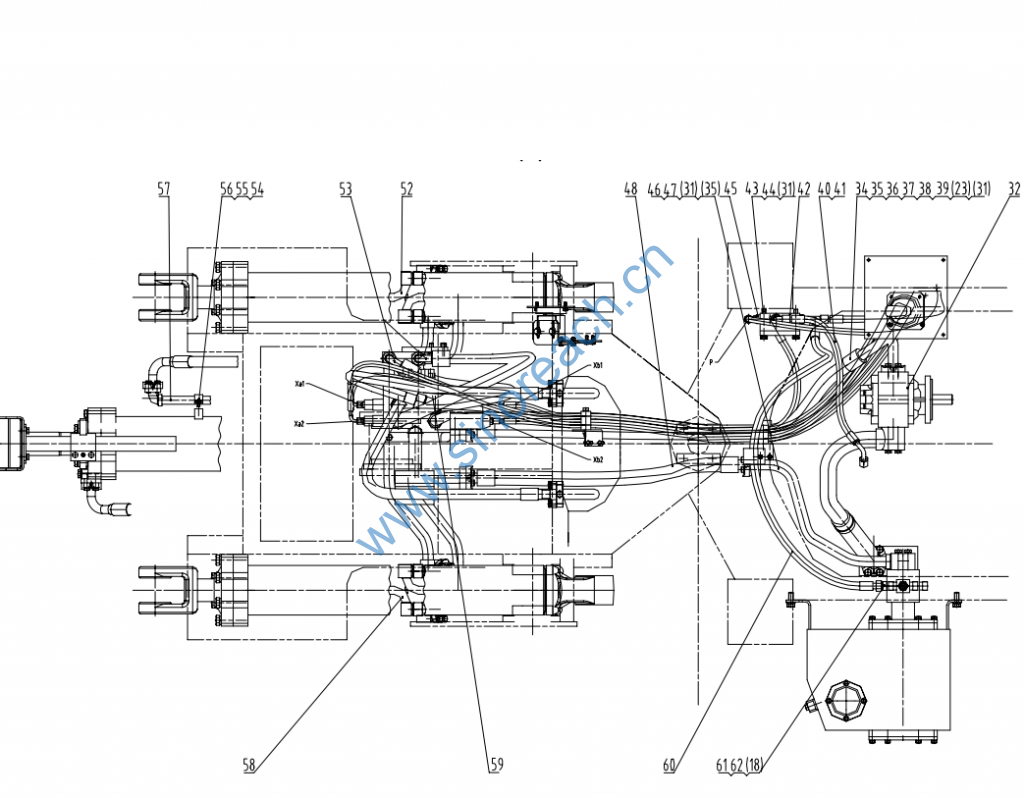

CLG835 11E0340 001 工作液压系统（选配）HYDRAULIC SYSTEM （OPTIONAL）

1 10C0056 ZL30.10.1 动臂油缸 LIFT
CYLINDER
2
2 10C0071 转斗油缸 TILT
CYLINDER
1
3 44C0046 自动复位系统 BUCKET
INDICATOR
1
4 06C0289 ZL30.10.20 通转斗缸小腔软管 HOSE φ19 1
5 06C0288 ZL30.10.17 通转斗缸大腔软管 HOSE φ19 1
6 00C0776 分配阀管路 TUBE 1
7 05C1348 软管总成 HOSE 2
8 05C1347 软管总成 HOSE 2
9 09C0462 管夹 CLAMP 1
10 01B0142 GB5782-86 螺栓 BOLT M12×90-8.8-Zn.D 1
11 03B0003 GB6170-86 螺母 NUT M12-8-Zn.D 1
12 09C0016 ZL50CI.10.12 管夹 CLAMP 1
13 00C0777 先导油滤管路 HOSE 1
14 09C0075 管夹 CLAMP 1
15 31C0022 ZL50G.9.11 可调接头 CONNECTOR 1
16 06C0386 软管总成 HOSE 1
17 32C0013 ZL50G.10A.12 三通接头 CONNECTOR 1
18 12B0370 GB3452.1-92 O 形圈 “O” RING 15×1.8 3
19 12C1200 先导阀安装总成 VALVE 1
20 10D0577 钢管总成 TUBE 1
21 12B0297 GB3452.1-92 O 形圈 “O” RING 42.5×3.55 1
22 01B0093 GB5782-86 螺栓 BOLT M10×90-8.8-Zn.D 4
23 06B0002 GB93-87 垫圈 WASHER 10 4
24 06C3127 软管总成 HOSE 1
25 34C0009 ZL40B.10.5-1 吸油软管 HOSE 1
26 15B0017 双钢丝式环箍 60 2
27 15D0173 管接头 CONNECTOR 1
28 12B0302 GB3452.1-92 O 形圈 “O” RING 46.2×3.55 1
29 72A0003 ZL50C.9.12-1 压板 PLATE 1
30 00B0017 GB5783-86 螺栓 BOLT M12×30-8.8-Zn.D 7
31 06B0008 GB93-87 垫圈 WASHER 12 28
32 11C0055 CBG3100 齿轮泵 PUMP 1
34 21C0046 液压油箱 HOSE 1
35 07C1116 软管总成 HOSE 1
36 12B0287 GB3452.1-92 O 形圈 “O” RING 36.5×3.55 3
37 72A0035 ZL50C.10.9-1 压板 PLATE 1
38 00B0019 GB5783-86 螺栓 BOLT M10×30-8.8-Zn.D 4
39 72A0010 ZL50C.10.4-6 压板 PLATE 3
40 00B0035 GB5783-86 螺栓 BOLT M12×35-8.8-Zn.D 12

41 31C0010 ZL50G.12.4 可调接头 CONNECTOR 1
42 12C1196 组合阀 VALVE 1
44 06B0007 GB97.1-85 垫圈 WASHER 12-140HV-Zn.D 2
45 31C0031 ZL50E.10.23 直角接头 CONNECTOR 1
46 10D0576 钢管总成 TUBE 1
47 00B0033 GB5782-86 螺栓 BOLT M12×70-8.8-Zn.D 4
48 07C1117 软管总成 HOSE 1
49 06C0286 ZL30.10.15 接动臂缸软管 HOSE φ19 2
50 10D0589 钢管总成 TUBE 1
51 12C0057 ZL50E.10.6 单向阀 VALVE 1
52 00C0130 ZL30.10.23 接右动臂缸钢管 TUBE 1
53 06C3125 软管总成 HOSE 2
54 06B0006 GB93-87 垫圈 WASHER 8 2
55 00B0007 GB5783-86 螺栓 BOLT M8×16-8.8-Zn.D 2
56 15B0064 ZL20.10.6-1 管夹 CLAMP 1
57 00C0131 ZL30.10.24 转斗大腔钢管 HOSE 1
58 00C0126 ZL30.10.16 接左动臂缸钢管 TUBE 1
59 12C1247 分配阀安装总成 VALVE 1
60 06C0389 软管总成 HOSE 1
61 12B0342 GB1235-76 O 形密封圈 “O” RING 20×2.4 1
62 00A0541 JT062218 管接头 CONNECTOR 1
