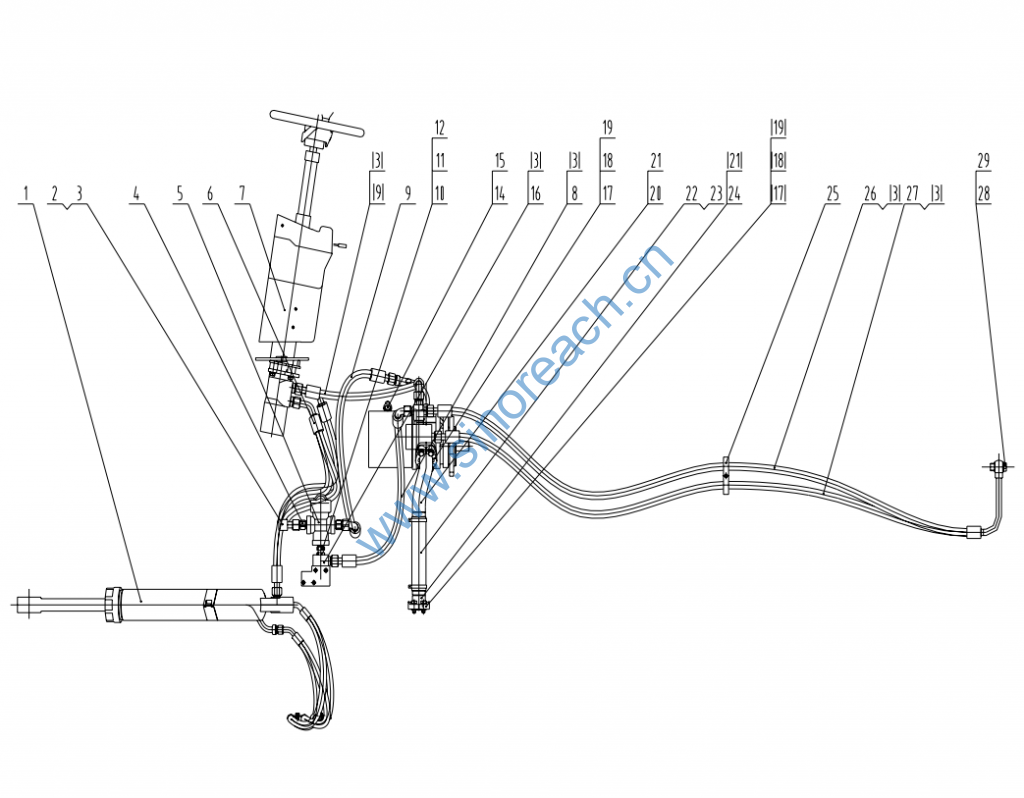

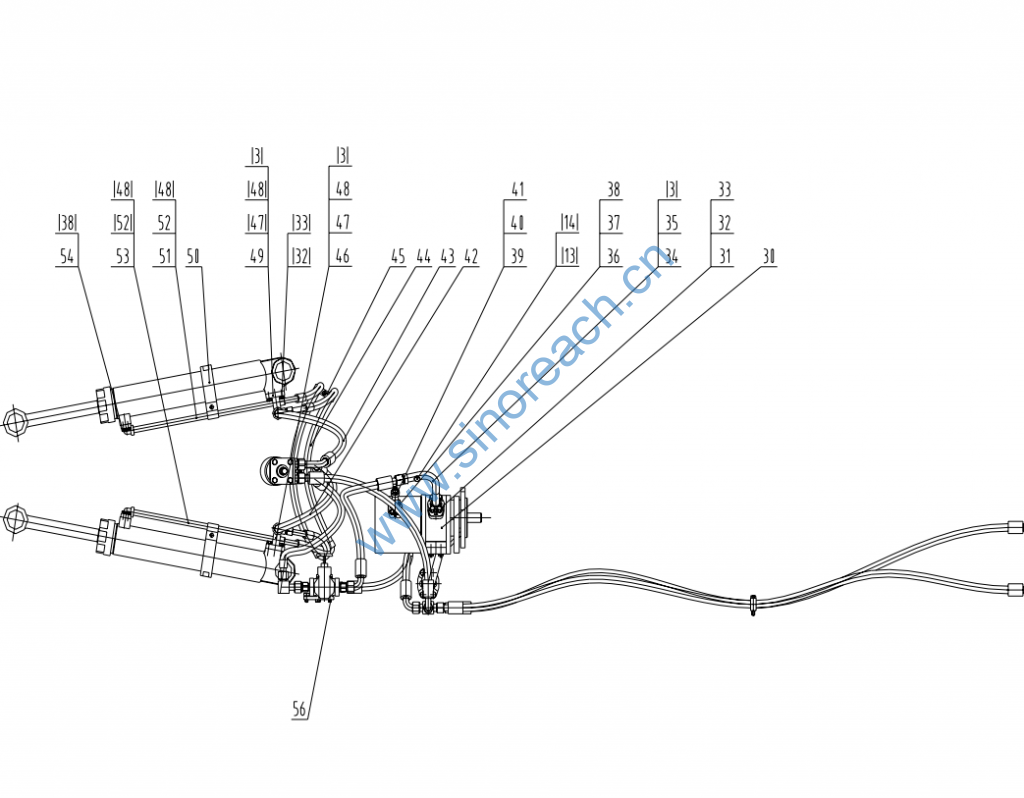

CLG835 10E0046 001 转向液压系统 STEERING SYSTEM

1 10C0055 ZL30.9.2A 转向油缸 STEERING
CYLINDER 2
2 31C0052 接头 CONNECTOR 1
3 12B0356 GB3452.1-92 O形圈 “O” RING 16X1.8 11
4 00A0437 ZL30.9-4 接头 CONNECTOR 2
5 12C0086 ECT-06 溢流阀 RELIEF
VALVE 1
6 06C0378 软管总成 HOSE 1
7 44C0047 方向机总成 STEERING
GEAR 1
8 06C0379 软管总成 HOSE 1
9 06C0380 软管总成 HOSE 2
10 00A0436 ZL30.9-3 可调接头 CONNECTOR 1
11 03B0112 GB6173-86 螺母 NUT M22X1.5-05-ZN.D 1
12 06B0051 JT0222 垫圈 WASHER 1
13 12B0339 GB1235-76 O形圈 “O” RING 24X2.4 1
14 03B0093 螺塞 PLUG 2
15 12B0199 GB3452.1-92 O形圈 “O”RING 11.2X2.65 2
16 15D0175 接头块 CONNECTOR 1
17 72A0003 ZL50C.9.12-1 压板 FLANGE 2
18 00B0035 GB5783-86 螺栓 BOLT M12X35-8.8-ZN.D 8
19 06B0008 GB93-87 垫圈 WASHER 12 8
20 10D0586 钢管总成 TUBE 1
21 12B0302 GB3452.1-92 O形圈 “O” RING 46.2X3.55 2
22 34C0009 ZL40B.10.5-1 吸油软管 HOSE 1
23 15B0017 双钢丝式环箍 CLAMP 60 2
24 15D0088 管接头 CONNECTOR 1
25 09C0073 管夹 CLAMP 1
26 06C0382 软管总成 HOSE 1
27 06C0383 软管总成 HOSE 1
28 00A0114 ZL40B.3-2 接头 CONNECTOR 2
29 06B0189 垫圈 WASHER 24 4
30 11C0038 CBGJ2063/1010 齿轮泵 PUMP 1
31 72A0027 ZL50C.9.17-6 压板 FLANGE 1
32 00B0019 GB5783-86 螺栓 BOLT M10X30-8.8-ZN.D 10
33 06B0002 GB93-87 垫圈 WASHER 10 10
34 10D0649 钢管总成 TUBE 1
35 12B0251 GB3452.1-92 O形圈 “O” RING 30X3.55 1
36 54A0071 ZL20.10.20-1 压板 FLANGE 1
37 00B0020 GB5783-86 螺栓 BOLT M8X30-8.8-ZN.D 4
38 06B0006 GB93-87 垫圈 WASHER 8 12

39 15D0051 ZL50G.9.5 管接头 CONNECTOR 1
40 12B0355 GB3452.1-92 O形圈 “O” RING 23.6X3.55 1
41 12B0285 GB3452.1-92 O形圈 “O” RING 10.6X1.8 1
42 06C0384 软管总成 HOSE 1
43 06C1531 软管总成 HOSE 1
44 06C0284 ZL30.9.13 转向缸软管 HOSE Φ13 2
45 09C0061 ZL30.9.16 管夹 CLAMP 3
46 15D0112 ZL30.9.17.1 接头体 CONNECTOR 1
47 12B0271 GB3452.1-92 O形圈 “O” RING 25.8X3.55 2
48 12B0371 GB3452.1-92 O形圈 “O” RING 14X1.8 4
49 15D0310 接头体 CONNECTOR 1
50 09C0062 ZL30.9.18 管夹 CLAMP 2
51 10D0456 ZL30.9.14.1 钢管接头 CONNECTOR 1
52 12B0066 GB3452.1-92 O形圈 “O” RING 22.4X2.65 2
53 10D0457 ZL30.9.15.1 钢管接头 CONNECTOR 1
54 04B0049 GB70-85 螺钉 BOLT M8X25-8.8-ZN.D 8
56 01B0033 GB5782-86 螺栓 BOLT M10X80-8.8-ZN.D 2
