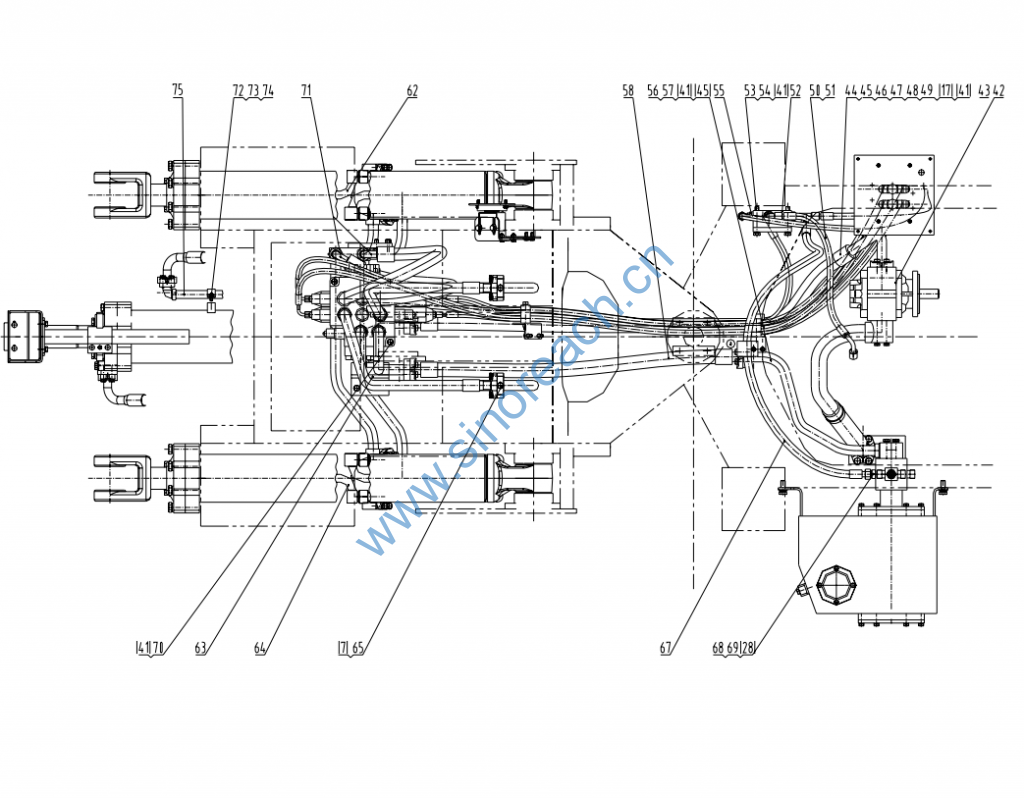

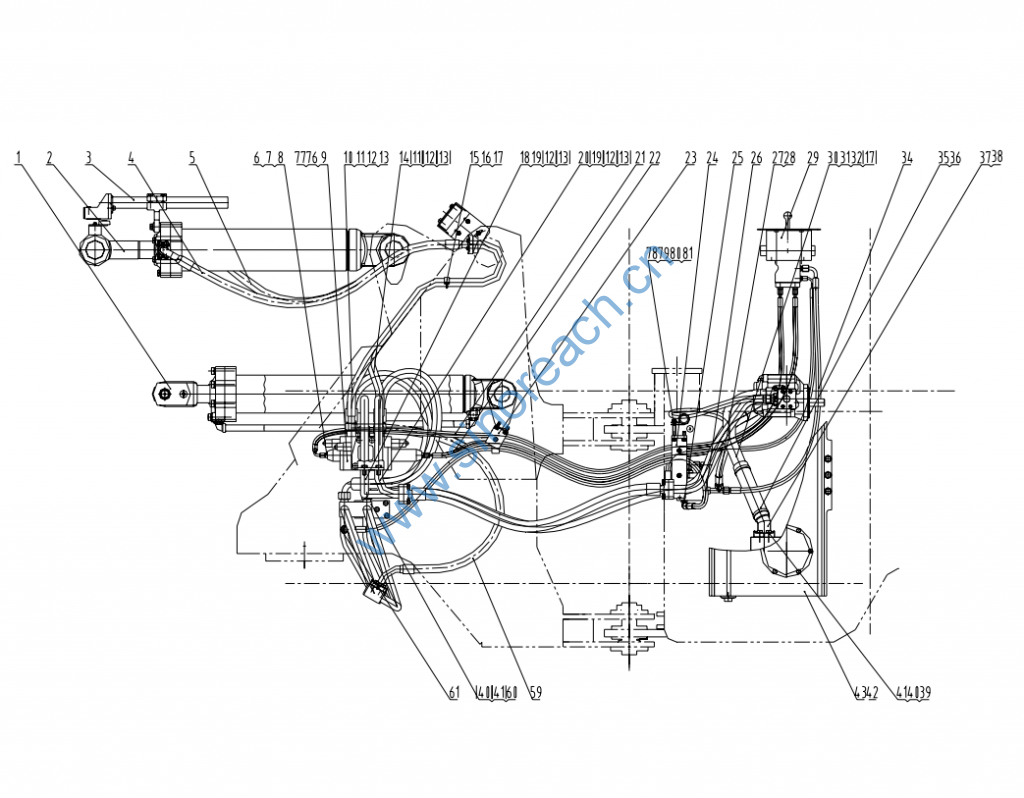

CLG835 11E0097 001 工作液压系统 HYDRAULIC SYSTEM

1 10C0056 ZL30.10.1 动臂油缸 LIFT
CYLINDER 2
2 10C0071 转斗油缸 TILT
CYLINDER 1
3 44C0046 自动复位系统 BUCKET
INDICATOR 1
4 06C0289 ZL30.10.20 通转斗缸小腔软管 HOSE φ19 1
5 06C0288 ZL30.10.17 通转斗缸大腔软管 HOSE φ19 1
6 00A0256 接头 CONNECTOR 4
7 12B0351 GB1235-76 O形圈 “O” RING 16×2.4 7
8 12B0284 GB3452.1-92 O形圈 “O” RING 7.5×1.8 4
9 12C0098 KML22 分配阀 VALVE 1
10 10D0584 钢管总成 TUBE 1
11 00A0542 接头 CONNECTOR 2
12 12B0355 GB3452.1-92 O形圈 “O” RING 23.6×3.55 6
13 12B0292 GB3452.1-92 O形圈 “O” RING 21.2×1.8 6
14 10D0583 钢管总成 TUBE 1
15 27A0046 ZL50G.10-5 管夹 CLAMP 2
16 00B0005 GB5783-86 螺栓 BOLT M10×20-8.8-ZN.D 4
17 06B0002 GB93-87 垫圈 WASHER 10 12
18 31C0049 钢管总成 TUBE 1
19 00A0251 接头 CONNECTOR 4
20 31C0050 钢管总成 TUBE 1
21 05C0144 软管总成 HOSE 2
22 05C0145 软管总成 HOSE 2
23 09C0074 管夹 CLAMP 1
24 09C0075 管夹 CLAMP 1
25 31C0022 ZL50G.9.11 可调接头 CONNECTOR 1
26 06C0386 软管总成 HOSE 1
27 32C0013 ZL50G.10A.12 三通接头 CONNECTOR 1
28 12B0370 GB3452.1-92 O形圈 “O” RING 15×1.8 3
29 11E0043 先导操纵系统 CONTROL 1
30 10D0577 钢管总成 TUBE 1
31 12B0297 GB3452.1-82 O形圈 “O”RING 42.5×3.55 1
32 01B0093 GB5782-86 螺栓 BOLT M10×90-8.8-ZN.D 4
34 06C0387 软管总成 HOSE 1
35 34C0009 ZL40B.10.5-1 吸油软管 HOSE 1
36 15B0017 双钢丝式环箍 CLAMP 60 2
37 15D0173 管接头 CONNECTOR 1
38 12B0302 GB3452.1-92 O形圈 “O” RING 46.2×3.55 1
39 72A0003 ZL50C.9.12-1 压板 FLANGE 1
40 00B0017 GB5783-86 螺栓 BOLT M12×30-8.8-ZN.D 7
41 06B0008 GB93-87 垫圈 WASHER 12 28
42 11C0055 CBG3100 齿轮泵 PUMP 1

43 21C0046 液压油箱 OIL TANK 1
44 07C0245 软管总成 HOSE 1
45 12B0287 GB3452.1-92 O形圈 “O” RING 36.5×3.55 3
46 72A0035 ZL50C.10.9-1 压板 FLANGE 1
47 00B0019 GB5783-86 螺栓 BOLT M10×30-8.8-ZN.D 4
48 72A0010 ZL50C.10.4-6 压板 FLANGE 3
49 00B0035 GB5783-86 螺栓 BOLT M12×35-8.8-ZN.D 12
50 06C0388 软管总成 HOSE 1
51 31C0010 ZL50G.12.4 可调接头 CONNECTOR ZL50G.12.4 1
52 12C0037 ZHF 组合阀 VALVE 1
54 06B0007 GB97.1-85 垫圈 WASHER 12-140HV-ZN.D 2
55 31C0031 ZL50E.10.23 直角接头 CONNECTOR 1
56 10D0576 钢管总成 TUBE 1
57 00B0033 GB5782-86 螺栓 BOLT M12×70-8.8-ZN.D 4
58 07C0246 软管总成 HOSE 1
59 06C0286 ZL30.10.15 接动臂缸软管 HOSE φ19 4
60 10D0589 钢管总成 TUBE 1
61 12C0057 ZL50E.10.6 单向阀 VALVE 1
62 00C0130 ZL30.10.23 接右动臂缸钢管 TUBE 1
63 09C0076 管夹 CLAMP 1
64 00C0126 ZL30.10.16 接左动臂缸钢管 TUBE 1
65 03B0093 螺塞 PLUG 2
67 06C0389 软管总成 HOSE 1
68 00A0541 JT062218 管接头 CONNECTOR 1
69 12B0342 GB1235-76 O形圈 “O” RING 20×2.4 1
70 01B0217 GB5782-86 螺栓 BOLT 3
71 07C0247 软管总成 HOSE 2
72 15B0064 ZL20.10.6-1 管夹 CLAMP 1
73 00B0007 GB5783-86 螺栓 BOLT M8×16-8.8-ZN.D 2
74 06B0006 GB93-87 垫圈 WASHER 8 2
75 00C0131 ZL30.10.24 转斗大腔钢管 TUBE 1
76 05A0052 螺塞 PLUG 1
77 12B0250 GB3452.1-92 O形圈 “O” RING 37.5×3.55 1
78 00B0142 GB5783-86 螺栓 BOLT M12×90-8.8-ZN.D 1
79 03B0003 GB6170-86 螺母 NUT M12-8-ZN.D 1
80 09C0016 ZL50CI.10.12 管夹 CLAMP 1
81 00C0400 先导油滤管路 PILOT FILTER
LINES 1
