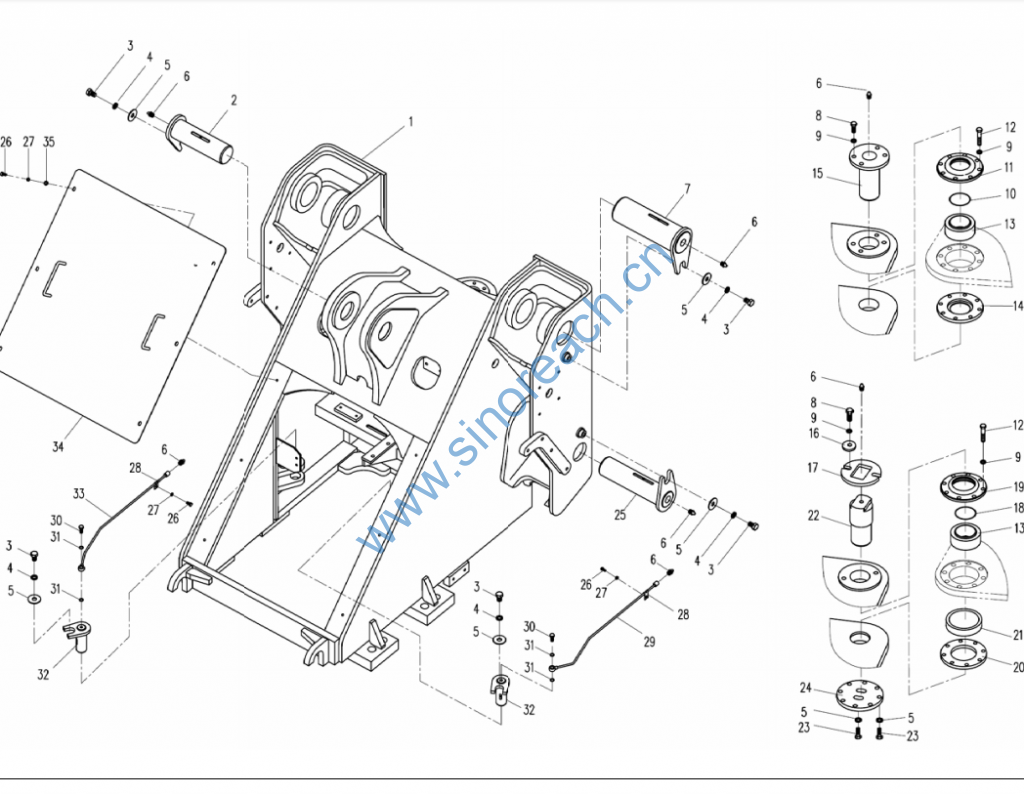

LW500F 前车架部分 9103343 Front Chassis

9365267

1
9365268
前车架 Front Chassis
1 配三联
2 9351383 转斗缸-车架销 Pin 1
3 4005095 螺栓 M16X25 Bolt 7 GB5783-86
4 4403009 垫圈 16 Washer 7 GB96-85
5 4401011 垫圈 16 Washer 17 GB93-87
6 4905002 油杯 M10X1 Grease Nipple 9 JB/T7940.1-1995
7 9360701 动臂-车架销 Pin 2
8 4005067 螺栓 M12X30 Bolt 6 GB5783-86
9 4401009 垫圈 12 Washer 22 GB93-87
10 4801045 O 形圈 75X3.1 O-Ring 1 GB1235-76
11 9300589 法兰 Flange 1
12 4004044 螺栓 M12X65 Bolt 16 GB5782-86
13 4726011 关节轴承 GE70ES Bearing 2 GB9163-90
14 9300595 下法兰盘 Flange 1
15 9309093 上转向铰接销 Pin 1
16 9301210 垫圈 Washer 2
17 9345011 压板 Pressing Plate 1
18 4801047 O 形圈 85X3.1 O-Ring 1 GB1235-76
19 9300598 法兰 Flange 1
20 9300597 下法兰盘 Flange 1
21 9300596 垫圈 Washer 1
22 9335243 下转向铰接销 Pin 1
23 4005295 螺栓 M16X30 Bolt 10 GB5783-86
24 9335244 下垫板 Plate 1
25 9360702 动臂缸-车架销 Pin 2

26 4005039 螺栓 M8X16 Bolt 8 GB5783-86
27 4401007 垫圈 8 Washer 8 GB93-87
28 5005514 管夹 Pipe Nip 2
29 9366020 左注油管 Left Injecting Pipe 1
30 9300763 通油螺栓 Bolt 2
31 9300764 垫片 Washer 4
32 9351395 转向销 Pin 2
33 9366018 右注油管 Right Injecting Pipe 1
34 9360759 盖板 Cover 1
35 4404008 垫圈 8 Washer 6 GB97.1-85
