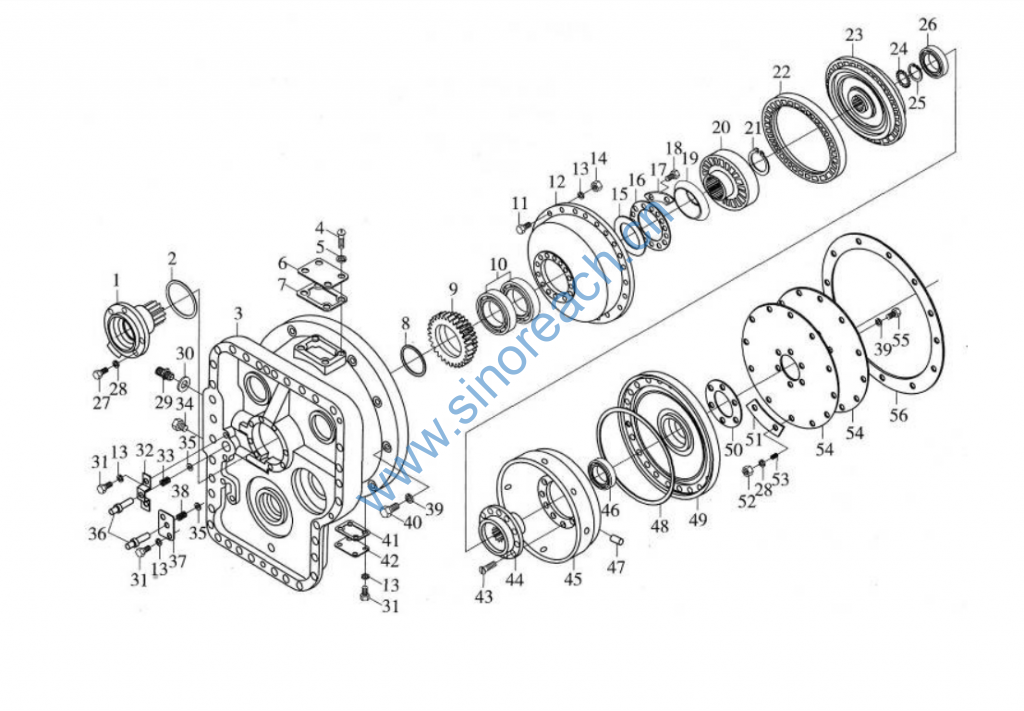

9F20-230000 Гидротрансформатор (Hydraulic torque converter)

No. Part Code Part Name QTY NOTE
1 402222 Ступица колеса Wheel stand 1
2 GB3452.1-82 Кольцо Ø128×3.55 O-ring Ø128×3.55 1
3 402216 Корпус Housing 1
4 GB67-85 Винт с закругленной шляпкой M6x16 Semi-round-cap screw M6x16 4
5 GB93-87 Шайба 6 Washer 6 4
6 402214 Пластина Backing plate 1
7 402215 Прокладка бумажная Paper gasket 1
8 402221 Уплотнение Seal cup 1
9 402220 Шестерня Gear 1
10 GB276-89 Подшипник 117(130x85x22) Bearing 117(130x85x22) 2
11 GB5782-86 Болт M8x35 Bolt M8x35 24
12 402227 Насосное колесо Pump wheel 1
13 GB93-87 Шайба 8 Washer 8 36
14 GB6170-86 Гайка М8 Nut M8 24
15 402224 Прокладка регулировочная Adjusting gasket 1 group
16 402226 Прижимная пластина Pressure plate 1
17 402218 Шайба стопорная Check washer 6
18 GB5783-86 Болт М8х30 Bolt M8x30 14
19 402225 Масляный отражатель Oil deflector 1 ASSY
20 402217 Диск статора Guide idler 1
21 GB894.1-86 Стопорное кольцо 80 Retainer ring 80 1
22 402209 Турбинное колесо первой ступени First—stage worm wheel 1
23 402212-213 Турбинное колесо второй ступени Second-stage worm wheel 1

No. Part Code Part Name QTY NOTE
24 1402238 Уплотнение шлицевое Spline gasket 1
25 GB893.1-86 Кольцо стопорное 50 Retainer ring 50 1
26 GB276-89 Подшипник 113(100x65x18) Bearing 113(100x65x18) 1
27 GB5783-86 Болт M10x28 Bolt M10x28 8
28 GB93-87 Шайба 10 Washer 10 20
29 402111 Штуцер Tube joint 2
30 402106 Шайба Washer 2
31 GB5783-86 Болт M8xl6 Bolt M8xl6 8
32 402228 Крышка клапана Valve cover 1
33 402229 Пружина Spring 1
34 402223 Пробка Screw plug 1
35 402232 Прокладка Gasket 2
36 402233 Шток клапана Valve lever 2
37 402230 Пластина Backing board 1
38 402231 Пружина Spring 1
39 GB93-87 Шайба 12 Washer 12 36
40 GB5782-86 Болт M12x45 Bolt M12x45 12
41 402235 Прокладка бумажная Paper gasket 1
42 402234 Пластина Backing board 1
43 GB896-86 Заклепка с потайной головкой 8×16 Countersunk rivet 8×16 12
44 402206 Ступица турбинного колеса первой ступени First stage worm wheel housing 1
45 402207 Кожух турбинного колеса первой ступени First stage worm wheel shield 1
46 GB276-89 Подшипник 210(90x50x20) Bearing 210(90x50x20) 1

47 402208 Эластичный штифт Elastic pin 9
48
49 402236
402203 Кольцо
Колесо кожуха 0-ring
Shield wheel 1
1
50 402210 Кольцо крепежное Round backing board 1
51 402201 Прокладка Gasket 6
52 GB6171-86 Гайка М10х1 Nut M10 x l 12
53 402237 Шпилька Double-headed bolt 12
54 402202 Эластичная пластина S=1.0 Elastic board S=1.0 2
55 GB5782-86 Болт M12x30 Bolt M12x30 6
56 402211 Прокладка бумажная Paper gasket 1 set
