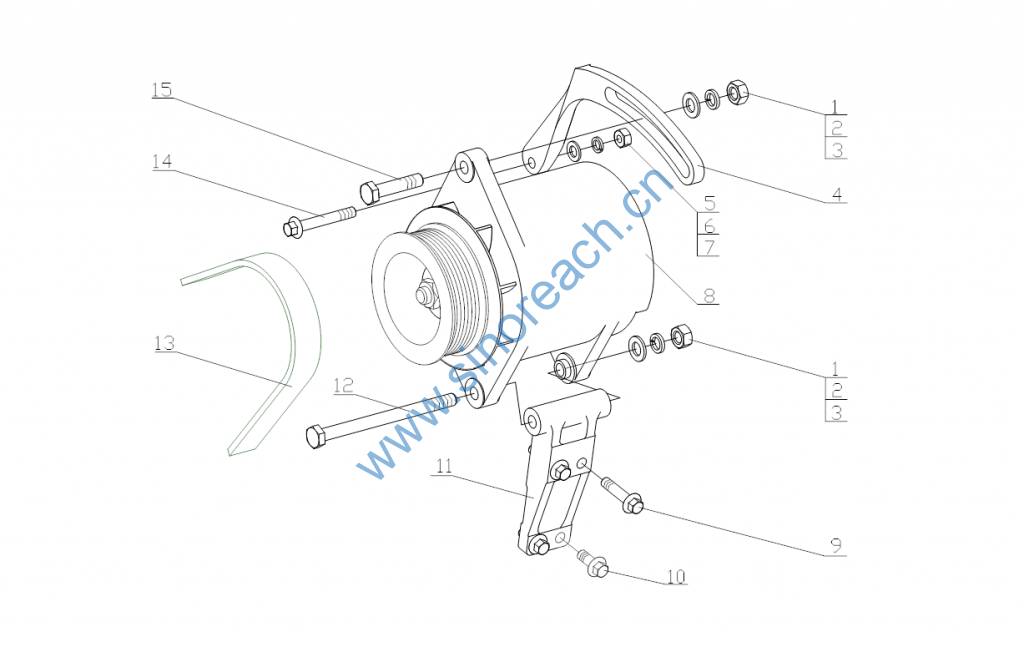

J5600-3701000 发电机总成 Alternator Assembly

序号 Item 图 号 Part No. 名 称 Name 数量 Qty. 备 注 Remark
1 Q340B10 螺母M10 Nut M10 2
2 Q40310 垫圈10 Washer 10 2
3 Q40110 垫圈10 Washer 10 2
4 A3008-3701032 发电机调节板 Alternator adjusting plate 0
5 Q340B08 螺母M8 Nut M8 1
6 Q40308 垫圈8 Washer 8 1
7 Q40108 垫圈8 Washer 8 1
8 A3100-3701100A 充电发电机 Alternator 0
9 Q1840835 螺栓M8×35 Bolt M8× 35 2
10 Q1840820 螺栓M8×20 Bolt M8× 20 2
11 J56QA-3701002 发电机支架 Alternator bracket 1
12 B4000-1307042 多锲带 Multi-wedge belt 1 易损件 EWP
13 Q150B10130 螺栓M10×130 Bolt M10× 130 1
14 Q1840855 螺栓M8×55 Bolt M8× 55 1
15 Q150B1045 螺栓M10×45 Bolt M10× 45 1
