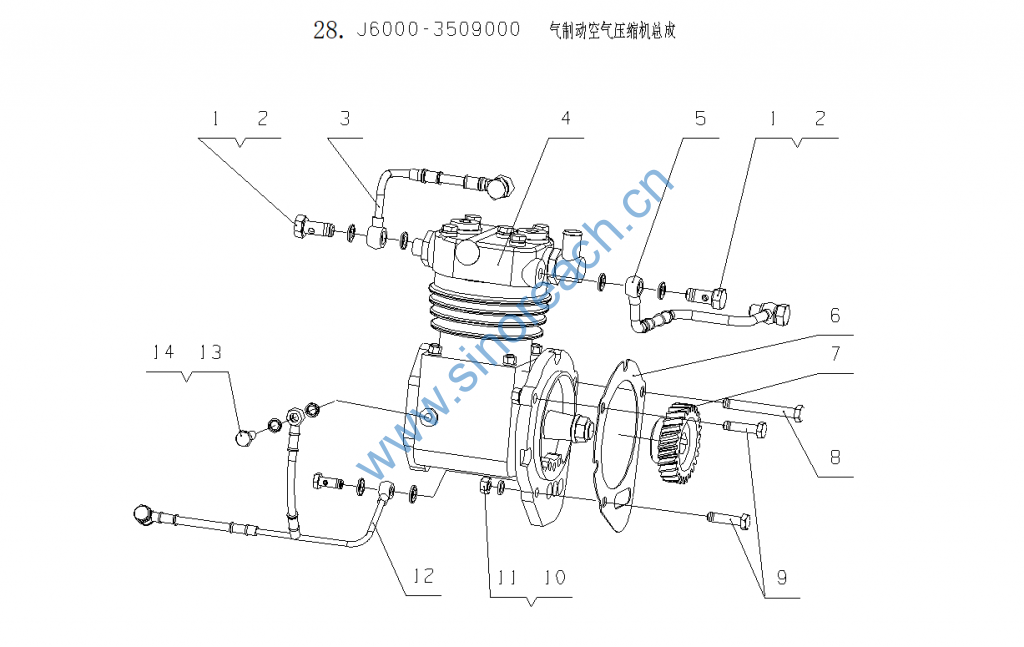

J6000–3509000 气制动空气压缩机总成 Pneumatic Air Compressor Assembly

序号 Item 图 号 Part No. 名 称 Name 数量 Qty. 备 注 Remark
1 6QA6-1307017 过水螺栓 Bolt with water hole 4
2 Q/YC149-14 复合式密封垫圈14 Seal washer 14 8 易损件 EWP
3 A3000-3509024 空压机回水管组件 Air compressor backwater pipe assembly 1
4 A440B-3509100 空气压缩机 Air compressor 1
5 A3100-3509005 空压机进水管 Water inlet pipe, air compressor 1
6 L3000-3509009 空压机垫片 Air compressor gasket 1 易损件 EWP
7 A3000-3509018 空压机齿轮 Air compressor gear 1
8 Q150B1085 螺栓M10×85 Bolt M10× 85 1
9 Q150B1040 螺栓M10×40 Bolt M10× 40 2
10 Q40310 垫圈10 Washer 10 3
11 Q340B10 螺母M10 Nut M10 3
12 A3515-3509240 空压机进油管组件 Oil intake pipe assy. of air compressor 1
13 M3000-1002701A 过油螺栓 Bolt with oil hole 3
14 Q/YC149-10 复合式密封垫圈10 Seal washer 10 6 易损件 EWP
