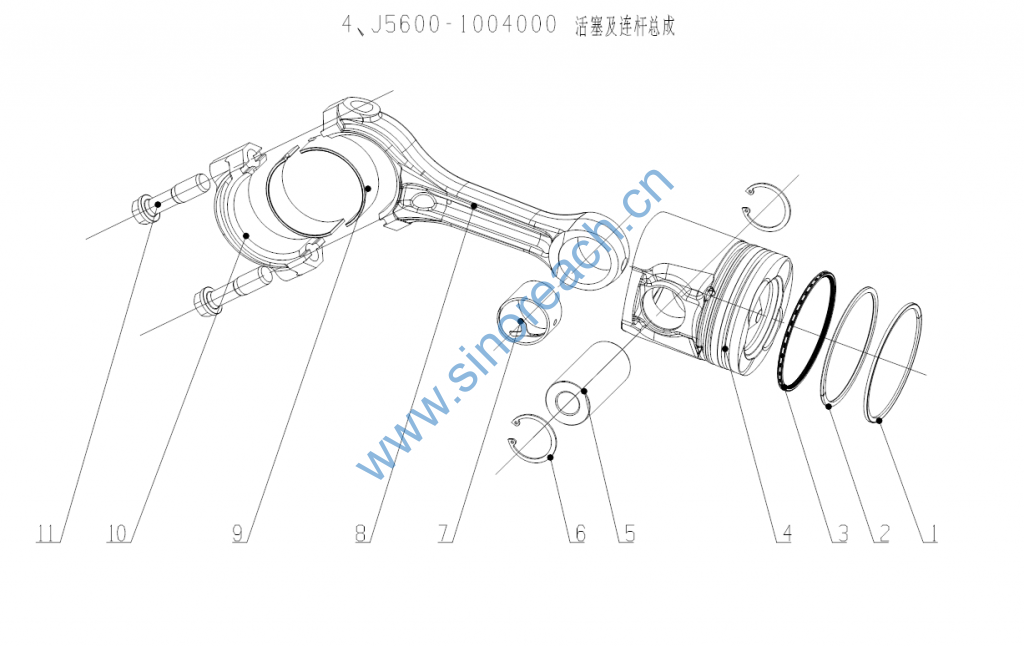

J5600-1004000 活塞及连杆总成 Piston & Connecting Rod Assembly

序号 Item 图 号 Part No. 名 称 Name 数量 Qty. 备 注 Remark
J5600-1004002* 活塞环总成 Piston ring assy 6 包括1.2.3 Including Item 1, 2, 3
1 J5600-1004002 气环 Compression ring 6 易损件 EWP
2 J5600-1004003 刮油环 Oil control ring 6 易损件 EWP
3 J5600-1004100 油环部件 Oil control ring parts 6 易损件 EWP
4 J5600-1004001SF3 活塞 Piston 6 易损件 EWP
5 A30-1004019 活塞销 Piston pin 6
6 Q43040 挡圈40 Retaining ring 40 12 易损件 EWP
7 A3000-1004202 连杆衬套 Connecting rod bushing 6 易损件 EWP
A3000-1004200 连杆部件 Connecting rod components 6 包括8.10.11 Including Item 8, 10, 11
8 A3000-1004201 连杆体 Connecting rod shank 6
10 A3000-1004203 连杆盖 Connecting rod cap 6
11 6105Q-1004054 连杆螺栓 Connecting rod bolt 12 易损件 EWP
9 A30-1004005 连杆轴瓦 Connecting rod bearing shell 6 易损件 EWP
