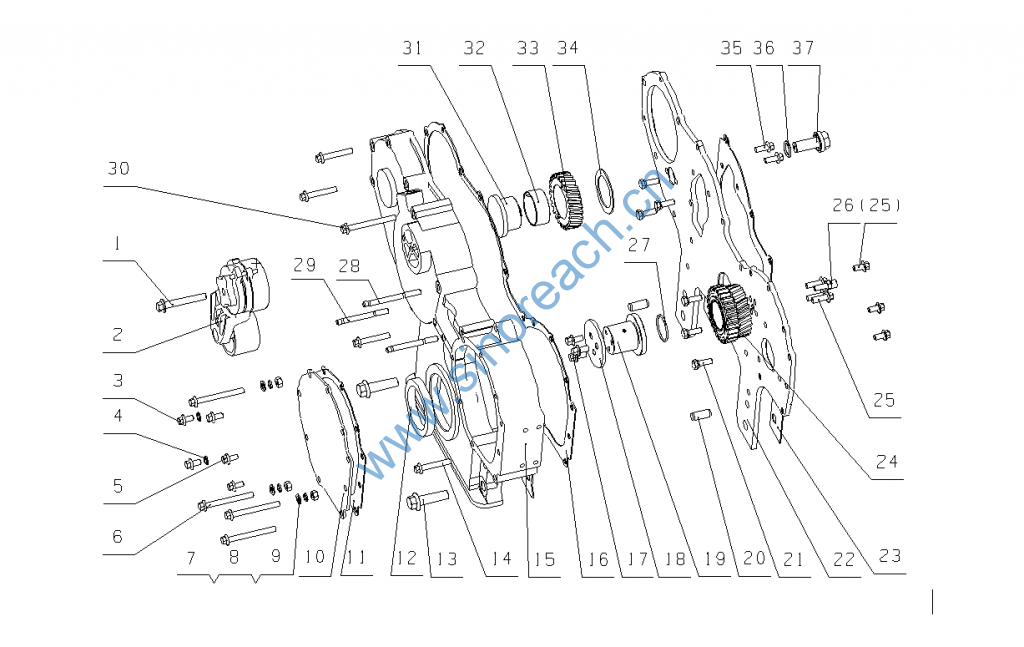

J5600-1002200 齿轮室部件 Gear Housing Parts

序号 Item 图 号 Part No. 名 称 Name 数量 Qty. 备 注 Remark
1 Q1841070TF2 螺栓M10×70 Bolt M10× 70 1
2 G0100-1002401 张紧皮带轮 Tension pulley 1 选装件 Optional
A3200-1002045A 张紧轮总成 Tensioner assembly 1 选装件 Optional
3 Q1840815 螺栓M8×15 Bolt M8× 15 2
4 Q/YC149-8 复合式密封垫圈8 Seal washer8 2 易损件 EWP
5 Q1840816 螺栓M8×16 Bolt M8× 16 3
6 Q1840880TF2 螺栓M8×80 Bolt M8× 80 4
7 Q40108 垫圈8 Nut 8 3
8 Q40308 垫圈8 Nut 8 3
9 Q340B08 螺母M8 Nut M8 3
10 J56QA-1002250 喷油泵齿轮盖板 Fuel injection pump gear cover 1
11 J5600-1002255 喷油泵齿轮盖板垫片 Fuel injection pump gear cover gasket 1 易损件 EWP
12 YC209-070090FR 油封70×90 Oil seal 70× 90 1 选装件 Optional
YC209-B070090PR 油封70×90 Oil seal 70× 90 1 选装件 Optional
13 Q1841450 螺栓M14×50 Bolt M14× 50 2
14 Q1840850TF2 螺栓M8×50 Bolt M8× 50 4
15 J5600-1002201A 正时齿轮室 Timing gear chamber 1
16 J5600-1002202 齿轮室垫片 Gear cover washer 1 易损件 EWP
17 Q/YC207-0816 螺栓 Bolt 3
18 J5600-1002311 惰齿轮防磨板 Idler gear wear plate 1
19 J5600-1002306 惰齿轮轴 Idler gear shaft 1
20 Q5211230 销12×30 Pin 12× 30 2
21 Q150B0825TF2 螺栓M8×25 Bolt M8× 25 6
22 J5600-1002203A 齿轮室盖板 Gear housing cover plate 1
23 L3001-1002032 正时齿轮室垫片 Timing gear spacer 1 易损件 EWP
24 J5600-1002350 惰齿轮组件 Idler gear assembly 1
25 Q1840825TF2 螺栓M8×25 Bolt M8× 25 6
26 J5600-1111304 接头 Joint 1
27 YC208-B04250F O形圈2.65×42.5 O-ring 2.65× 42.5 1 易损件 EWP
28 Q1200885 螺柱M8×85 Stud M8× 85 1
29 Q1200875 螺柱M8×75 Stud M8× 75 2
30 Q1840880TF2 螺栓M8×80 Bolt M8× 80 1
31 L3000-1002084 空压泵惰齿轮座 Air compressor idler gear seat 1
32 231-1002083 惰齿轮衬套 Idler gear bushing 1
33 A3000-1002042 空压机惰齿轮 Air compressor idler gear 1
34 231-1002087 惰齿轮减磨板 Idler gear friction plate 1
35 Q1840820TF2 螺栓M8×20 Bolt M8× 20 2
36 YC208-B02000F O形圈2.65×20 O-ring 2.65× 20 1 易损件 EWP
37 A3000-1002085B 惰齿轮座螺栓 Idler gear seat bolt 1
