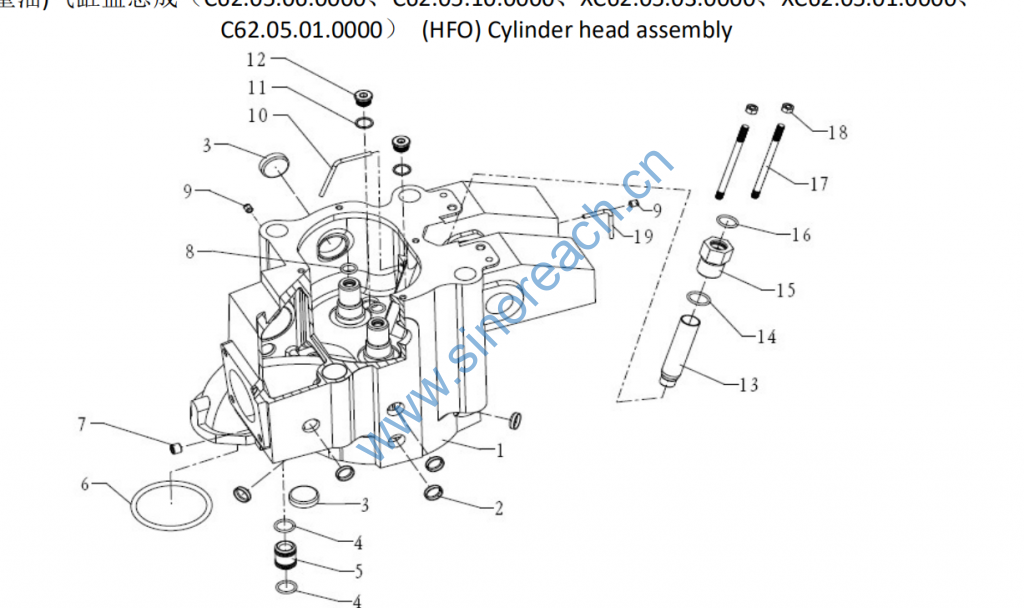

C62.05.06.0000、C62.05.10.0000、XC62.05.03.0000、XC62.05.01.0000 C62.05.01.0000 (HFO) Cylinder head assembly

1
C62.05.06.1000 重油气缸盖分组件 HFO cylinder head ass. 6 6 8 8
C62.05.10.1000 重油气缸盖分组件 HFO cylinder head ass. 6 6 8 8
XC62.05.03.1000 重油气缸盖分组件 HFO cylinder head ass. 6 6 8 8
XC62.05.01.1000 气缸盖分组件 Cylinder head ass.
subassembly
6 6 8 8
C62.05.01.1000 气缸盖分组件 Cylinder head ass. 6 6 8 8
2 C62.05.01.0002 扪盖 Blank cover
Blank cover
48 48 64 64 GB/T73-M10×12
3 C62.05.01.0003 扪盖 Blank cover
Blank cover
18 18 24 24
4 C62.05.01.0016 O 型密封圈 O-ring
O-ring
12 12 16 16
5 620005010019 套筒 Guide sleeve
Guide sleeve
6 6 8 8
6 C62.05.01.0014 O 型密封圈 O-ring 6 6 8 8
7 M564-M16×1.5 螺塞 Screw plug 6 6 8 8
8 C62.05.01.0009 O 型密封圈 O-ring 12 12 16 16
9 9003309009 开槽平端紧定螺钉 Slotted set screw with
chamfered end 12 12 16 16 GB/T73- M10×12
10 C62.05.01.0012 管子 Pipe 6 6 8 8

11 DIN7603-A22×27 密封垫圈 Sealing washer 12 12 16 16
12 C62.05.01.0018 螺塞 Screw plug 12 12 16 16
13 C62.5.01.0021 套管 Sleeve 6 6 8 8
14 C62.05.01.0005 O 型密封圈 O-ring 6 6 8 8
15 C62.05.01.0004 套筒 Guide sleeve 6 6 8 8
16 C62.05.01.0007 O 型密封圈 O-ring 12 12 16 16
17 C62.05.01.0030 双头螺柱 Stud blot 12 12 16 16
18 90032150006 六角螺母 Hex. nut 12 12 16 16 GB/T6170-M10
19 C62.05.01.0013 管子 Pipe 6 6 8 8
