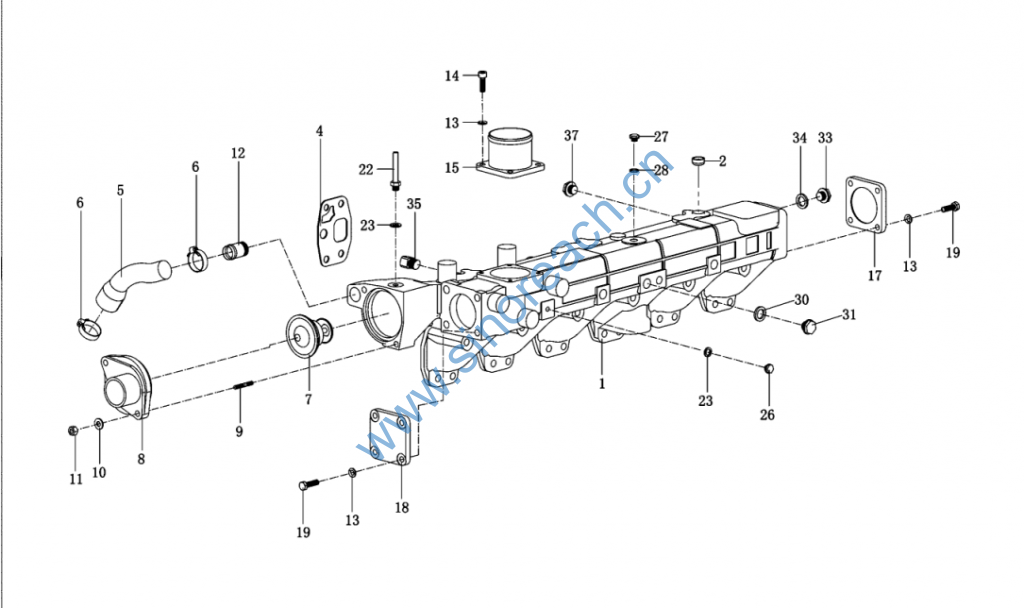

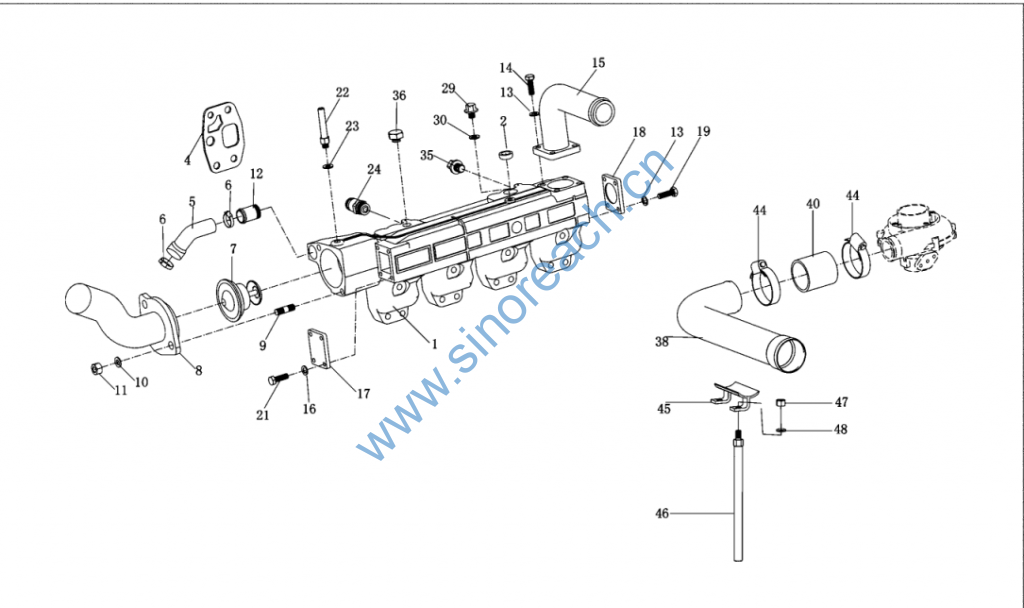

226B 13023853 13023963 进气管总成 Впускная труба в сборе

序号
№
п/п 组号
№ группы 图号
№ чертежа 柴油机型（件数） Модель дизеля (количество мест) 规格标准
Характеристика 中文名称
Наименование на китайском языке 俄文名称Наименование на русском языке
13023963 13023853 13023879 13023910 13023823 13023831 13023909
13024600 1 1
1 22 13024834 1 1 ZL101GB1173
13023763 1 Впускная труба
13025004 1 1 1 进气管
2 22 01152710 1 1 1 3 1 3 3 25 DIN443 碗形塞 Чашеобразная пробка
3 22 01152715 1 40 DIN443 碗形塞 Чашеобразная пробка
4 22 12190460 4 4 4 6 6 6 6 进气管垫 Шайба впускной трубы
13020586 1 1 1
5 22 13023775 1
13024257 1 1 1 小循环橡胶软管 Резиновый рукав маленькой циркуляции
6 22 01177986 2 2 2 2 2 2 2 软管卡箍 Хомут рукава
7 22 13021132 1 1 1 1 1 1 1 节温器 Термостат
12270944 1 1
8 22 13025573 1 1 1 1 ZL102GB1173 Крышка термостата
13025767 1 节温器盖
9 22 01151397 2 2 2 2 2 2 2 M830-8.8GB900~HY 双头螺柱 Шпилька 10 22 01132562 2 2 2 2 2 2 2 Q40108 平垫圈 Пластинчатая шайба 11 22 01112829 2 2 2 2 2 2 2 Q360B08 六角螺母 Шестигранная гайка 12 22 12188750 1 1 1 1 1 1 1 钢管拔20~222GB8162

Трубчатая вилка
20~22*2GB8162 管接头 Штуцер
13 22 01177981 4 4 4 4 Q40308 弹簧垫圈 Пружинная шайба
14 22 01112339 4 4 4 4 4 4 Q150B0830 六角头螺栓 Шестиугольный головочный болт
15 22 13024601 1 进气接管 Впускная соединительная труба

22  13025029        1                           进气接管    Впускная соединительная труба
22  13026012                1           1

15 22 13023770 1
22 13024906 1
22 13026034 1
16 22 01137083 4 Q150B0820 六角头螺栓 Шестиугольный головочный болт
17 22 13024007 1 1 2 1 2 2 进气堵盖 Крышка впускной пробки
18 22 13024455 1 1 1 1 1 进气堵盖 Крышка впускной пробки
19 22 01112331 8 8 12 4 12 12 Q150B0825 六角头螺栓 Шестиугольный головочный болт
20 22 13024616 1 暖风接头
21 22 13023358 1 10JB982 组合密封垫圈 Составная уплотняющая шайба
13023360 1
22 22 13020659 1 1 1 1 1 1 管接头 Штуцер
23 22 01118664 1 1 1 2 1 1 A1014-CuDIN7603 密封垫圈 Уплотняющая шайба 24 22 13025611 1 暖风接头 Соединение теплого воздуха 25 22 13023769 1 回水接头 Перепускное соединение 26 22 01118952 1 2 1 1 AM 101-5.8 DIN7604 六角头螺塞 Резьбовая пробка с шестиугольчатой головкой
27 22 13020947 1 1 1 AM 121.5-5.8 DIN7604 六角头螺塞 Резьбовая пробка с шестиугольчатой головкой 28 22 01118727 1 1 1 A1218-cu-DIN7603 密封垫圈 Уплотняющая шайба
29 22 01118960 1 1 1 1 Q617B14 六角头螺塞 Резьбовая пробка с шестиугольчатой головкой
30 22 01118693 1 1 1 1 1 1 1 A1420-CuDIN7603 密封垫圈 Уплотняющая шайба 31 22 01125789 1 2 2 2 2 M20 1.5-5.8 DIN910 六角头螺塞 Резьбовая пробка с шестиугольчатой головкой

32 22 01118730 1 2 A2026-cu-DIN7603 密封垫圈 Уплотняющая шайба 33 22 01118979 2 2 2 2 AM221.5-5.8 DIN7604 六角头螺塞 Резьбовая пробка с шестиугольчатой головкой
34 22 01118737 2 2 2 2 A22 x 27-CuDIN7603 密封垫圈 Уплотняющая шайба
35 22 13022921 1 1 1 1 1 1 Z3/4 方头螺堵 Квадратная головочная резьбовая пробка
36 22 01110460 1 1 G3/8A DIN910 六角头螺塞 Резьбовая пробка с шестиугольчатой головкой
37 22 13022827 2 2 2 2 NPT1/2 六角头螺塞 Резьбовая пробка с шестиугольчатой головкой
22 13026033 1 增压空气管 Труба наддувочного воздуха
38 22 13031426 1
22 13023764 1
39 22 13024350 1 增压空气接管 Соединительная труба наддувочного воздуха
40 22 12200644 1 1
41 22 13023045 1 橡胶管 Резиновая труба
42 22 13023046 1
43 22 13024351 1
44 22 12151677 4 4 4 软管卡箍 Хомут рукава
45 22 13024693 1 1 进气接管支架 Стойка впускного штуцера
46 22 13024714 2
13026035 2 连接螺栓 Соединительный болт
47 22 01112861 2 2 六角螺母 Шестигранная гайка
48 22 01178366 2 2 弹簧垫圈 Пружинная шайба
49 22 13023771 1 增压空气管支架 Опора трубы наддувочного воздуха
50 22 13023772 1

51 22 01152414 2 Ql 50B1425 六角头螺栓 Шестиугольный головочный болт
52 22 13024222 2 Q40314 弹簧垫圈 Пружинная шайба
53 22 13023773 1 进气接管 Впускная соединительная труба
54 22 13021568 2 软管卡箍 Хомут рукава
55 22 13023774 1 进气管支架 Опора впускной трубы
56 22 01112405 1 Q150B1020 六角头螺栓
Шестиугольный головочный болт
57 22 01178365 1 Q40310 弹簧垫圈 Пружинная шайба
