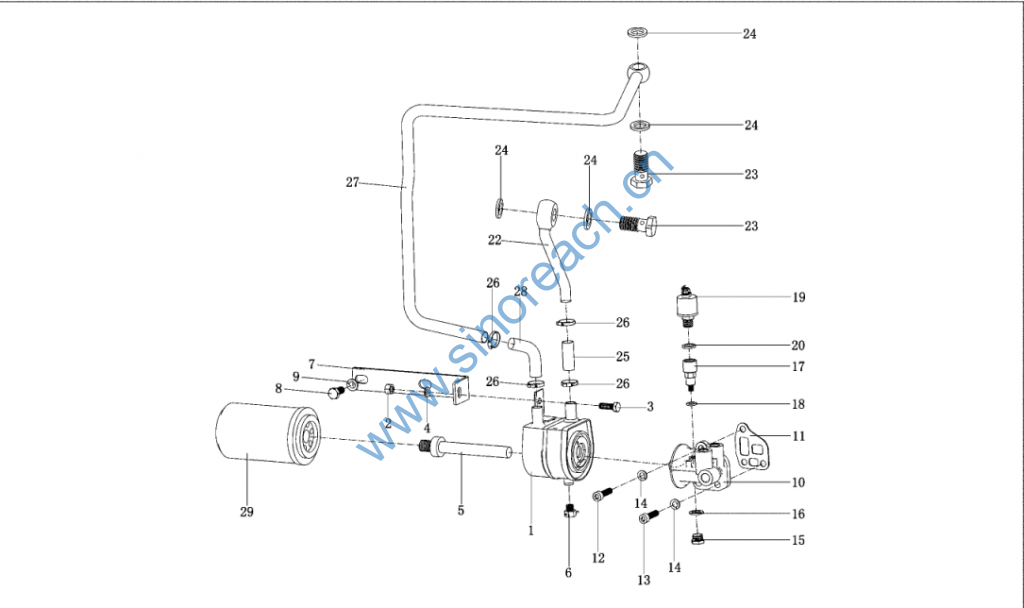

226B 冷却系统总成 Охлаждающая система в сборе

序号
№
п/п 组号
№ группы
图号
№ чертежа 柴油机型（件数） Модель дизеля (количество мест) 规格标准
Характеристика 中文名称
Наименование на китайском языке 俄文名称Наименование на русском языке
13023963 13023853 13023879 13023910 13023823 13023831 13023909
1 15 13024128 1 1 1 1 1 1 1 机油冷却器分总成 Масляный субохладитель в сборе
2 15 01139401 1 1 1 1 1 1 1 Q360B10 六角螺母 Шестигранная гайка
3 15 01112405 1 1 1 1 1 1 1 Q150B1020 六角头螺栓 Шестиугольный головочный болт
4 15 01178365 1 1 1 1 1 1 1 Q40310 弹簧垫圈 Пружинная шайба
5 15 13024129 1 1 1 1 1 1 1 连接螺套 Соединительная резьбовая втулка
6 15 13024409 1 1 1 1 1 1 1 放水阀总成 Сливной клапан в сборе
7 15 13024130 1 1 机油冷却器支架 Стойка масляного охладителя
8 15 01152414 2 2 Q150B1425 六角头螺栓 Шестиугольный головочный болт
9 15 13024222 2 2 Q40314 弹簧垫圈 Пружинная шайба
10 15 12273107 1 1 1 ZL107-J-T6/II-GB1173 滤座 Седло фильтра
13024399 1 1 1 1
11 15 12270878 1 1 1 1 1 1 1 耐油石棉橡胶板NY300-δ 1GB539

Маслостойкая асбесто-резиновая плита NY300-δ 1GB539 密封垫片 Уплотняющая прокладка
12 15 01136431 1 1 1 1 1 1 1 Q218B1030 内六角圆柱头螺钉 Винт с шестигранной уголовочной цилиндрической головкой
13 15 01139277 2 2 2 2 2 2 2 Q218B1040 内六角圆柱头螺钉 Винт с шестигранной уголовочной цилиндрической головкой
14 15 01107284 3 3 3 3 3 3 3 Q41810 波形弹性垫圈 Волнистая упругая шайба
15 15 01125789 1 1 1 1 M20* 1.5-5.8 DIN910 六角头螺塞 Резьбовая пробка с шестиугольчатой головкой
01118952 1 1
16 15 13023363 1 1 1 1 组合密封垫圈 Составная уплотняющая шайба
13022774 1 油压传感器座
17 15 13022880 1 1 1 1 1 Седло датчика давления топлива
13023601 1
18 15 13023358 1 1 1 1 1 1 1 10JB982 组合密封垫圈 Составная уплотняющая шайба

19 15 13024014 1 机油压力传感器 Датчик давления масла
20 15 13023362 1 18JB982 组合密封垫圈 Составная уплотняющая шайба
21 15 13022969 1 1 NPT1/8 六角头螺塞 Резьбовая пробка с шестиугольчатой головкой
22 15 13024225 1 1 1 1 1 1 1 冷却水管组件 Блок трубы охлаждающей воды
23 15 01119254 2 2 2 2 2 2 2 D18M-STH3102 空心螺栓 Пустотелый болт
24 15 13023364 4 4 4 4 4 4 4 22JB982 组合密封垫圈 Составная уплотняющая шайба
25 15 13026006 1 1 1 1 1 1 软管 Рукав
26 15 12151665 4 4 2 4 4 4 4 Q67535 软管卡箍 Хомут рукава
27 15 13024184 1 1 1 机油冷却回水管 Перепускная труба охлаждения масла

13023776                1   1   1   1

28 15 13026007 1 1 1 1 1 1 1 橡胶软管 Резиновый рукав
29 15 01174421 1 1 1 1 1 1 1 旋装式滤清器 Фильтр
