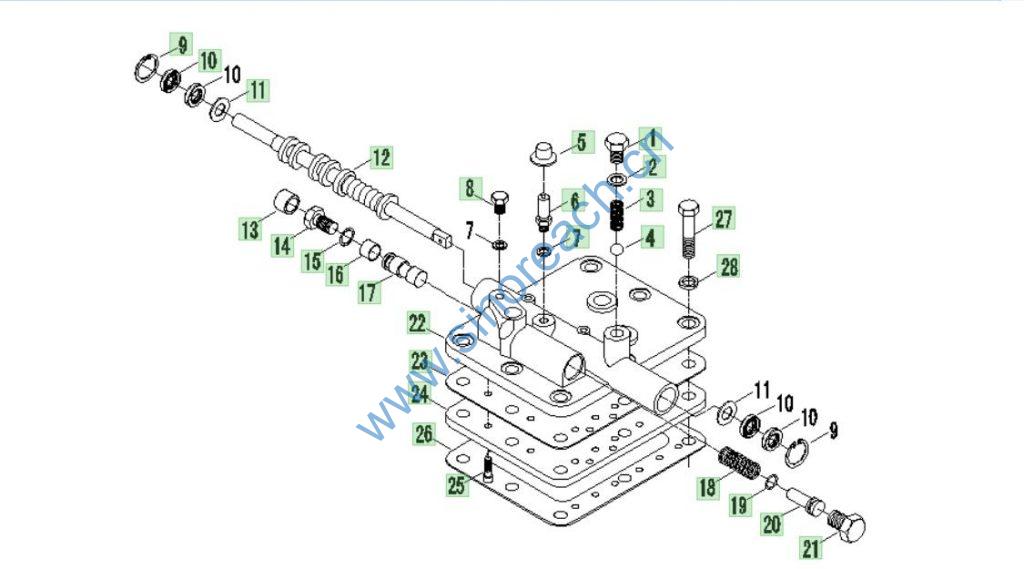

B00508+ZL20-039000X2 Variable speed control valve

配件编号 配件名称 配件数量 配件类型 图位置编号
B00508+ZL20-039020 纸垫δ0.5 1 分总成 23
B00508+ZL20-039021 螺塞 1 分总成 21
B00508+ZL20-039022 防尘套（Φ10） 1 分总成 13
B00508+ZL20-039023 防尘套（Φ10） 1 分总成 5
B00508+ZL20-039034 纸垫 1 分总成 26
GBT308-10 钢球10 1 分总成 4
GBT5782-M10X45-8.8-A3L 六角头螺栓 8 分总成 27
GBT70-M16X16-8.8-1985 内六角圆柱头螺钉 15 分总成 25
GBT893.2-30 孔用弹性挡圈 2 分总成 9
B00508+Q26-01-16X2 O型圈16X2 1 分总成 19
B00508+Q26-01-22X2.5 O型圈22X2.5 1 分总成 15
B00508+ZL20-026010 测压接头 1 分总成 6
B00508+ZL20-039007 阀体 1 分总成 22
B00508+ZL20-039008 底板 1 分总成 24
B00508+ZL20-039009X2 操纵滑阀 1 分总成 12
B00508+ZL20-039010 调整垫圈 2 分总成 11
B00508+ZL20-039011 螺钉 1 分总成 1
B00508+ZL20-039012 垫圈 1 分总成 2
B00508+ZL20-039013 弹簧 1 分总成 3
B00508+ZL20-039015 螺塞 1 分总成 14
B00508+ZL20-026009 测压接头垫圈 2 分总成 7
B00508+ZL20-039016 皮碗 1 分总成 16
B00508+ZL20-039017 制动滑阀 1 分总成 17
B00508+ZL20-039018X2 弹簧 1 分总成 18
B00508+ZL20-039019 弹簧座 1 分总成 20
GBT93-10-A3L 标准型弹簧垫圈 8 分总成 28
JB2600-14X30X10-1980 骨架油封 4 分总成 10
B00508+Q20-01 螺塞M10X1-6h 1 分总成 8
