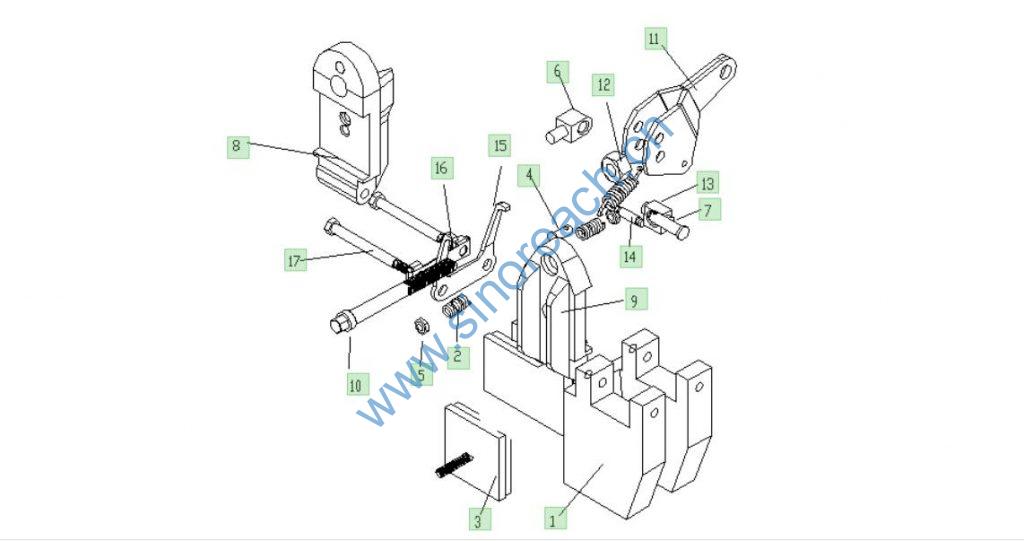

B00508+ZL20-038000J Hand brake assembly

配件编号 配件名称 配件数量 配件类型 图位置编号
B00508+JF.B.ZL20.02 锁紧螺栓 2 零件 17
B00508+JF.B.ZL20.03 复位板簧 1 零件 15
B00508+JF.B.ZL20.04 外压板 1 零件 9
B00508+JF.B.ZL20.06 拉簧销 1 零件 4
B00508+JF.B.ZL20.08 拉杆 1 零件 11
B00508+JF.B.ZL20.09 直销 1 零件 7
B00508+JF.B.ZL20.10 支柱 1 零件 6
B00508+JF.B.ZL20.01 制动支座 1 零件 1
B00508+JF.B.ZL20.12 螺栓 1 零件 10
B00508+JF.B.ZL4050.G.08.02 拉杆活块 1 零件 13
B00508+JF.B.ZL4050.G.08.03 支承轴 1 零件 14
B00508+JF.B.ZL50HR.03 锁紧垫片 2 零件 16
B00508+SCDX-01-201 手制动蹄片 1 零件 3
GBT41-M10-5-A3L 六角螺母 2 零件 5
GBT6184-M10-8-A3L 1型全金属六角锁紧螺母 1 零件 12
B00508+JF.B.ZL20.13 内压板 1 零件 8
B00508+JF.B.ZL20.14 弹簧 2 零件 2
