Description

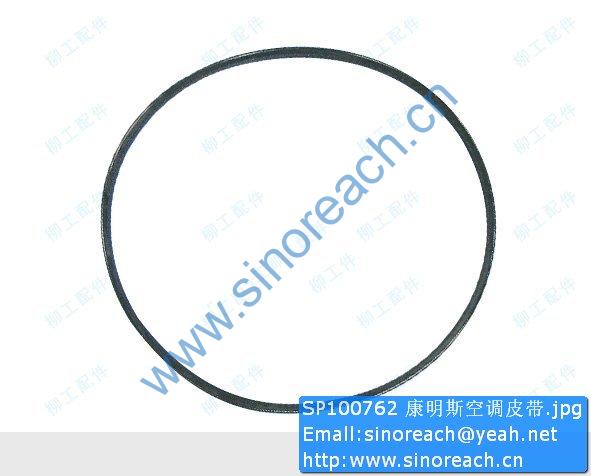

SP100762 air conditioner belt

前桥 后桥 备注
01E0209 01E0210 限滑干式桥
01E0013 01E0014 非限滑干式桥
01E0207 01E0208 非限滑湿式桥
01E0125 01E0126 限滑湿式桥

前桥总成 01E0209
物料号 物料名称 数量 规格
03B0195 锁紧螺母 8 M30×2-8
03B0201 轮辋螺母 20 120-3103018
01B0181 轮辋螺栓 20 ZL50C.2-10A
23B0001 圆锥滚子轴承32022 2 110×170×38
23B0010 圆锥滚子轴承32221 2 105×190×53X43
24D0006 桥壳轮边支承轴 1
27A0052 防尘罩 2 ZL40B.2-20
41A0034 太阳轮 2
41A0036 行星齿轮 6
45C0005 夹钳总成 4 ZL50C.2.2A
46A0004 内齿轮 2
51C0205 主传动总成 1
52A0038 制动盘 2 ZL40B.2-19
53A0064 盖 2 ZL40B.2-16
60A0011 定位销 2 ZL50C.2-26
60A0121 行星齿轮轴 6 ZL40B.2-13
61A0019 轴 2 ZL50C.2-20
62A0022 左半轴 1
62A0023 右半轴 1
70A0017 行星轮架 2 ZL40B.2-10B
70A0557 轮毂 2 [B]
74A4621 铭牌 1
76A0019 卡环 2
76A0020 垫片 12 ZL40B.2-12A

后桥总成 01E0210
物料号 物料名称 数量 规格
03B0200 锁紧螺母 8 M24×2
03B0201 轮辋螺母 20 120-3103018
03B0406 通气塞 1 Z1/8-27
06B0177 垫圈 14
13B0213 密封圈 2 BASL140×170×15
83A0045 衬套 1 ZL50F.3.3-1
01B0181 轮辋螺栓 20 ZL50C.2-10A
23B0001 圆锥滚子轴承32022 2 110×170×38
23B0010 圆锥滚子轴承32221 2 105×190×53X43
24D0047 前摆动支架 1
24D0048 后摆动支架 1
24D0107 桥壳轮边支承轴 1
27A0052 防尘罩 2 ZL40B.2-20
34C0087 密封圈 2 ZL50F.3.4
35C0047 密封圈 1 ZL50F.3.2
41A0034 太阳轮 2
41A0036 行星齿轮 6
41C0562 后桥主传动 1 [A]
45C0005 夹钳总成 2 ZL50C.2.2A
46A0004 内齿轮 2
52A0038 制动盘 2 ZL40B.2-19
53A0064 盖 2 ZL40B.2-16
53A0073 盖 1 ZL50G.3.1-1
56A0088 压紧板 1 ZL50F.3-5
60A0011 定位销 2 ZL50C.2-26
60A0121 行星齿轮轴 6 ZL40B.2-13
61A0019 轴 2 ZL50C.2-20
61A0109 后支承轴 1
62A0022 左半轴 1
62A0023 右半轴 1
66A0013 销 2 ZL50F.3-8
70A0017 行星轮架 2 ZL40B.2-10B
70A0557 轮毂 2 [B]
74A4622 铭牌 1
76A0019 卡环 2
76A0020 垫片 12 ZL40B.2-12A
83A0083 衬套 1 ZL50F.3.1-1
88A0157 止推垫片 2 ZL50F.3-6

前桥总成 01E0013
物料号 物料名称 数量 规格
03B0195 锁紧螺母 8 M30×2-8
03B0201 轮辋螺母 20 120-3103018
03B0406 通气塞 1 Z1/8-27
13B0213 密封圈 2 BASL140×170×15
01B0181 轮辋螺栓 20 ZL50C.2-10A
23B0001 圆锥滚子轴承32022 2 110×170×38
23B0010 圆锥滚子轴承32221 2 105×190×53X43
24D0006 桥壳轮边支承轴 1
27A0052 防尘罩 2 ZL40B.2-20
41A0034 太阳轮 2
41A0036 行星齿轮 6
41C0029 前桥主传动 1
45C0005 夹钳总成 4 ZL50C.2.2A
46A0004 内齿轮 2
52A0038 制动盘 2 ZL40B.2-19
53A0064 盖 2 ZL40B.2-16
60A0011 定位销 2 ZL50C.2-26
60A0121 行星齿轮轴 6 ZL40B.2-13
61A0019 轴 2 ZL50C.2-20
62A0024 半轴 2
70A0017 行星轮架 2 ZL40B.2-10B
70A0557 轮毂 2
74A4621 铭牌 1
76A0019 卡环 2
76A0020 垫片 12 ZL40B.2-12A

后桥总成 01E0014
物料号 物料名称 数量 规格
03B0200 锁紧螺母 8 M24×2
03B0201 轮辋螺母 20 120-3103018
03B0406 通气塞 1 Z1/8-27
01B0181 轮辋螺栓 20 ZL50C.2-10A
23B0001 圆锥滚子轴承32022 2 110×170×38
23B0010 圆锥滚子轴承32221 2 105×190×53X43
24D0047 前摆动支架 1
24D0048 后摆动支架 1
24D0107 桥壳轮边支承轴 1
27A0052 防尘罩 2 ZL40B.2-20
34C0087 密封圈 2 ZL50F.3.4
35C0047 密封圈 1 ZL50F.3.2
41A0034 太阳轮 2
41A0036 行星齿轮 6
41C0574 后桥主传动 1 [A]
45C0005 夹钳总成 2 ZL50C.2.2A
46A0004 内齿轮 2
52A0038 制动盘 2 ZL40B.2-19
53A0064 盖 2 ZL40B.2-16
53A0073 盖 1 ZL50G.3.1-1
56A0088 压紧板 1 ZL50F.3-5
60A0011 定位销 2 ZL50C.2-26
60A0121 行星齿轮轴 6 ZL40B.2-13
61A0019 轴 2 ZL50C.2-20
61A0109 后支承轴 1
62A0024 半轴 2
66A0013 销 2 ZL50F.3-8
70A0017 行星轮架 2 ZL40B.2-10B
70A0557 轮毂 2 [B]
76A0019 卡环 2
76A0020 垫片 12 ZL40B.2-12A
83A0083 衬套 1 ZL50F.3.1-1
88A0157 止推垫片 2 ZL50F.3-6

前桥总成 01E0207

物料号 物料名称 数量 规格
03B0195 锁紧螺母 8 M30×2-8
13B0220 油封 2 150×180×15
20B0045 滚针 168
23B0054 圆锥滚子轴承HR32024XJ 2 120×180×38
23B0055 圆锥滚子轴承HR32028XJ 2 140×210×45
37C0526 摩擦片 6
80A0764 Y形密封圈 2 303X296.1X6.9
80A0765 挡圈 2 303X296.1X6.9
80A0769 Y形密封圈 2 291X284.1X6.9
80A0770 挡圈 2 291X284.1X6.9
83A1324 O形圈 2 106X3.55
83A1325 O形圈 2 97.5X3.55
88A0456 支承环 2
88A0523 支撑环 2
24D0053 内齿轮支承架焊接件 2
41A0100 太阳轮 2 [B]
41A0101 行星轮 6 [B]
41C0182 桥壳轮边支承 1
41C0329 主传动总成 1
46A0009 内齿轮 2 [B]
50A0491 活塞 2 [A]
51C0093 轴套 2
51C0097 对偶钢片 8
52A0328 承压盘 2
53A0262 端盖 2
56A0287 垫片 12
60A0011 定位销 2 ZL50C.2-26
61A0019 轴 2 ZL50C.2-20
61A0263 行星轮轴 6
62A0164 长半轴 1
62A0165 短半轴 1
70A0089 行星轮架 2
70A0096 轮毂 2
72A0292 圆盘 2
72A0293 摩擦片支承 2
74A4621 铭牌 1
75A0130 钢丝挡圈 4
76A0002 卡环 2 ZL50C.2-7
81A0081 垫片 2

后桥总成 01E0208

物料号 物料名称 数量 规格
03B0200 锁紧螺母 8 M24×2
03B0406 通气塞 1 Z1/8-27
13B0220 油封 2 150×180×15
20B0045 滚针 168
23B0054 圆锥滚子轴承HR32024XJ 2 120×180×38
23B0055 圆锥滚子轴承HR32028XJ 2 140×210×45
37C0526 摩擦片 6
80A0764 Y形密封圈 2 303X296.1X6.9
80A0765 挡圈 2 303X296.1X6.9
80A0769 Y形密封圈 2 291X284.1X6.9
88A0456 支承环 2
88A0523 支撑环 2
00A0259 卡环 1 ZL50CIII.3-1
24D0047 前摆动支架 1
24D0048 后摆动支架 1
24D0053 内齿轮支承架焊接件 2
34C0087 密封圈 2 ZL50F.3.4
35C0047 密封圈 1 ZL50F.3.2
41A0100 太阳轮 2 [B]
41A0101 行星轮 6 [B]
41C0183 桥壳轮边支承 1
41C0330 主传动总成 1
46A0009 内齿轮 2 [B]
50A0491 活塞 2 [A]
51C0093 轴套 2
51C0097 对偶钢片 8
52A0328 承压盘 2
53A0073 盖 1 ZL50G.3.1-1
53A0262 端盖 2
56A0088 压紧板 1 ZL50F.3-5
56A0287 垫片 12
60A0011 定位销 2 ZL50C.2-26
61A0019 轴 2 ZL50C.2-20
61A0109 后支承轴 1
61A0263 行星轮轴 6
62A0164 长半轴 1
62A0165 短半轴 1
66A0013 销 2 ZL50F.3-8
70A0089 行星轮架 2
70A0096 轮毂 2
72A0292 圆盘 2
72A0293 摩擦片支承 2
74A4622 铭牌 1
75A0130 钢丝挡圈 4
88A0157 止推垫片 2 ZL50F.3-6

前桥总成 01E0125
物料号 物料名称 数量 规格
03B0195 锁紧螺母 8 M30×2-8
03B0406 通气塞 1 Z1/8-27
13B0220 油封 2 150×180×15
20B0045 滚针 168
23B0054 圆锥滚子轴承HR32024XJ 2 120×180×38
23B0055 圆锥滚子轴承HR32028XJ 2 140×210×45
37C0526 摩擦片 6
80A0764 Y形密封圈 2 303X296.1X6.9
80A0765 挡圈 2 303X296.1X6.9
80A0769 Y形密封圈 2 291X284.1X6.9
80A0770 挡圈 2 291X284.1X6.9
83A1324 O形圈 2 106X3.55
83A1325 O形圈 2 97.5X3.55
88A0456 支承环 2
88A0523 支撑环 2
24D0053 内齿轮支承架焊接件 2
41A0100 太阳轮 2 [B]
41A0101 行星轮 6 [B]
41C0113 主传动总成 1
41C0182 桥壳轮边支承 1
46A0009 内齿轮 2 [B]
50A0491 活塞 2 [A]
51C0093 轴套 2
51C0097 对偶钢片 8
52A0328 承压盘 2
53A0262 端盖 2
56A0287 垫片 12
60A0011 定位销 2 ZL50C.2-26
61A0019 轴 2 ZL50C.2-20
61A0263 行星轮轴 6
62A0070 左半轴 1
62A0071 右半轴 1
70A0089 行星轮架 2
70A0096 轮毂 2
72A0292 圆盘 2
72A0293 摩擦片支承 2
74A4621 铭牌 1
75A0130 钢丝挡圈 4
76A0002 卡环 2 ZL50C.2-7
81A0081 垫片 2

后桥总成 01E0126

物料号 物料名称 数量 规格
03B0200 锁紧螺母 8 M24×2
03B0406 通气塞 1 Z1/8-27
13B0220 油封 2 150×180×15
20B0045 滚针 168
23B0054 圆锥滚子轴承HR32024XJ 2 120×180×38
23B0055 圆锥滚子轴承HR32028XJ 2 140×210×45
37C0526 摩擦片 6
80A0764 Y形密封圈 2 303X296.1X6.9
80A0765 挡圈 2 303X296.1X6.9
80A0769 Y形密封圈 2 291X284.1X6.9
80A0770 挡圈 2 291X284.1X6.9
83A0045 衬套 1 ZL50F.3.3-1
83A1324 O形圈 2 106X3.55
83A1325 O形圈 2 97.5X3.55
88A0456 支承环 2
88A0523 支撑环 2
00A0259 卡环 1 ZL50CIII.3-1
00A0260 销 2 ZL50CIII.3-2
24D0047 前摆动支架 1
24D0048 后摆动支架 1
24D0053 内齿轮支承架焊接件 2
34C0087 密封圈 2 ZL50F.3.4
35C0047 密封圈 1 ZL50F.3.2
41A0100 太阳轮 2 [B]
41A0101 行星轮 6 [B]
41C0115 主传动总成 1
41C0183 桥壳轮边支承 1
46A0009 内齿轮 2 [B]
50A0491 活塞 2 [A]
51C0093 轴套 2
51C0097 对偶钢片 8
52A0328 承压盘 2
53A0073 盖 1 ZL50G.3.1-1
53A0262 端盖 2
56A0088 压紧板 1 ZL50F.3-5
56A0287 垫片 12
60A0011 定位销 2 ZL50C.2-26
61A0019 轴 2 ZL50C.2-20
61A0109 后支承轴 1
61A0263 行星轮轴 6
62A0070 左半轴 1
62A0071 右半轴 1
66A0013 销 2 ZL50F.3-8
70A0089 行星轮架 2
70A0096 轮毂 2
72A0292 圆盘 2
72A0293 摩擦片支承 2
74A4622 铭牌 1
75A0130 钢丝挡圈 4
76A0002 卡环 2 ZL50C.2-7
81A0081 垫片 2
83A0083 衬套 1 ZL50F.3.1-1
88A0157 止推垫片 2 ZL50F.3-6
