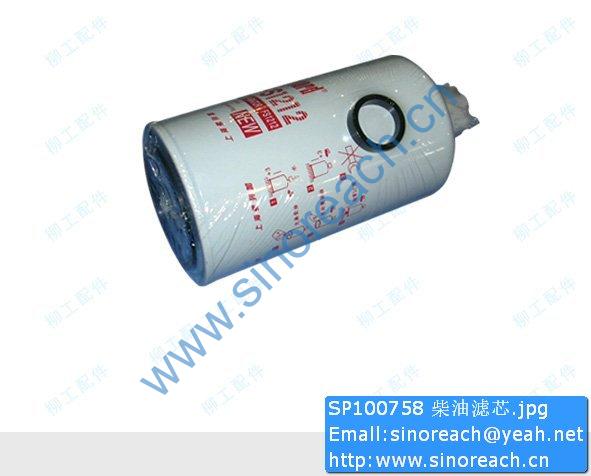

SP100758 diesel filter

前桥总成 01E0141
物料号 物料名称 数量 规格
03B0201 轮辋螺母 20 120-3103018
13B0213 密封圈 2 BASL140×170×15
01B0069 前桥安装螺栓 8 ZL40B.2-4
01B0181 轮辋螺栓 20 ZL50C.2-10A
20B0022 滚针 186 P5×50
20B0026 钢球 6 9.525
23B0001 圆锥滚子轴承32022 2 110×170×38
23B0010 圆锥滚子轴承32221 2 105×190×53X43
24D0004 前桥壳体轮边支承轴 1 ZL40B.2.2
27A0052 防尘罩 2 ZL40B.2-20
41A0034 太阳轮 2
41A0036 行星齿轮 6
41C0208 前桥主传动 1
45C0004 夹钳总成 4 ZL50C.2.2
46A0004 内齿轮 2
52A0038 制动盘 2 ZL40B.2-19
53A0064 盖 2 ZL40B.2-16
60A0011 定位销 2 ZL50C.2-26
60A0121 行星齿轮轴 6 ZL40B.2-13
61A0019 轴 2 ZL50C.2-20
62A0024 半轴 2
70A0017 行星轮架 2 ZL40B.2-10B
70A0557 轮毂 2
74A4621 铭牌 1
76A0019 卡环 2
76A0020 垫片 12 ZL40B.2-12A

后桥总成 01E0142
物料号 物料名称 数量 规格
03B0195 锁紧螺母 8 M30×2-8
03B0201 轮辋螺母 20 120-3103018
03B0406 通气塞 1 Z1/8-27
13B0213 密封圈 2 BASL140×170×15
01B0068 后桥安装螺栓 8 ZL40B.2-2
01B0181 轮辋螺栓 20 ZL50C.2-10A
23B0001 圆锥滚子轴承32022 2 110×170×38
23B0010 圆锥滚子轴承32221 2 105×190×53X43
24D0005 后桥壳体轮边支承轴 1 ZL40B.2.3
27A0052 防尘罩 2 ZL40B.2-20
41A0034 太阳轮 2
41A0036 行星齿轮 6
41C0209 驱动桥主传动 1
45C0004 夹钳总成 2 ZL50C.2.2
46A0004 内齿轮 2
52A0038 制动盘 2 ZL40B.2-19
53A0064 盖 2 ZL40B.2-16
60A0011 定位销 2 ZL50C.2-26
60A0121 行星齿轮轴 6 ZL40B.2-13
61A0019 轴 2 ZL50C.2-20
62A0024 半轴 2
70A0017 行星轮架 2 ZL40B.2-10B
70A0557 轮毂 2
74A4622 铭牌 1
76A0019 卡环 2
76A0020 垫片 12 ZL40B.2-12A

湿式桥前桥 01E0221
物料号 物料名称 数量 规格
03B0195 锁紧螺母 8 M30×2-8
13B0213 密封圈 2 BASL140×170×15
13B0717 导向带 2
13B0718 导向带 2
23B0049 圆锥滚子轴承HR32022XJ 2 110×170×38
23B0057 圆锥滚子轴承HR32026XJ 2 130×200×45×45×34
37C0085 摩擦片 6
51C0119 对偶钢片 6
80A0775 Y形密封圈 2 243X236.1X6.9
80A0776 Y形密封圈 2 231X224.1X6.9
00A0044 放气嘴 2 ZL50C.2.2-4
00A0963 放气嘴座 2
01B0211 前桥安装螺栓 8 ZL30.2-1
24D0088 内齿轮支承焊接件 2
31C0038 直角接头 2
41A0077 太阳轮 2
41A0078 行星齿轮 6
41C0163 桥壳轮边支承 1
41C0629 桥主传动 1
46A0026 内齿轮 2
50A0502 活塞 2
51C0118 轴套 2
52A0365 承压盘 2
53A0314 端盖 2
61A0019 轴 2
61A0364 行星齿轮轴 6
62A0251 半轴 1
62A0252 半轴 1
70A0106 轮毂 2
70A0107 行星轮架 2
72A0749 圆盘 2
72A0750 摩擦片支承 2
75A0156 钢丝挡圈 4

湿式桥后桥 01E0222
物料号 物料名称 数量 规格
03B0200 锁紧螺母 8 M24×2
13B0213 密封圈 2 BASL140×170×15
13B0717 导向带 2
13B0718 导向带 2
23B0049 圆锥滚子轴承HR32022XJ 2 110×170×38
23B0057 圆锥滚子轴承HR32026XJ 2 130×200×45×45×34
37C0085 摩擦片 6
51C0119 对偶钢片 6
80A0775 Y形密封圈 2 243X236.1X6.9
80A0776 Y形密封圈 2 231X224.1X6.9
00A0044 放气嘴 2 ZL50C.2.2-4
00A0260 销 2 ZL50CIII.3-2
00A0963 放气嘴座 2
24D0088 内齿轮支承焊接件 2
31C0038 直角接头 2 ZL50CIII.12.12A
35C0047 密封圈 1 ZL50F.3.2
41A0077 太阳轮 2
41A0078 行星齿轮 6
41C0624 桥壳轮边支承轴 1
41C0630 桥主传动 1
46A0026 内齿轮 2
50A0502 活塞 2
51C0118 轴套 2
52A0365 承压盘 2
53A0073 盖 1 ZL50G.3.1-1
53A0314 端盖 2
56A0155 压紧板 1
56A0615 垫片 12
60A0011 定位销 1 ZL50C.2-26
61A0019 轴 2 ZL50C.2-20
61A0364 行星齿轮轴 6
61A0368 后支承轴 1
62A0251 半轴 1 [A]
62A0252 半轴 1 [A]
66A0013 销 2 ZL50F.3-8
70A0106 轮毂 2
70A0107 行星轮架 2
71A0464 前摆动支架 1
71A0465 后摆动支架 1
72A0749 圆盘 2
72A0750 摩擦片支承 2
75A0156 钢丝挡圈 4
88A0157 止推垫片 2 ZL50F.3-6
