Description

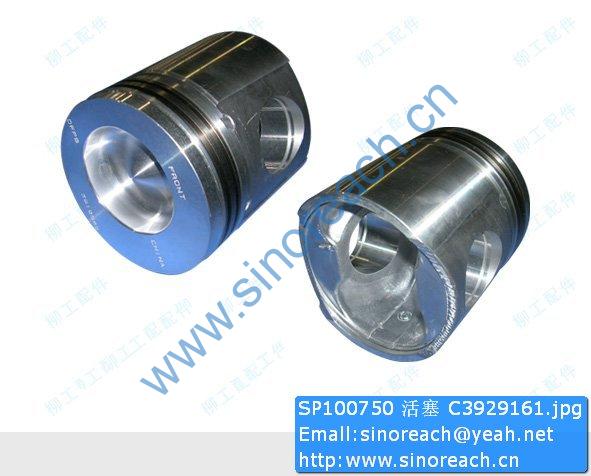

SP100750 Piston C3929161

前桥总成 01E0016
物料号 物料名称 数量 规格
03B0195 锁紧螺母 8 M30×2-8
03B0201 轮辋螺母 20
03B0406 通气塞 1 Z1/8-27
13B0213 密封圈 2 BASL140×170×15
01B0181 轮辋螺栓 20
01B0211 前桥安装螺栓 8
23B0001 圆锥滚子轴承32022 2 110×170×38
23B0010 圆锥滚子轴承32221 2 105×190×53X43
24D0036 桥壳轮边支承轴 1
27A0052 防尘罩 2
41A0019 行星齿轮 6
41A0020 太阳轮 2
41C0018 驱动桥主传动 1
45C0004 夹钳总成 2
52A0038 制动盘 2
53A0064 盖 2
60A0011 定位销 2
60A0121 行星齿轮轴 6
61A0019 轴 2
62A0024 半轴 2
70A0017 行星轮架 2
70A0018 内齿轮 2
70A0557 轮毂 2
74A4621 铭牌 1
76A0019 卡环 2
76A0020 垫片 12

后桥总成 01E0174
物料号 物料名称 数量 规格
03B0195 锁紧螺母 8 M30×2-8
03B0201 轮辋螺母 20
03B0406 通气塞 1 Z1/8-27
13B0213 密封圈 2 BASL140×170×15
01B0068 后桥安装螺栓 8
01B0181 轮辋螺栓 20
23B0001 圆锥滚子轴承32022 2 110×170×38
23B0010 圆锥滚子轴承32221 2 105×190×53X43
24D0005 后桥壳体轮边支承轴 1 ZL40B.2.3
27A0052 防尘罩 2 ZL40B.2-20
41A0019 行星齿轮 6 ZL40B.2-14
41A0020 太阳轮 2 ZL40B.2-15
41C0276 后桥主传动 1 [A]
45C0004 夹钳总成 2 ZL50C.2.2
52A0038 制动盘 2 ZL40B.2-19
53A0064 盖 2 ZL40B.2-16
60A0011 定位销 2 ZL50C.2-26
60A0121 行星齿轮轴 6 ZL40B.2-13
61A0019 轴 2 ZL50C.2-20
62A0024 半轴 2
70A0017 行星轮架 2 ZL40B.2-10B
70A0018 内齿轮 2 ZL40B.2-11
70A0557 轮毂 2
74A4622 铭牌 1
76A0019 卡环 2
76A0020 垫片 12 ZL40B.2-12A

前桥总成 01E0057
物料号 物料名称 数量 规格
03B0195 锁紧螺母 8 M30×2-8
03B0201 轮辋螺母 20
03B0406 通气塞 1 Z1/8-27
13B0251 油封 2 120×150×12
41B0014 重负荷车轮齿轮油 6 85W-90 GL-5
01B0211 前桥安装螺栓 8
01B0362 轮辋螺栓 20 20×1.5
23B0045 圆锥滚子轴承32219 2 95×170×45.5
23B0046 圆锥滚子轴承32020 2 100×150×32
24D0021 桥壳体轮边支承 1
27A0052 防尘罩 2 ZL40B.2-20
41A0076 内齿轮 2
41A0077 太阳轮 2
41A0078 行星齿轮 6
41C0605 桥主传动 1
45C0004 夹钳总成 2 ZL50C.2.2
52A0038 制动盘 2 ZL40B.2-19
53A0244 盖 2
53A0250 圆螺母 2
60A0011 定位销 1 ZL50C.2-26
60A0288 行星齿轮轴 6
61A0019 轴 2 ZL50C.2-20
62A0058 半轴 2
70A0074 行星轮架 2
71A0090 轮毂 2
74A4621 铭牌 1

后桥总成 01E0080
物料号 物料名称 数量 规格
03B0200 锁紧螺母 8 M24×2
03B0201 轮辋螺母 20
13B0251 油封 2 120×150×12
01B0362 轮辋螺栓 20 20×1.5
23B0045 圆锥滚子轴承32219 2 95×170×45.5
23B0046 圆锥滚子轴承32020 2 100×150×32
24D0131 桥壳轮边支承轴 1
27A0052 防尘罩 2 ZL40B.2-20
35C0047 密封圈 1 ZL50F.3.2
41A0076 内齿轮 2
41A0077 太阳轮 2
41A0078 行星齿轮 6
41C0606 桥主传动 1
45C0004 夹钳总成 2 ZL50C.2.2
52A0038 制动盘 2 ZL40B.2-19
56A0155 压紧板 1
60A0011 定位销 1 ZL50C.2-26
60A0288 行星齿轮轴 6
61A0019 轴 2 ZL50C.2-20
61A0368 后支承轴 1
62A0058 半轴 2
66A0013 销 2 ZL50F.3-8
70A0074 行星轮架 2
71A0090 轮毂 2
71A0464 前摆动支架 1
71A0465 后摆动支架 1
74A4622 铭牌 1
88A0157 止推垫片 2 ZL50F.3-6
