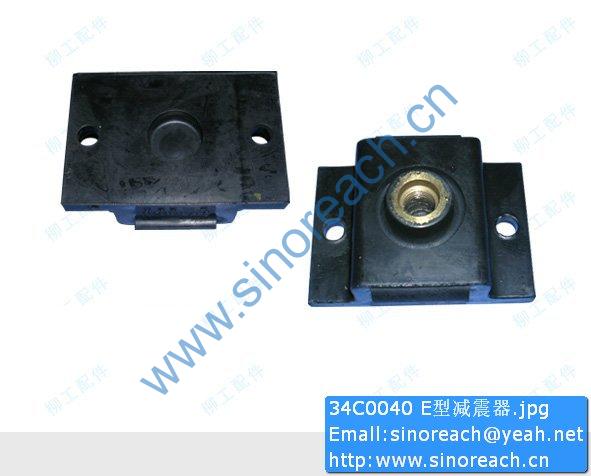

34C0040 E-type shock absorber for liugong parts

01E0023 01E0023x1 0 后桥总成 ASSY
60A0011 60A0011 50.2-27 定位销 45 ZL50C.2-26
62A0035 62A0035 半轴 40Cr
41C0051 41C0051X1 改用41C0051X1，可互换 后桥主传动 装配件
12D0010 12D0010 输入法兰 焊接件 ZL50C.2.1.1
62A0006 62A0006 厂件，ZL50C.2.1.1-1 法兰 45
53A0039 53A0039 与ZL50.2.1.1-2相同 防尘盖 Q235 ZL50C.2.1.1-2
34C0608 34C0608 锁紧螺母 组合件 M33×1.5
13B0169 13B0169 进口 油封 72 NBR 902 B1SL 348203 70×95×13
53A0308 53A0308 密封盖 HT200 40B桥输出法兰用
01B0036 01B0036 螺栓 STL GB5783-86 M12×55-8.8-Zn.D GB5783-86
06B0008 06B0008 垫圈 65Mn GB93-87 12 GB93-87
00B0275 00B0275 螺栓 STL GB5783-86 M14×55-8.8-Zn.D GB5783-86
06B0013 06B0013 垫圈 65Mn GB93-87 14 GB93-87
81A0037 81A0037 50.2.1-4 垫密片 耐油石棉橡胶板 ZL40B.2.1-2
57A0063 57A0063 调整垫片 H62 ZL40B.2.1-3
43A0136 sp104021 0 大小螺旋锥齿轮 20CrMnTiH5
55A2685 55A2685 0 轴承套 QT450-10
51C0238 51C0238 0 轴套 AGGL
55A2552 55A2552 轴套 45 h=16.4 参见51C0238
55A2553 55A2553 轴套 45 h=16.41 参见51C0238
55A2554 55A2554 轴套 45 h=16.42 参见51C0238
55A2555 55A2555 轴套 45 h=16.43 参见51C0238
55A2556 55A2556 轴套 45 h=16.44 参见51C0238
55A2557 55A2557 轴套 45 h=16.45 参见51C0238
23B0018 23B0018 圆锥滚子轴承31311 ASSY GB/T297-1994 55×120×31.5 GB/T297-1994
44C0019 SP103690 用SP103690代 止推螺栓 装配件 ZL50C.2.1.2
01B0180 01B0180 50.2.1.2-1 螺栓 Q235 ZL50C.2.1.2-1 ZL50C.2.1.2-1
55A0080 55A0080 50.2.1.2-2 铜套 ZCuSn5Pb5Zn5 ZL50C.2.1.2-2
03B0154 03B0154 螺母 STL GB6173-86 M27×2-04-Zn.D GB6173-86
76A0011 76A0011 锁紧片 Q235 ZL50C.2.1-7
22B0001 22B0001 单元包装数量5 圆柱滚子轴承92606E ASSY GB/T283-1994 30×72×27 GB/T283-1994
07B0027 07B0027 挡圈 65Mn GB894.1-86 30 GB894.1-86
41C0481 41C0481 0 托架 ASSY
71A0611 71A0611 0 托架 QT450-10
56A0075 56A0075 锥齿轮垫片 QSn4-0.3 ZL40B.2.1-7
43A0006 43A0006 50.2.1-12;单元包装数量4 锥齿轮 20CrMnTiH3 ZL40B.2.1-8
03B0130 03B0130 调整螺母 QT450-10 ZL40B.2.1-9
23B0017 23B0017 圆锥滚子轴承32215 ASSY GB/T297-1994 75×130×33.25 GB/T297-1994
34C1773 34C1773 差速器壳 AGGL
71A0028 34C1773X0T2 改用：34C1773X0T2 差速器左壳 QT450-10 ZL40B.2.1.3-1
71A0830 71A0830 差速器壳 QT450-10
43A0007 43A0007 半轴齿轮 20CrMnTiH3 ZL40B.2.1-10
56A0042 56A0042 半轴齿轮垫片 65Mn ZL50C.2.1-13
02B0032 02B0032 螺栓 STL GB32.1-88 M22×90-10.9-Zn.D GB32.1-88
06B0270 06B0270 淬硬垫圈 65Mn
40B0006 40B0006 铁丝 Q235 φ1.5×450
21A0040 21A0040 锁紧片 Q235 ZL50C.2.1-14
02B0012 02B0012 螺栓 STL GB32.1-88 M10×20-8.8-Zn.D GB32.1-88
06B0002 06B0002 垫圈 65Mn GB93-87 10 GB93-87
01B0545 01B0545 螺栓 40Cr
63A0031 63A0031 50.2.1-20 十字轴 20CrMnTi ZL40B.2.1-13
60A0982 60A0982 螺栓 钢 CHK
03V0537 03V0537 螺母 钢 GB/T6171-2000 M14×1.5-10-Zn.D
06B0214 06B0214 淬硬垫圈 45 14
57A0027 57A0027 垫片 H62 ZL50C.2.1-19
57A0657 57A0657 调整垫片 0.05
57A0658 57A0658 调整垫片 0.10
12B0105 12B0105 O形圈 YI9424 GB3452.1-92 42.5×5.3 GB3452.1-92
81A0073 81A0073 垫片 青壳纸
74A4622 74A4622 铭牌 SHEET 1035-O 1.0
09B0002 09B0002 铆钉 1035 GB827-86 2×5 GB827-86
06B0055 06B0055 垫圈 AGGL 27 JB982-77
00B0025 00B0025 螺栓 STL GB5783-86 M14×35-8.8-Zn.D GB5783-86
06B0013 06B0013 垫圈 65Mn GB93-87 14 GB93-87
03B0406 03B0406 通气塞 装配件 Z1/8-27 Z1/8
45C0004X1 45C0004X1 0 夹钳总成 装配件
05C0007 05C0007 油管总成 装配件 ZL50C.2.2.1A
00A0048 00A0048 止推螺母 35 ZL50C.2.2.1A-2
33A0013 33A0013 油管 20 ZL50C.2.2.1A-1
00A0040 00A0040 接头 35 ZL50C.2.2-1A
56A0045 56A0045 50.2.2-2;单元包装数量400 垫圈 T2 ZL50C.2.2-2
00A0041 00A0041 单元包装数量65 放气嘴座 35 ZL50C.2.2-3
00A0044 00A0044 50.2.2-4;单元包装数量125 放气嘴 35 ZL50C.2.2-4
71A0018 71A0018 夹钳 QT450-10 ZL50C.2.2-8
12B0148 71A0061
35C0025 12B0481 改用12B0481,互换 O形密封圈 YI9424 GB1235-76 70×3.1 GB1235-76
12A0023 35C0025 单元包装数量20 摩擦衬块总成 胶合件 ZL50C.2.2.2
85A0066 12A0023 0 底板 Q235 ZL50C.2.2.2-1
50A0009 85A0066 0 摩擦片 HZ-507 ZL50C.2.2.2-2
13B0108 50A0009 单元包装数量4 活塞 45 ZL50C.2.2-5
13B0008 13B0108 J/69.2X79.2X4;单元包装数量400 矩形密封圈 三元乙丙橡胶 ZL50C.2.2-6A 69.2×79.2×4
00B0019 13B0008 F/63.5X94X13.6;单元包装数量400 防尘圈 橡胶1-1 ZL50C.2.2-7 63.5×94×13.6
06B0002 00B0019 单元包装数量250 螺栓 STL GB5783-86 M10×30-8.8-Zn.D GB5783-86
53A0042 06B0002 垫圈 65Mn GB93-87 10 GB93-87
01B0043 53A0042 50C.2.2-12 下油缸盖 HT200 ZL50C.2.2-12
06B0014 01B0043 50.2.2-15;单元包装数量50 螺栓 45 ZL50C.2.2-13
04B0027 06B0014 垫圈 65Mn GB93-87 18 GB93-87
03B0053 04B0027 50.2.2-16 止动螺钉 35 ZL50C.2.2-14
61A0045 03B0053 原PDM号03B0151 螺母 STL GB6170-86 M10-8-Zn.D GB6170-86
53A0043 61A0045 50.2.2-17 销轴 45 ZL50C.2.2-15
24D0012 53A0043 上油缸盖 HT200 ZL50C.2.2-16
61A0110 24D0012 0 桥壳轮边支承轴 焊接件
70A0040 61A0110 轮边减速支承轴 40Cr
13B0213 70A0040 0 后桥壳体 ZG270-500
76A0019 13B0213 进口 密封圈 组合件 BASL 9491 BASL140×170×15
23B0001 76A0019 50.2-10A 卡环 65Mn
70A0557 23B0001 2007122 圆锥滚子轴承32022 ASSY GB/T297-1994 110×170×38 GB/T297-1994
12B0093 70A0557 轮毂 ZG270-500
01B0181 12B0093 O形圈 YI9424 445×5
03B0201 01B0181 单元包装数量20，改用SP102920螺栓螺母合件 轮辋螺栓 40Cr ZL50C.2-10A
03B0150 03B0201 20X1.5，CLG835 轮辋螺母 45 120-3103018
06B0019 03B0150 单元包装数量40，改用SP102920螺栓螺母合件 螺母 STL GB6171-86 M20×1.5-8-Zn.D GB6171-86
70A0017 06B0019 单元包装数量:100个/袋 垫圈 65Mn GB93-87 20 GB93-87
46A0004 70A0017 行星轮架 QT450-10 ZL40B.2-10B ZL40B.2-10B
41A0034 46A0004 内齿轮 40Cr
41A0036 41A0034 太阳轮 20CrMnTiH3
53A0064 41A0036 行星齿轮 20CrMnTiH3
00B0017 53A0064 盖 HT200 ZL40B.2-16
06B0008 00B0017 螺栓 STL GB5783-86 M12×30-8.8-Zn.D GB5783-86
61A0019 06B0008 垫圈 65Mn GB93-87 12 GB93-87
20B0022 61A0019 轴 45 ZL50C.2-20
76A0020 20B0022 单元包装数量300 滚针 GCr6 GB309-84 P5×50 GB309-84
60A0121 76A0020 垫片 20 ZL40B.2-12A
20B0026 60A0121 单元包装数量6 行星齿轮轴 20CrMnTi ZL40B.2-13
03B0010 20B0026 钢球 GCr6 GB308-89 9.525 GB308-89
04B0022 03B0010 圆螺母 35 ZL50C.2-22
06B0002 04B0022 螺钉 STL GB70-85 M10×25-8.8-Zn.D GB70-85
23B0010 06B0002 垫圈 65Mn GB93-87 10 GB93-87
52A0038 23B0010 7521E 圆锥滚子轴承32221 ASSY GB/T297-1994 105×190×53X43 GB/T297-1994
27A0052 52A0038 制动盘 HT250 ZL40B.2-19
00B0375 27A0052 40.2-26 防尘罩 8 ZL40B.2-20
07B0028 00B0375 螺栓 STL GB5783-86 M14×45-10.9-Zn.D GB5783-86
03B0212 07B0028 挡圈 65Mn GB894.1-86 55 GB894.1-86
06B0214 03B0212 螺塞 35
06B0214 淬硬垫圈 45 14
