Description

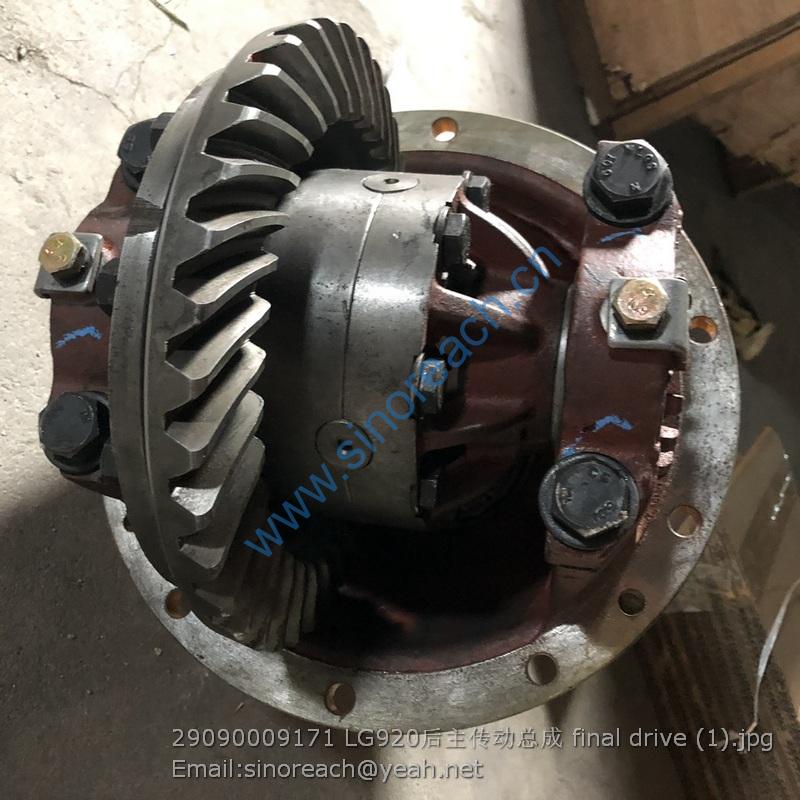

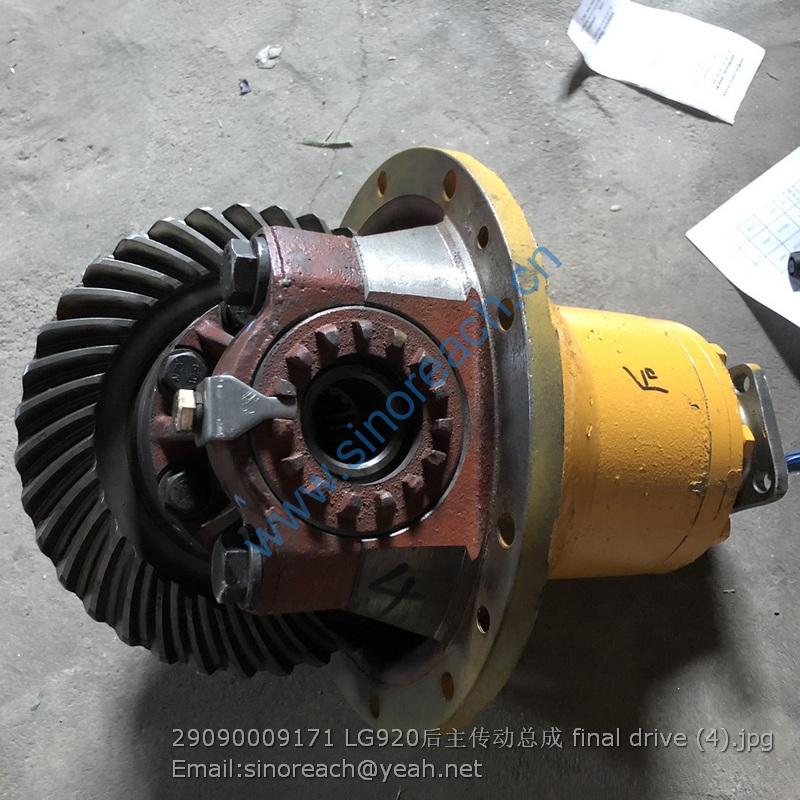

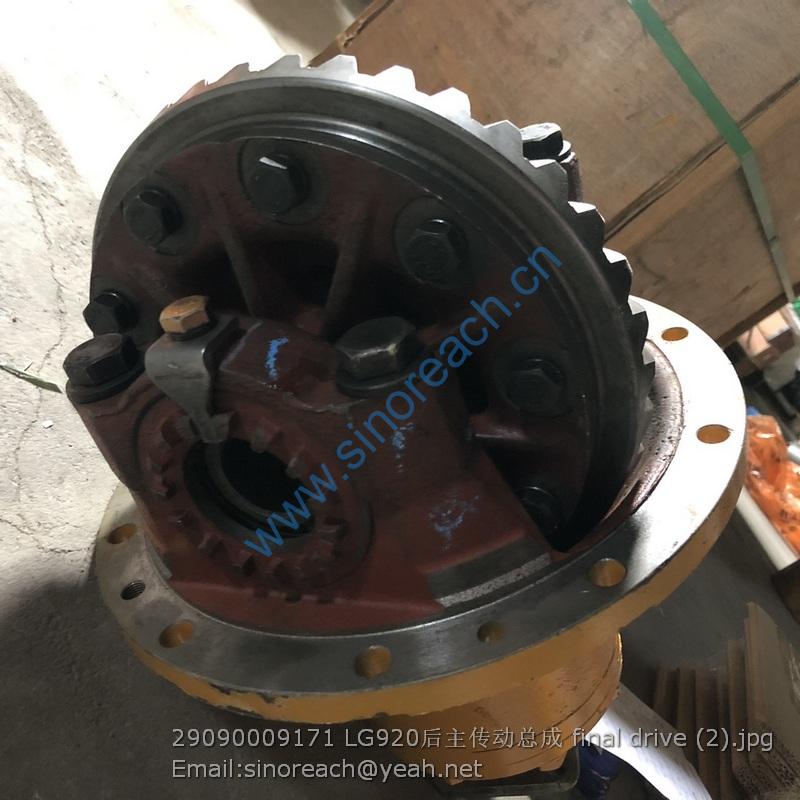

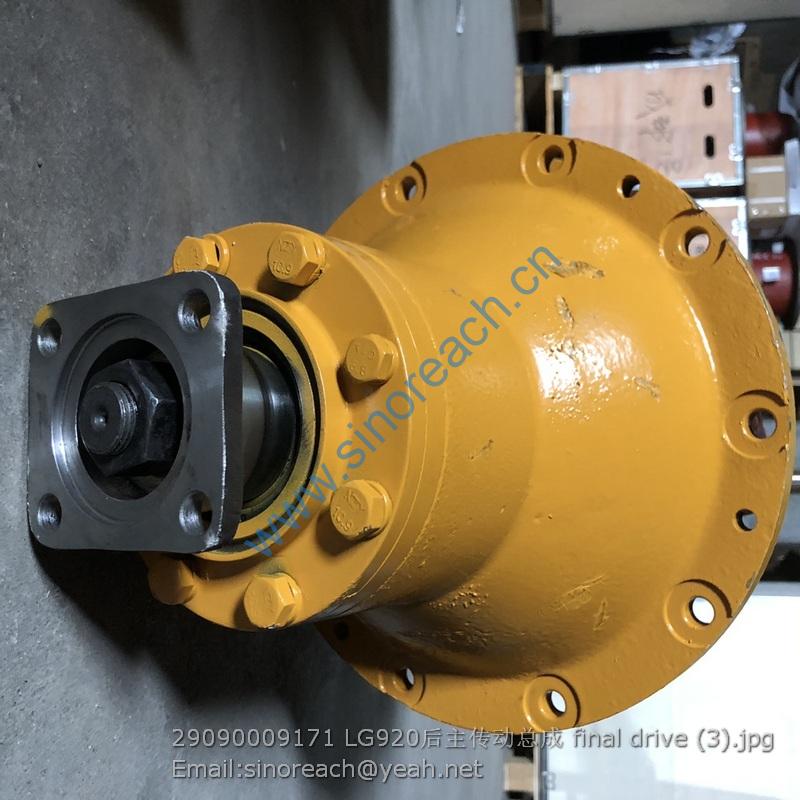

29090009171 final drive FOR SDLG LOADER L918 L920

1 4120001827 制动钳-LG918 Disc brake Y 2
2 4120001740 放气嘴 Nipple Y 2
3 4011000842 螺栓GB5786-M16*1.5*55EpZn-10.9 Bolt Y 8
4 29070009511 垫圈 Washer Y 8
5 29070000051 透气管 Tube Y 1
6 4013000078 螺母GB6173-M10*1EpZn-05 Nut Y 1
7 4016000124 销GB119.2-10u8*30 Pin Y 2
8 29090009171 后主传动 Final drive Y 1
9 4011000124 螺栓GB5786-M12*1.25*35EpZn-10.9 Bolt Y 10
10 4015000026 垫圈GB93-12-65Mn Spring washer Y 10
11 29090009183 后桥壳总成 Axle casing Y 1
12 29070014141 半轴 Shaft half Y 2
13 3050900003 轮辋螺母 Nut Y 16
14 29070014151 轮边减速器 Hub reduction N 2
15 29070012481 磁性螺塞 Plug Y 2
16 4019000012 铆钉GB827-3*5-BL2 Rivet Y 4
17 29090009191 后桥标牌 Name plate N 1

1 4013000042 螺母GB6171-M24*2EpZn-8 Nut Y 1
2 29070010522 垫圈 Washer Y 1
3 29070010051 输入法兰 Connection flange Y 1
4 29070014251 防尘罩 Dust cover Y 1
5 4011000064 螺栓GB5782-M12*50EpZn-8.8 Bolt Y 7
6 4015000026 垫圈GB93-12-65Mn Spring washer Y 7
7 4011000048 螺栓GB5782-M10*50EpZn-8.8 Bolt Y 1
8 4015000025 垫圈GB93-10-65Mn Spring washer Y 3
9 29070014181 密封盖 Sealing cover Y 1
10 4030000854 密封圈GB13871.1-FB06008508-F Sealing ring Y 1
11 29070014401 密封垫片 Gasket Y 1
12 29070014201 轴承套 Bearing bushing Y 1
13 29070014361 调整垫片 Shim Y 1
14 29070014371 调整垫片 Shim Y 3
15 29070014381 调整垫片 Shim Y 4
16 29070014391 调整垫片 Shim Y 5
17 4021000132 滚动轴承GB297-31309 Roller bearing Y 1
18 29070010221 调整垫片 Shim Y 2
19 29070010231 调整垫片 Shim Y 2
20 29070010241 调整垫片 Shim Y 3
21 29070014231 托架总成 Center housing Y 1
22 29070014431 托架 Center housing N 1
23 29070009511 垫圈 Washer Y 4
24 4011000231 螺栓GB5782-M16*70EpZn-8.8 Screw Y 4
25 29070014441 轴承座 Bearing seat N 2
26 4021000240 滚动轴承GB297-32210 Roller bearing Y 2
27 29070014301 调整螺母 Nut Y 2
28 3050900024 锁紧片 Lock washer Y 2
29 4011000597 螺栓GB5786-M10*1*20EpZn-8.8 Bolt Y 2
30 29070014191 轴套 Sleeve Y 131 4021000239 滚动轴承GB297-32310 Roller bearing Y 1
32 29090009201 主动螺旋伞齿轮（右） Crown wheel N 1
33 29070014241 锥齿轮垫片 Thrust washer Y 4
34 29070010161 锥齿轮 Differential pinion Y 4
35 29070010171 十字轴 Spider Y 1
36 29090009211 从动螺旋伞齿轮（左） Crown wheel N 1
37 29070014271 半轴齿轮 Differential side gear Y 2
38 29070014261 半轴齿轮垫片 Shim Y 2
39 29070010211 固定销 Pin Y 4
40 29070014281 差速器左壳 Differential housing N 1
41 29070015981 垫圈 Washer Y 18
42 4011000967 螺栓GB5786-M12*1.25*25EpZn-8.8 Screw Y 10
43 29070014311 差速器右壳 Differential housing N 1
44 4011000699 螺栓GB5785-M12*1.25*50EpZn-10.9 Bolt Y 8
45 29070010251 调整垫片 Shim Y 3
46 29070019561 差速器总成 Differential spider Y 1
47 21909005161 A513差速器左右壳 Differential housing Y 1
48 21909005151 A513后主从动伞齿轮 Crown wheel Y 1
49 21909006481 锥齿半齿总成 Gear kit Y 1

1 29100006621 吸油滤芯 Filter insert Y 1
2 29100006611 回油滤芯（液压油箱回油滤芯） Filter insert Y 1
3 4120001088 换气过滤器L1.0807-31 Breather cap Y 1
4 4120000452 加油滤芯SFM-323M Filter insert Y 1
5 4011000461 螺栓GB16674-M8*16EpZn-8.8 Bolt Y 4
6 4030000209 O形圈GB3452.1-136*3.55G O-ring Y 1
7 29100029401 回油法兰 Flange Y 1
8 4011000481 螺栓GB16674-M8*30EpZn-8.8 Bolt Y 12
9 4120003116 液位计YWZ-127-LG Water level gauge Y 1
10 29100029392 液压油箱体 Hydraulic fluid tank N 1
11 29100030101 下踏梯 Foot step Y 1
12 4011001241 螺栓GB5783-M12*25flZnyc-8.8-480 Screw Y 4
13 4015000428 垫圈GB97.1-12flZnyc-300HV-480 Washer Y 4
14 29100006601 法兰 Flange Y 1
15 4030000213 O形圈GB3452.1-67.0*2.65G O-ring Y 1
16 4011000458 螺栓GB16674-M8*20EpZn-8.8 Bolt Y 12
17 29100006561 放油法兰总成 Flange Y 1
18 4030000210 O形圈GB3452.1-165*3.55G O-ring Y 1
19 4190000007 环形磁铁LG03-CT70*32*14 Magnet Y 1
20 4030000211 O形圈GB3452.1-30.0*2.65G O-ring Y 1
21 4041000192 螺塞LGB135-03341 Plug Y 1
22 29100006581 吸油法兰总成 Flange Y 1
23 4030000208 O形圈GB3452.1-132*3.55G O-ring Y 1+

1 4120002046 操纵机构LG12-918CZJG02 Control mechanism Y 1
2 4011000474 螺栓GB16674-M10*25EpZn-8.8 Bolt Y 4
3 29120016173 操纵软轴 Flexible shaft Y 2
4 4041000796 直接头LGB120-02628 Nipple Y 1
5 4041000779 O形圈LGB168-12331 O-ring Y 1
6 29120006551 组合直角接头 Nipple Y 2
7 4030000501 O形圈GB3452.1-15.0*1.80G O-ring Y 2
8 4041000510 软管LGB129-012045 Hose assembly Y 1
9 4041000774 螺塞LGB135-01422 Plug Y 2
10 4041000767 O形圈LGB168-11124 O-ring Y 2
11 4011001509 螺栓GB16674.1-M12*45flZnyc-8.8-480 Bolt Y 2
12 29120030191 过渡块 Block Y 1
13 4016000143 销轴GB882-B8*26EpZn-35 Clevis pin Y 2
14 4016000101 开口销GB91-2.5*20EpZn-Q235A Split pin Y 2
15 4041000675 软管LGB165-014130 Hose assembly Y 1
16 4041000676 直接头LGB120-03630 Nipple Y 1
17 4041000685 O形圈LGB168-12631 O-ring Y 2
18 29120006541 组合直角接头 Nipple Y 1
19 4030000504 O形圈GB3452.1-25.8*1.80G O-ring Y 1
20 4120000365 多路阀ZL20DL1-02 Control valve Y 1
21 4011000479 螺栓GB16674-M12*30EpZn-8.8 Bolt Y 4
22 4013000011 螺母GB6170-M12EpZn-8 Nut Y 8
23 4015000168 垫圈GB97.1-12EpZn-300HV Washer Y 8
24 29120006521 多路阀固定板 Anchor plate Y 1
25 4011000467 螺栓GB16674-M12*45EpZn-8.8 Screw Y 4
26 4041000582 直接头LGB120-02630 Nipple Y 1
27 4041000511 软管LGB128-012112 Hose assembly Y 1
28 29120032051 压板 Plate Y 1
29 29120032041 橡胶管夹 Clamp Y 2
30 4011001467 螺栓GB5782-M10*80flZnyc-8.8-480 Bolt Y 2
