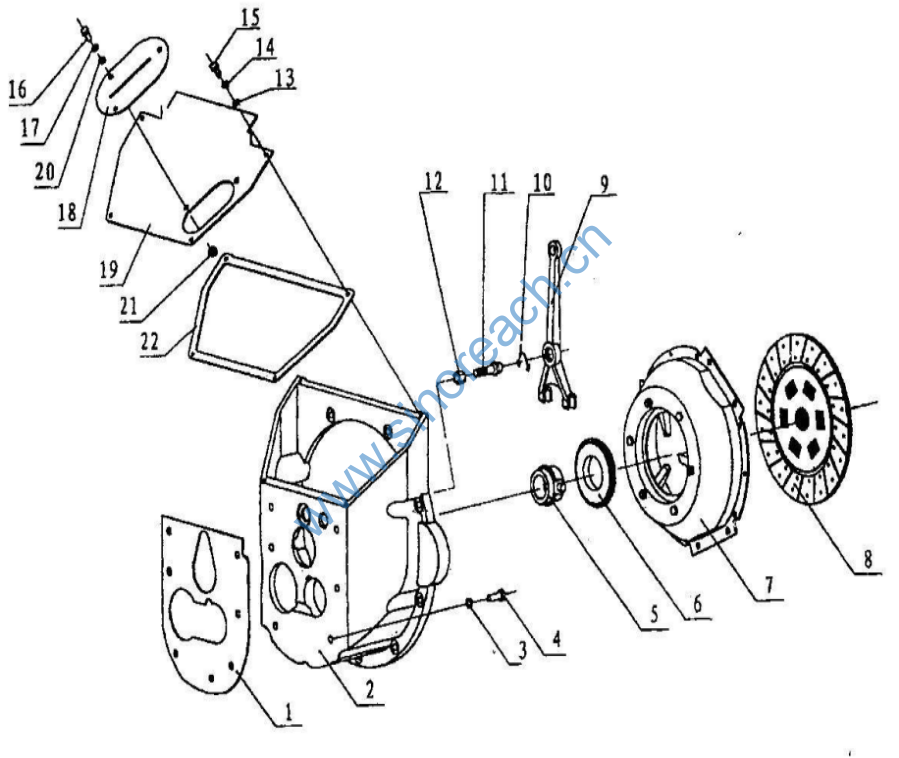

LIUGONG Clutch part

序号 物料 物料名称 数量 旧图号

1 56H2016 纸垫 1 JDS30II-0001

2 离合器壳 1 JDS30II-0002

3 06B0002 弹簧垫圈10 7 GB93-87

4 00B0019 螺栓M10×30-8.8-Zn.D 7 GB5783-86

5 39H2006 分离轴承套筒 1 JDS30II-0006

6 26J2003 分离轴承 1 JDS30II-0007

7 16K2002 压盘及盖总成(四爪） 1 JDS30II-1000 42C0193

8 16K2003 离合器摩擦片总成 1 JDS30II-2000

9 73H2004 分离叉 1 JDS30II-0008

10 76H2006 弹性挡圈 1 JDS30II-0009

11 02J2009 支撑螺栓 1 JDS30II-0010

12 03B0019 调整螺母 1 JDS30II-0011

13 06B0024 垫圈6-140HV 4 GB97.1-85

14 06B0003 弹簧垫圈6 4 GB93-87

15 00B0021 螺栓M6×12-8.8-Zn.D 4 GB5783-86

16 00B0007 螺栓M8×16-8.8-Zn.D 2 GB5783-86

17 06B0005 垫圈8-140HV 2 GB97.1-85

18 82H2022 分离叉护罩 1 JDS30II-0003

19 27H2029 离合器壳盖 1 JDS30II-0004

20 弹簧垫圈8 2 GB93-87

21 03B0021 螺母M8-8-Zn.D 2 GB6170-86

22 缓冲垫 1 JDS30II-0005
