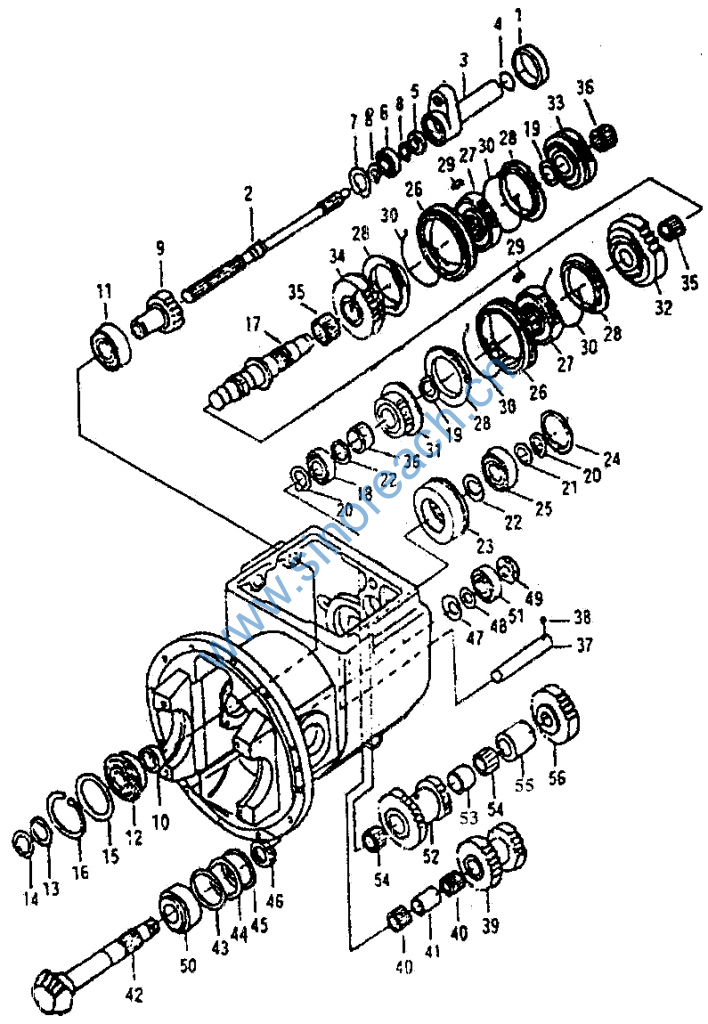

LIUGONG Gear shifting part (2)

序号 物料 物料名称 数量 旧图号
1 SP110529 轴环 1 JDS30-0018
2 SP110553 主动轴 1 JDS30-0301
3 SP110527 轴承架 1 JDS30-0016
4 O型密封圈42×3.5 1 GB1235-76
5 油封 1 AC1315EO
6 深沟球轴承 6005 1 GB/T276-94
7 07B0044 孔用弹性挡圈47 1 GB893.2-86
8 07B0048 轴用弹性挡圈25 2 GB894.4-86
9 SP110550 输入齿轮 1 JDS30-0201
10 SP110552 隔套 1 JDS30-0203
11 深沟球轴承6207 1 GB/T276-94
12 止动环72/78.6 1 GB305-89
13 SP110551 隔圈 1 JDS30-0202
14 轴用弹性挡圈35 1 GB894.1-86
15 SP110518 轴承垫圈 1 JDS30-0009
16 07B0023 孔用弹性挡圈80 1 GB893.2-86
17 SP110546 主轴 1 JDS30-0039
18 圆柱滚子轴承NJ306/P6 1 GB/T283-94
19 轴用弹性挡圈48 2 GB894.1-86
20 轴用弹性挡圈30 2 GB894.1-86
21 SP110538 隔圈 1 JDS30-0027
22 SP110537 止推垫圈 2 JDS30-0026
23 SP110540 轴承保持架 1 JDS30-0029
24 孔用弹性挡圈72 1 GB893.2-86
25 深沟球轴承6306 1 GB/T276-94
26 啮合套 2 JDS30-0033
27 离合器从动盘毂 2 JDS30-0028 SP110539
28 SP115728 同步环 4 JDS30-0030
29 嵌块 6 JDS30-0032
30 弹簧 4 JDS30-0031
31 SP110545 高速齿轮 1 JDS30-0038
32 SP110544 低速齿轮 1 JDS30-0037
33 SP110536 前进挡齿轮 1 JDS30-0025
34 倒挡齿轮 1 JDS30-0024
35 滚针轴承56×61×30 2
36 滚针轴承35×40×27S 2
37 SP110541 惰性轴 1 JDS30-0034
38 钢球6.3500G200B 1 GB308-89
39 SP110542 惰轮 1 JDS30-0035
40 滚针轴承25×33×24 2
41 SP110543 衬套 1 JDS30-0036
42 SP116042 输出轴 1 JDS30-0040 SP116042
43 SP110520 调整垫Δ=0.1 1 JDS30-0011
44 SP110521 调整垫Δ=0.2 1 JDS30-0011
45 调整垫Δ=0.3 1 JDS30-0011
46 SP110523 止推垫圈 1 JDS30-0012
47 SP110532 止推板Δ=4.0 1 JDS30-0021
48 止推板Δ=4.5 1 JDS30-0021
49 止推板Δ=5.0 1 JDS30-0021
50 止推板Δ=5.5 1 JDS30-0021
51 SP110533 隔环 1 JDS30-0022
52 SP110534 锁紧螺母 1 JDS30-0023
53 圆锥滚子轴承32208 1 GB/T297-94
54 圆锥滚子轴承32305 1 GB/T297-94
55 SP110525 双联齿轮 1 JDS30-0014
56 SP110524 衬套 1 JDS30-0013
57 滚针轴承35×40×30 2
58 SP110526 衬套 1 JDS30-0015
59 SP110531 输出齿轮 1 JDS30-0020
