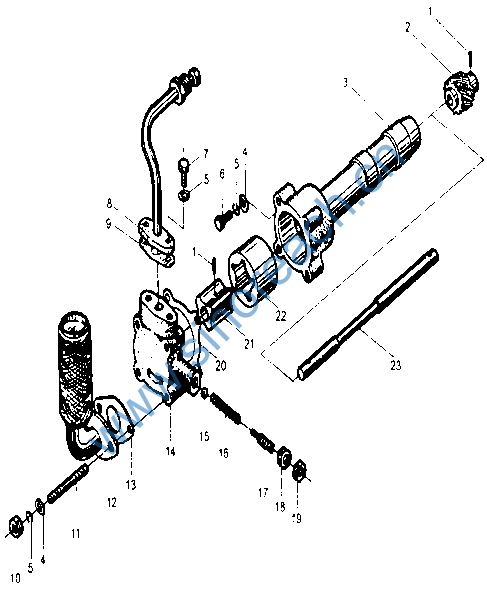

XINCHAI OIL PUMP AND OIL PIPE ASSEMBLY

40K2091 000 柴油机(A490BPG)(H)机油泵、机油管路总成 Oil Pump And Oil Pipe Assembly
序号 物料号 物料名称 数量 旧图号 柴油机型号
1-23 SP109851 机油泵 2 490B-31203 A490BPG、490BPG
1 圆柱销 2 490B-31203
2 机油泵传动齿轮 1 490B-31001
3 机油泵体 1 490B-31004
4 06B0005 平垫圈 8 5 GB/T97.1-1985 A490BPG、490BPG
5 06B0006 弹簧垫圈 8 5 GB/T93-1987 A490BPG、490BPG
6 00B0020 六角螺栓M8 X30 1 GB/T5783-2000 A490BPG、490BPG
7 00B0075 六角螺栓M8 X20 2 GB/T5783-2000 A490BPG、490BPG
8 SP107326 机油管路总成 1 490B-33000 A490BPG、490BPG
9 SP107327 垫片 1 490B-33005 A490BPG、490BPG
10 03B0021 螺母M8 2 GB/T6170-2000 A490BPG、490BPG
14 机油泵盖 1 490B-31005
15 钢球 10 1 GB/T308-1989
16 限压阀弹簧 1 490B-31003
17 调压螺钉 1 490B-31002
18 SP107262 六角螺母14X1.5 1 GB/T6171-2000 A490BPG、490BPG
19 小六角较偏螺母M14 X1.5 1 GB/T6173-2000
20 机油泵盖垫片 1 490B-31007
21 内转子 1 490B-31202
22 外转子 1 490B-31008
23 机油泵轴 1 490B-31201
11 双头螺柱M8 4 GB/T5782-2000
12 SP110108 机油集滤器部件 1 490B-31100A A490BPG、490BPG
8 SP107326 机油管路总成 1 490B-33000 A490BPG、490BPG
13 机油集滤器垫片 1 490B-31006
