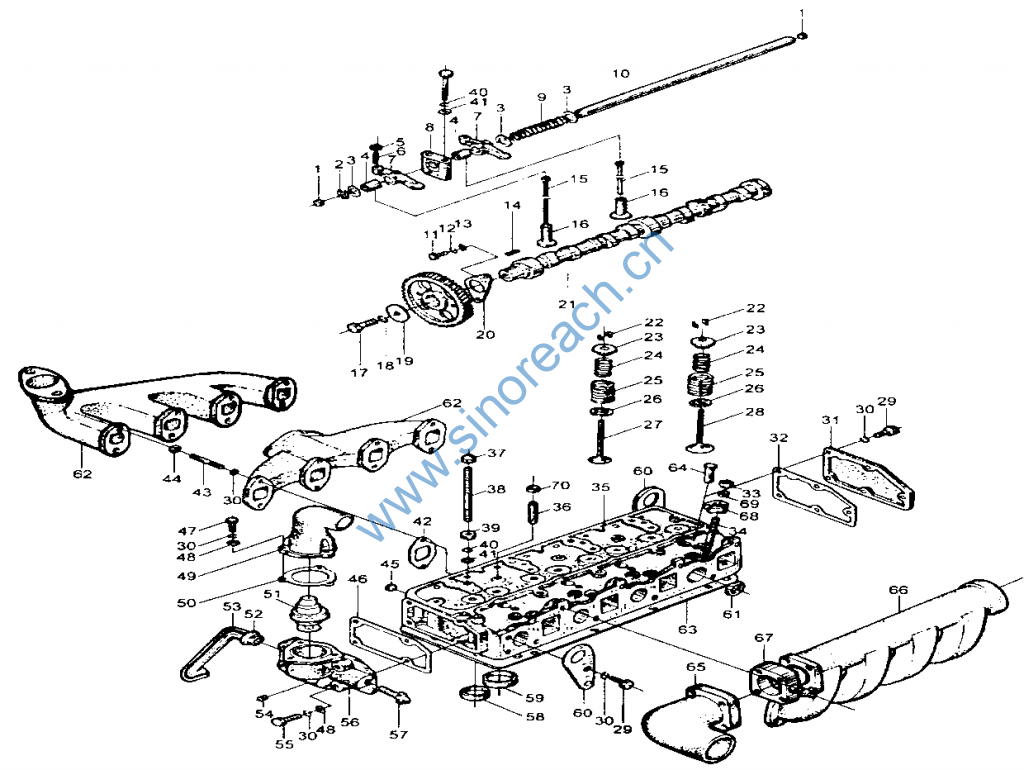

XINCHAI Cylinder head and valve mechanism

序号 物料号 物料名称 数量 旧图号 柴油机型号
图号
1 SP107255 碗形塞片12 2 490B-03018 A490BPG、490BPG
2 07B0070 挡圈20 2 GB/T894.1-0986 A490BPG、490BPG
3 垫圈20 8 GB/T848-1985
4 气门摇臂衬套 8 490B-03212A
5 SP107262 螺母M8X1 8 GB/T6171-2000 A490BPG、490BPG
6 SP107262 气门间隙调整螺钉 8 490B-03201 A490BPG、490BPG
7 SP107266 气门摇臂 8 490B-03211A A490BPG、490BPG
8 SP107263 气门摇臂轴支座 4 490B-03202 A490BPG、490BPG
9 SP107264 气门摇臂轴弹簧 3 490B-03203 A490BPG、490BPG
10 SP107265 气门摇臂轴 1 490B-03204 A490BPG、490BPG
11 螺栓M8X18 9 GB/T5783-2000
12 06B0006 弹簧垫圈8 17 GB/T93-1987 A490BPG、490BPG
13 06B0005 平垫圈8 2 GB/T97.1-1985 A490BPG、490BPG
14 平键C8X32 1 GB/T1096-1979
15 SP107291 气门推杆 8 490B-06003 A490BPG、490BPG
16 SP107290 气门挺柱 8 490B-06002 A490BPG、490BPG
17 00B0058 螺栓M12X45 1 GB/T5782-2000 A490BPG、490BPG
18 06B0008 弹簧垫圈12 1 GB/T93-1987 A490BPG、490BPG
19 SP109844 凸轮轴正时齿轮压板 1 490B-02011 A490BPG、490BPG
20 SP107241 凸轮轴止推板 1 490B-02008 A490BPG、490BPG
21 SP107289 凸轮轴 1 490B-06001 A490BPG、490BPG
22 SP107247 气门锁夹 16 490B-03006 A490BPG、490BPG
23 SP107248 气门弹簧上座 8 490B-03007 A490BPG、490BPG
24、25 SP110099 气门内外弹簧 8 A490BPG、490BPG
24 SP110099 气门内弹簧 8 490B-03005 A490BPG、490BPG
25 气门外弹簧 8 490B-03004
26 SP107250 气门弹簧下座 8 490B-03011
27 SP107254 排气门 4 490B-03015 A490BPG、490BPG
28 SP107253 进气门 4 490B-03014 A490BPG、490BPG
29 00B0075 螺栓M8X20 4 GB/T5783-2000 A490BPG、490BPG
30 06B0006 弹簧垫圈8 17 GB/T93-1987 A490BPG、490BPG
31 SP107251 后端盖 1 490B-03012 A490BPG、490BPG
32 后端盖垫片 1 490B-03013
33 螺母M10 4 GB/T56-1988
34 双头螺柱M10X50 4 GB/T899-1988
35 SP110112 气缸盖 1 A490B-03101 A490BPG
36 SP107257 气门导管 8 490B-03102 A490BPG、490BPG
37 盖形螺母M8 4 GB/T923-1988
38 SP107243 气门摇臂支座螺柱 4 490B-03001 A490BPG、490BPG
39 螺母M10 4 GB/T6170-2000
40 06B0006 弹簧垫圈10 4 GB/T93-1987 A490BPG、490BPG
41 06B0001 平垫圈10 4 GB/T97.1-1985 A490BPG、490BPG
42 SP107244 排气管衬垫 4 490B-03003 A490BPG、490BPG
43 双头螺柱AM8-M8X25 8 GB/T899-1988
44 螺母M8 8 GB/T6170-2000
45 堵塞 1 490B-03103
46 SP107342 节温器壳垫片 1 490B-43005 A490BPG、490BPG
47 螺栓M8X25 3 GB/T5783-2000
48 06B0005 垫圈8 7 GB/T97.1-1985 A490BPG、490BPG
49 SP107339 节温器盖 1 490B-43001 A490BPG、490BPG
50 节温器盖垫片 1 490B-43003
51 SP107340 节温器 1 490B-43002 A490BPG、490BPG
52 SP107234 接管 1 490B-01074 A490BPG、490BPG
53 SP107343 小循环水管 1 490B-43007 A490BPG、490BPG
54 螺塞NPT3/8 1 490B-43008
55 螺栓M8X35 4 GB/T5782-2000
56 SP107345 节温器壳 1 490B-43101-1 A490BPG、490BPG
57 水温感应塞 1 490B-43009
58 SP107260 排气门座 4 490B-03108 A490BPG、490BPG
59 SP107259 进气门座 4 490B-03107 A490BPG、490BPG
60 SP107249 吊耳 1 490B-03009A A490BPG、490BPG
61 SP107236 碗形塞片30 4 490B-01078 A490BPG、490BPG
62 SP107295 排气管 1 490B-08001 A490BPG、490BPG
63 SP107210 气缸盖衬垫 1 490B-01004 A490BPG、490BPG
64 SP109862 喷油器铜套 4 A490B-03109 A490BPG
65 SP109847 进气接管 1 490B-09003-11 A490BPG、490BPG
66 SP107296 进气管 1 490B-09002 A490BPG、490BPG
67 SP107347 空气加热器 1 490B-54000 A490BPG、490BPG
68 喷油器压板 4 A490B-03016
69 球型垫圈10 4 GB/T849-1988
70 SP109841 气门导管油封 8 498-03016 A490BPG、490BPG
SP110100 气门摇臂总成 490B-03200 A490BPG、490BPG
