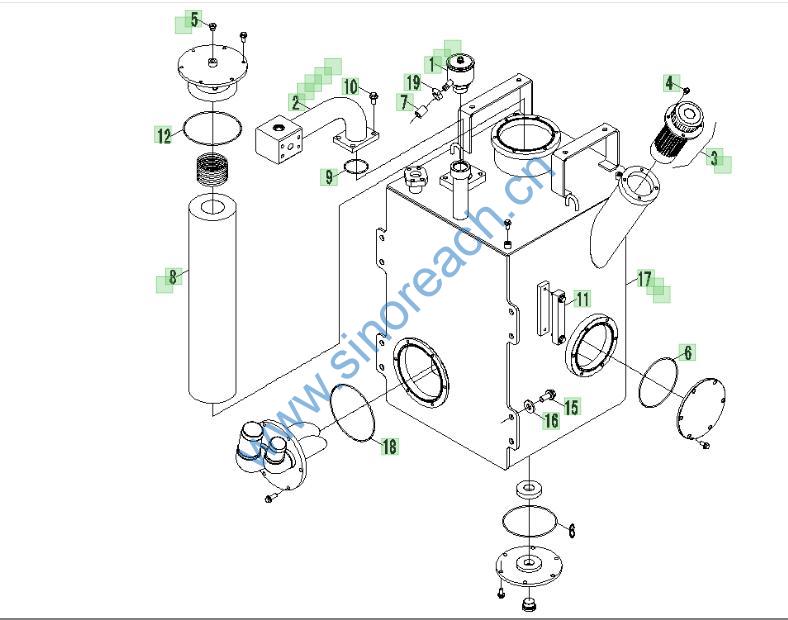

FL958 9F859-58A000000A0 液压油箱总成

配件编号 配件名称 配件数量 配件类型 图位置编号
GBT16674.1-M12X25-8.8-A3L 六角法兰面螺栓 4 分总成 10
GBT16674.1-M16X35-8.8-A3L 六角法兰面螺栓 8 分总成 15
GBT16674.1-M8X16-8.8-A2L 六角法兰面螺栓 4 分总成 4
9F850-58A040000A0 空气滤清器 1 分总成 3
9F850-58A050000A0 回油过滤器 2 分总成 8
9F850-59A190000A0 测压接头M14X1.5ED 1 分总成 5
9F859-58A010000A0 液压油箱 1 分总成 17
9F859-58A010000B0 液压油箱 1 分总成 17-1
9F859-58A010000C0 液压油箱 1 分总成 17-2
9F550-58A030000B0 回油滤芯 1 分总成 8-1
9F550-58A040000A0 加油滤芯 SFM-323M 1 分总成 3-1
9F550-58A050000A0 换气过滤器 1 分总成 1
9F550-58A050000A1 换气过滤器 1 分总成 1-1
9F550-58A050000B0 换气过滤器 1 分总成 1-2
9F653-58C010000B0 回油法兰支座 1 分总成 2
9F653-58C010000C0 回油法兰支座 1 分总成 2-1
9F653-58C010000D0 回油法兰支座 1 分总成 2-2
9F653-58C010000E0 回油法兰支座 1 分总成 2-3
9F653-58C010000F0 回油法兰支座 1 分总成 2-4
9F660-58A000001A0 呼吸器出气管 1 分总成 7
9F850-58A020000A1 液位计YWZ-150 1 分总成 11
9D650-58A000005A0 平垫圈 8 分总成 16
GBT3452.1-170×3.55G-70 液压气动用O形橡胶密封圈 1 分总成 12
ISO3601-158.34X3.53-70 O形圈 4 分总成 6
ISO3601-183.74X3.53-70 O形圈 1 分总成 18
ISO3601-66.27X3.53-70 O形圈 1 分总成 9
JBT8870-d25 喉箍 1 分总成 19
QLWZG087-101406 堵头 1 分总成 5-1
ISO3601-171.04X3.53-70 O形圈 1 分总成
