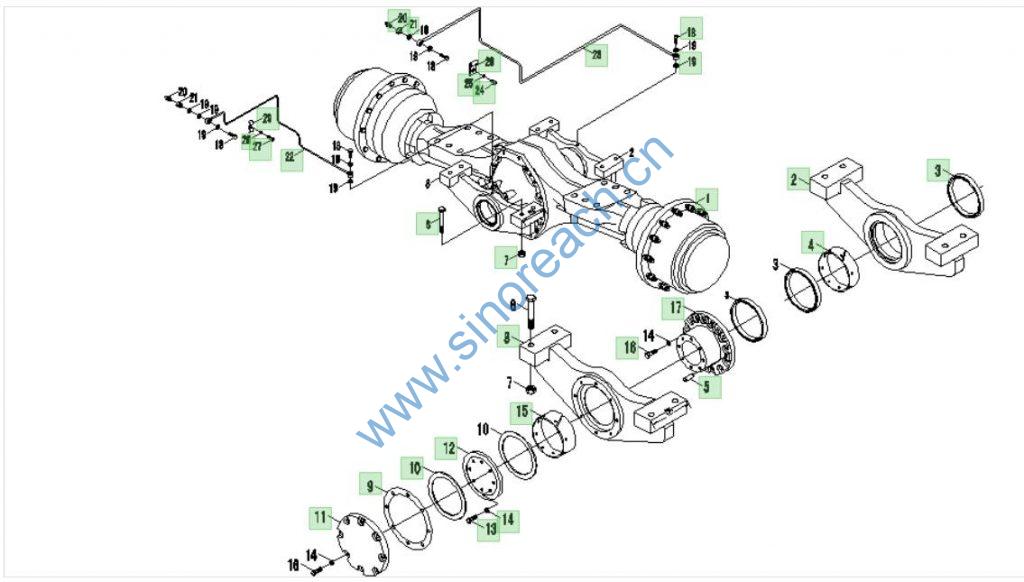

FL958 9F854-27A000000B0 后驱动桥安装

配件编号 配件名称 配件数量 配件类型 图位置编号
9D650-37A000004A0 管夹 2 分总成 26
9F850-27A000001A0 过渡接头 2 分总成 21
9F850-27A000002A0 铰接螺栓 4 分总成 18
9F850-27A000003A0 管夹 2 分总成 29
9F854-27A000001A0 圆柱销 2 分总成 5
9F854-27A000002A0 衬套 1 分总成 4
9F854-27A000003A0 调整垫 1 分总成 9
9F854-27A000004A0 衬垫 2 分总成 10
9F854-27A000005A0 端盖 1 分总成 11
9F854-27A000006A0 端板 1 分总成 12
9F854-27A000007A0 衬套 1 分总成 15
9F854-27A000008A0 后支撑轴 1 分总成 17
9F854-27A010000A0 后驱动桥总成 1 分总成 1
9F854-27A020000A0 前支撑 1 分总成 2
9F854-27A030000A0 后支撑 1 分总成 8
9F854-27A040000A0 密封圈 3 分总成 3
9F854-27A050000B0 前摆动架润滑油管 1 分总成 23
9F854-27A060000A0 后摆动架润滑油管 1 分总成 22
GBT16674.1-M6X16-8.8-A2L 六角法兰面螺栓 2 分总成 24
GBT16674.1-M8X20-8.8-A2L 六角法兰面螺栓 1 分总成 27
GBT5783-M14X40-8.8-A3L 六角头螺栓 8 分总成 13
GBT5783-M14X45-8.8-A3L 六角头螺栓 22 分总成 16
GBT5785-M24X2X150-10.9-A2L 六角头螺栓 8 分总成 6
GBT889.2-M24X2-A9L 1型非金属嵌件六角锁紧螺母 8 分总成 7
GBT93-14-A0P 标准型弹簧垫圈 30 分总成 14
GBT93-6-A0P 标准型弹簧垫圈 2 分总成 25
GBT93-8-A0P 标准型弹簧垫圈 1 分总成 28
JBT7940.1-M10X1 直通式压注油杯 2 分总成 20
JBT982-12 组合密封垫圈 10 分总成 19
