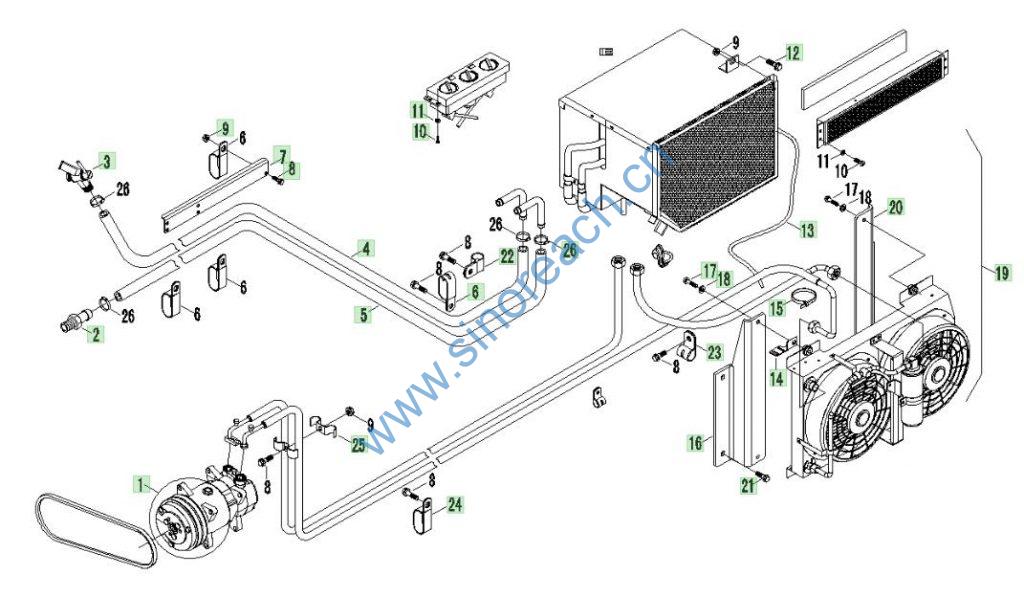

FL958 9F653-68D000000A0 空调系统

配件编号 配件名称 配件数量 配件类型 图位置编号
9D651-67A000001A0 暖风机回水接头 1 分总成 2
9D652-65A000002A0 支架 1 分总成 14
9D665-62A020000A0 续流二极管1N5408 1 分总成
9F562-67A000001A0 水管φ16（2600） 1 分总成 5
9F653-64J000011A0 线夹Φ24 2 分总成 22
9F653-68A000007A0 暖风机进水软管 1 分总成 4
9F653-68A000010A0 管夹 2 分总成 25
9F653-68D000001A0 管夹Φ30 2 分总成 23
9F653-68D000002A0 2R型管夹Φ26 3 分总成 6
9F653-68D000003A0 2R型管夹Φ30 2 分总成 24
9F653-68D000008A0 管路支架 1 分总成 7
9F653-68D000009A0 空调线束 1 分总成 13
9F653-68D000010A0 管路支架 1 分总成
9F653-68D000010A1 管路支架 1 分总成
9F653-68D000011A0 插接件安装板 1 分总成
9F653-68D000012A0 压缩机搭铁线 1 分总成
9F653-68D000013A0 继电器 2 分总成
9F653-68D000014A0 减震垫 8 分总成
9F653-68D000015A0 减震套 4 分总成
9F653-68D010000A0 压缩机支架装配 1 分总成 1
9F653-68D140000A0 空调线束 1 分总成
9F653-68D200000A0 空调总成 1 分总成 19
9F653-68D200000B0 空调总成 1 分总成
9F653-68D230000A0 滤芯框架 1 分总成
9F657-68A200000A0 冷凝器后安装板组件 1 分总成 16
9F657-68A210000A0 冷凝器前安装板组件 1 分总成 20
9F850-62A000001A0 扎带ZD200X5 1 分总成 15
9F850-68A000005A0 喉箍φ19-25 6 分总成 26
9F850-68A110000A0 暖风机进水阀门 1 分总成 3
9F653-68D200000C0 空调总成 1 分总成
9F853-63A000001A0 护线圈 1 分总成
GBT16674.1-M12X25-8.8-A3L 六角法兰面螺栓 4 分总成 21
GBT16674.1-M8X16-8.8-A2L 六角法兰面螺栓 10 分总成
GBT16674.1-M8X20-8.8-A2L 六角法兰面螺栓 10 分总成 8
GBT16674.1-M8X25-8.8-A2L 六角法兰面螺栓 3 分总成 12
GBT16674.1-M8X35-8.8-A2L 六角头法兰面螺栓 4 分总成 17
GBT6177.1-M8-8-A2L 六角头法兰面螺母 2 分总成 9
GBT818-M5X10-4.8-A2L 十字槽盘头螺钉 2 分总成
GBT845-ST4.2X16 十字槽盘头自攻螺钉 8 分总成 10
GBT93-5-A3L 标准型弹簧垫圈 4 分总成
GBT96.1-12-A3L 大垫圈 4 分总成
GBT96.1-8-A3L 大垫圈 4 分总成 18
GBT97.1-4-A3L 平垫圈 8 分总成 11
GBT97.1-5-A3L 平垫圈 4 分总成
QLWZG102-00116 管夹 2 分总成
QLWZG102-00322 管夹 2 分总成
QLWZG102-20224 管夹 7 分总成
QLWZG102-20326 管夹 2 分总成
QLWZG126-050200 可调节自紧式塑料扎带 10 分总成
