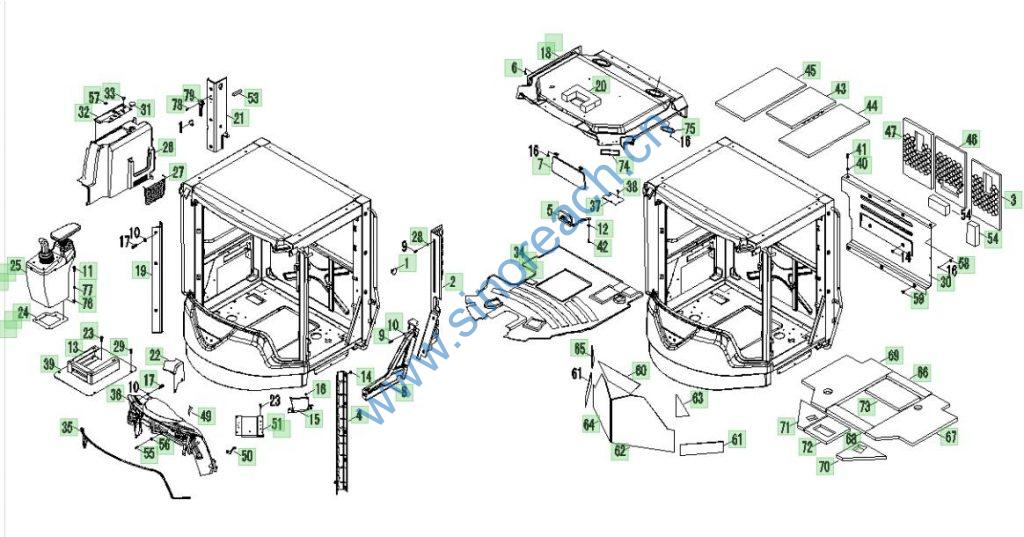

FOTON LOVOL FL958 9F653-45D020000A0 驾驶室内饰总成

配件编号 配件名称 配件数量 配件类型 图位置编号
9D652-45A020005A0 内饰安装螺钉 19 分总成 16
9D652-45A020006A0 卡簧螺母 6 分总成 58
9D652-45A020800A0 后室镜总成 1 分总成 5
9F653-45B010025A0 电控盒支架 1 分总成 51
9F653-45B020003A0 左前内饰板 1 分总成 15
9F653-45B020004A0 右前内饰板 1 分总成 22
9F653-45B020005A0 左车门内饰板 1 分总成 8
9F653-45B020006A0 杂物箱本体 1 分总成 26
9F653-45B020007A0 杂物箱上盖 1 分总成 32
9F653-45B020010A0 后围内饰板 1 分总成 30
9F653-45B020011A0 隔音海绵块 1 分总成 3
9F653-45B020013A0 杂物箱上后盖板 1 分总成 31
9F653-45B020014A0 仪表台密封条 1 分总成 35
9F653-45B020015A0 收音机盖板 1 分总成 74
9F653-45B020016A0 旋钮盖板 4 分总成 33
9F653-45B020021A0 小盖板 1 分总成 37
9F653-45B020022A0 后围中隔音棉 1 分总成 46
9F653-45B020023A0 后围右隔音棉 1 分总成 47
9F653-45B020024A0 内顶左隔音棉 1 分总成 44
9F653-45B020025A0 内顶中隔音棉 1 分总成 43
9F653-45B020026A0 内顶右隔音棉 1 分总成 45
9F653-45B020027A0 后围垫块 3 分总成 54
9F653-45B020028A0 上盖板卡扣 4 分总成 57
9F653-45B020029A0 前围左隔热棉1 2 分总成 61
9F653-45B020030A0 前围左隔热棉2 1 分总成 62
9F653-45B020031A0 前围左隔热棉3 1 分总成 63
9F653-45B020032A0 前围中隔热棉 1 分总成 60
9F653-45B020034A0 前围右隔热棉2 1 分总成 64
9F653-45B020035A0 前围右隔热棉3 1 分总成 65
9F653-45B020038A0 喇叭盖板 2 分总成 75
9F653-45B020100A0 仪表台总成 1 分总成 36
9F653-45B020104A0 仪表板本体安装座左 1 分总成 49
9F653-45B020105A0 仪表板本体安装座右 1 分总成 50
9F653-45B020200A0 上顶内饰总成 1 分总成 18
9F653-45B020200B0 上顶内饰总成 1 分总成 18-1
9F653-45B020201A0 上顶内饰垫块1 1 分总成 20
9F653-45B020202A0 上顶内饰垫块2 2 分总成 53
9F653-45B020500A0 文件袋总成 1 分总成 27
9F653-45D020021C0 先导盒胶垫 1 分总成 24-2
9F653-45D022000A0 先导盒总成 1 分总成 25
9F653-45D022000B0 先导盒总成 1 分总成 25-1
9F653-45D022000C0 先导盒总成 1 分总成 25-2
9F653-45D030001A0 吸音隔热棉1 1 分总成 69
9F654-45A020020B0 地板垫 1 分总成 34-2
9F654-45A022200A0 电脑盒安装板 1 分总成 51-1
9F850-45A020022A0 挂衣钩 2 分总成 1
9F850-45A020200A0 遮阳板总成 1 分总成 7
GBT16674.1-M10X40-8.8-A3L 六角法兰面螺栓 2 分总成 55
GBT16674.1-M8X25-8.8-A2L 六角法兰面螺栓 10 分总成 23
GBT16674.1-M8X40-8.8-A2L 六角法兰面螺栓 5 分总成 11
9F653-45B030037A0 吸音隔热棉8 1 分总成 72
9F653-45B030038A0 吸音隔热棉9 2 分总成 73
9F653-45D020020A0 地板垫 1 分总成 34
9F653-45D020020B0 地板垫 1 分总成 34-1
9F653-45D020021B0 先导盒胶垫 1 分总成 24-1
9F653-45D020021A0 先导盒胶垫 1 分总成 24
GBT818-M5X20-4.8-A2L 十字槽盘头螺钉 6 分总成 41
GBT818-M6X16-4.8-A2L 十字槽盘头螺钉 10 分总成 17
GBT818-M6X20-4.8-A2L 十字槽盘头螺钉 16 分总成 9
GBT818-M8X25-4.8-A2L 十字槽盘头螺钉 2 分总成 42
GBT819.1-M4X14-4.8-A2L 十字槽沉头螺钉 4 分总成 78
GBT819.1-M6X16-4.8-A2L 十字槽沉头螺钉 2 分总成 38
GBT819.1-M8X20-4.8-A2L 十字槽沉头螺钉 4 分总成 29
GBT846-ST4.2X16 十字槽沉头自攻螺钉 3 分总成 6
9F653-45B021100A0 内饰安装钉 34 分总成 14
9F653-45B021300A0 左前立柱内饰总成 1 分总成 4
9F653-45B021400A0 右前立柱内饰总成 1 分总成 19
9F653-45B021500A0 左后立柱内饰总成 1 分总成 2
9F653-45B021600A0 右后立柱内饰总成 1 分总成 21
9F653-45B021700A0 内饰安装钉2 3 分总成 59
9F653-45B021800A0 逃生锤总成 1 分总成 79
9F653-45B022000A0 座椅盖板焊合 1 分总成 39
9F653-45B022100A0 座椅支撑板焊合 1 分总成 13
9F653-45B030036A0 吸音隔热棉7 1 分总成 71
9F653-45B030031A0 吸音隔热棉2 1 分总成 66
9F653-45B030032A0 吸音隔热棉3 1 分总成 67
9F653-45B030033A0 吸音隔热棉4 1 分总成 68
9F653-45B030035A0 吸音隔热棉6 1 分总成 70
GBT93-8-A3L 标准型弹簧垫圈 9 分总成 77
GBT96.1-10-A3L 大垫圈 2 分总成 56
GBT96.1-6-A3L 大垫圈 24 分总成 10
GBT96.1-8-A3L 大垫圈 9 分总成 76
GBT97.1-5-A3L 平垫圈 6 分总成 40
GBT97.1-6-A3L 平垫圈 3 分总成 28
GBT97.1-8-A3L 平垫圈 14 分总成 12
