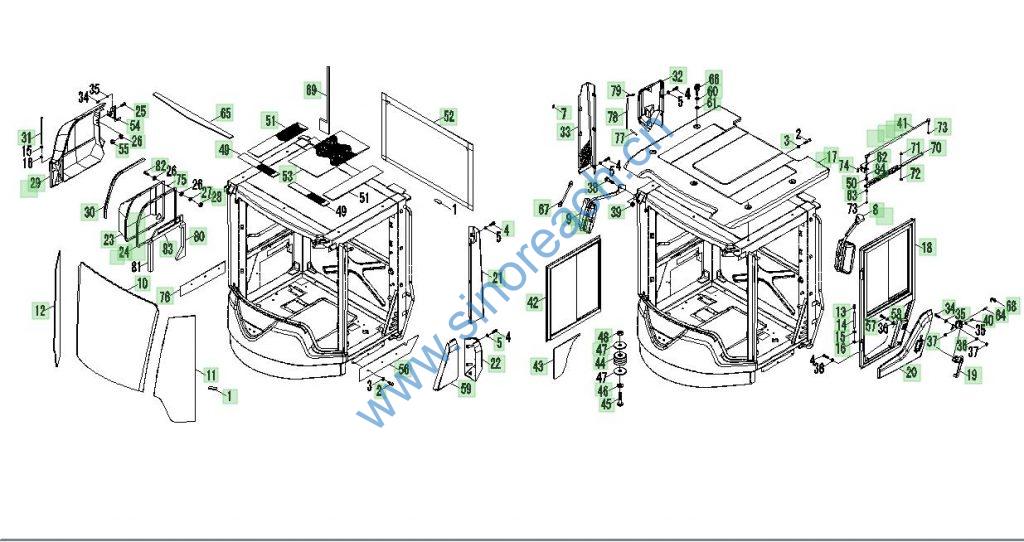

FOTON LOVOL FL958 9F653-45B030000A0 驾驶室外装总成

配件编号 配件名称 配件数量 配件类型 图位置编号
9F653-45B030100A0 顶盖总成 1 分总成 17
9F653-45B030101A0 顶盖 1 分总成 17-1
9F653-45B030200A0 左倒车镜总成 1 分总成 8
9F653-45B030300A0 右倒车镜总成 1 分总成 9
9F653-45B030400A0 左车门总成 1 分总成 18
9F653-45B030500A0 右窗总成 1 分总成 42
9F653-45B030600A0 左门锁总成 1 分总成 19
9F653-45B030700A0 车门气弹簧总成 1 分总成 41
9F653-45B030700B0 车门气弹簧总成 1 分总成 41-1
9F653-45B030700C0 车门气弹簧总成 1 分总成 41-2
9F653-45B030700D0 车门气弹簧总成 1 分总成 41-3
9F653-45B031000A0 空调外罩总成 1 分总成 29
9F653-45B031000B0 空调外罩总成 1 分总成 29-1
9F653-45B031100A0 空调外罩锁总成 1 分总成 54
9F653-45B032300A0 限位绳总成 1 分总成 67
9F653-45B033000A0 车门限位机构 1 分总成 70
9F653-45B033200A0 车门限位机构安装座 1 分总成 62
9F653-45B033500A0 左倒车镜总成 1 分总成 8-1
9F653-45B033600A0 右倒车镜总成 1 分总成 9-1
GBT16674.1-M12X30-8.8-A3L 六角法兰面螺栓 4 分总成 38
GBT16674.1-M8X20-8.8-A2L 六角法兰面螺栓 10 分总成 2
GBT16674.1-M8X25-8.8-A2L 六角法兰面螺栓 2 分总成 74
GBT5782-M30X150-10.9 六角头螺栓 4 分总成 45
9F653-45B030013A0 右后立柱外板 1 分总成 33
9F653-45B030014A0 右后立柱下外板 1 分总成 32
9F653-45B030016A0 顶盖隔热棉1 2 分总成 49
9D652-45A030008A0 吊环螺钉M12x50 5 分总成 66
9F550-46A000007A0 大垫圈 8 分总成 47
9F550-46A020000A0 减震器 4 分总成 44
9F653-45B030001A0 前玻璃 1 分总成 10
9F653-45B030002A0 左前玻璃 1 分总成 11
9F653-45B030003A0 右前玻璃 1 分总成 12
9F653-45B030004A0 后玻璃 1 分总成 52
9F653-45B030005A0 右窗下玻璃 1 分总成 43
9F653-45B030006A0 车门合页销轴 2 分总成 14
9F653-45B030007A0 空调外罩合页销轴 1 分总成 31
9F653-45B030008A0 空调外罩密封条 1 分总成 30
9F653-45B030009A0 左车门外板 1 分总成 20
9F653-45B030010A0 左后立柱外板 1 分总成 21
9F653-45B030011A0 左后立柱下前外板 1 分总成 59
9F653-45B030012A0 左后立柱下后外板 1 分总成 22
9F653-45B030017A0 顶盖隔热棉2 2 分总成 51
9F653-45B030018A0 顶盖隔热棉3 1 分总成 53
9F653-45B030019A0 空调罩 1 分总成 23
9F653-45B030020A0 空调罩橡胶垫 1 分总成 24
9F653-45B030020B0 空调罩橡胶垫 1 分总成 24-1
9F653-45B030021A0 固定卡座套 6 分总成 7
9F653-45B030022A0 左侧围板 1 分总成 56
9F653-45B030023A0 玻璃垫块 7 分总成 1
9F653-45B030024A0 锁柱 1 分总成 64
9F653-45B030025A0 顶盖隔热棉 1 分总成 65
9F653-45B030026A0 锁轴防护装置 1 分总成 68
GBT97.1-12-A3L 平垫圈 4 分总成
9F653-45B030063A0 空调橡胶垫钢套 6 分总成 75
9F653-45B030064A0 钢套 1 分总成 84
9F653-45B030027A0 密封隔音棉 1 分总成 69
9F653-45B030028A0 顶盖垫圈 5 分总成 61
9F653-45B030029A0 右侧围板 1 分总成 76
9F653-45B030040A0 U形密封胶条1 1 分总成 77
9F653-45B030041A0 U形密封胶条2 1 分总成 78
9F653-45B030042A0 U形密封胶条3 1 分总成 79
9F653-45B030043A0 空调防尘海绵1 1 分总成 80
9F653-45B030044A0 空调防尘海绵2 1 分总成 81
9F653-45B030051A0 垫圈 1 分总成 71
9F653-45B030056A0 垫圈1 1 分总成 63
9F653-45B030059A0 垫圈4 1 分总成 72
9F653-45B030060A0 垫圈5 1 分总成 50
9F653-45B030062A0 空调通风口海绵 1 分总成 83
GBT6170-M5-8-A2L 1型六角螺母 3 分总成 28
GBT6177.1-M12-10-A3L 六角法兰面螺母 4 分总成 39
GBT818-M5X20-4.8-A2L 十字槽盘头螺钉 8 分总成 25
GBT818-M5X25-4.8-A2L 十字槽盘头螺钉 6 分总成 82
GBT818-M6X20-4.8-A2L 十字槽盘头螺钉 22 分总成 4
GBT818-M6X35-4.8-A2L 十字槽盘头螺钉 3 分总成 57
GBT819.1-M6X25-4.8-A2L 十字槽沉头螺钉 8 分总成 34
GBT819.1-M6X30-4.8-A2L 十字槽沉头螺钉 1 分总成 40
GBT848-12-A3L 小垫圈 3 分总成 15
GBT889.1-M30-8 Ⅰ型非金属嵌件六角锁紧螺母 4 分总成 48
GBT889.1-M5-8 Ⅰ型非金属嵌件六角锁紧螺母 3 分总成 55
GBT889.1-M6-8 Ⅰ型非金属嵌件六角锁紧螺母 3 分总成 37
GBT889.1-M8-8 1型非金属嵌件六角锁紧螺母 2 分总成 73
GBT894.1-12 轴用弹性挡圈 3 分总成 16
GBT93-5-A3L 标准型弹簧垫圈 3 分总成 27
GBT93-6-A3L 标准型弹簧垫圈 3 分总成 58
GBT956.1-6 锥形锁紧垫圈 8 分总成 35
GBT96.1-12-A3L 大垫圈 5 分总成 60
GBT96.1-6-A3L 大垫圈 16 分总成 5
GBT96.1-8-A3L 大垫圈 11 分总成 3
GBT97.1-30-A3L 平垫圈 4 分总成 46
GBT97.1-5-A3L 平垫圈 11 分总成 26
GBT97.1-6-A3L 平垫圈 12 分总成 36
JBT7940.1-M6 直通式压注油杯 2 分总成 13
