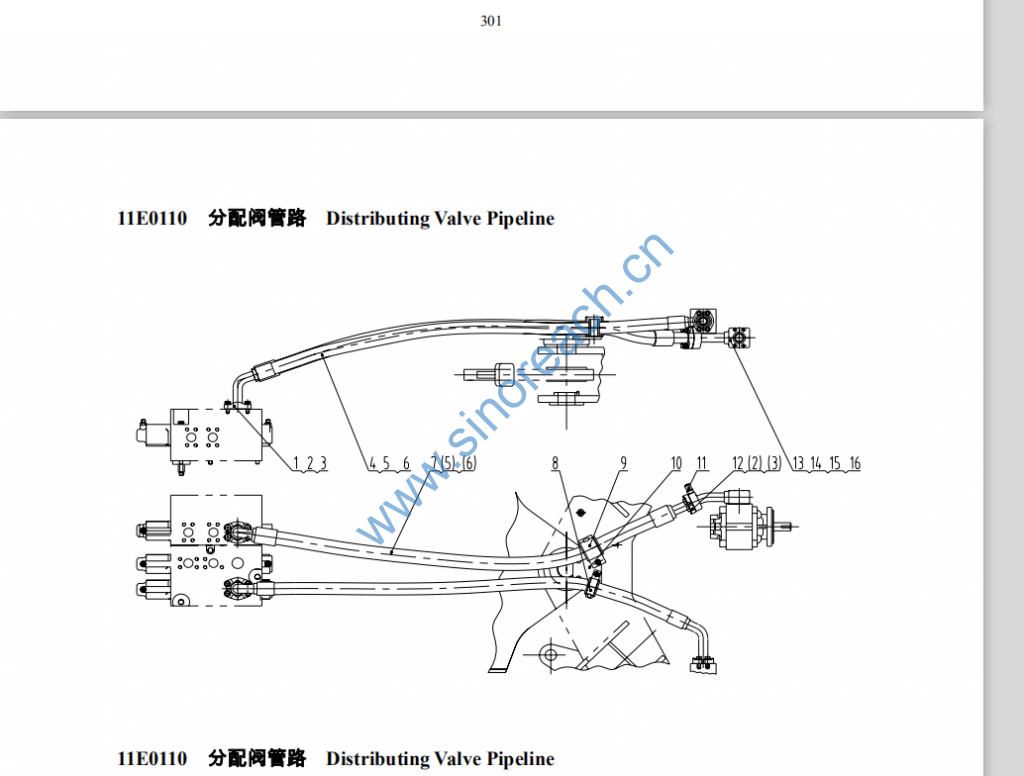

CLG842 11E0110 分配阀管路 Distributing Valve Pipeline

1 72A0003 ZL50C.9.12-1 压板 Pressboard 2
2 00B0035 GB5783-86 螺栓 Bolt M12×35-8.8-Zn.D 16
3 06B0008 GB93-87 垫圈 Washer 12 16
4 07C0277 软管总成 Hose
assembly 1
5 12B0302 GB3452.1-92 O 形圈 O-ring 46.2×3.55 2
6 12B0287 GB3452.1-92 O 形圈 O-ring 36.5×3.55 2
7 07C0269 软管总成 Hose
assembly 4SP-32-32 1
8 09C0045 管夹 Pipe clamp 1
9 09C0056 ZL50E.10.12 管夹 Pipe clamp 1
10 14A1208 固定板 Mounting
plate 1
11 44C0022 测压接头
Pressure
measuring
joint
SMK20-M14
×1.5-PC （STAUFF） 1
12 72A0010 ZL50C.10.4-6 压板 Pressboard 2
13 10D0654 钢管总成 Steel pipe
assembly 1
14 00B0018 GB5782-86 螺栓 Bolt M10×70-8.8-Zn.D 4
15 06B0002 GB93-87 垫圈 Washer 10 4
16 12B0076 GB3452.1-92 O 形圈 O-ring 38.7×3.55 1
