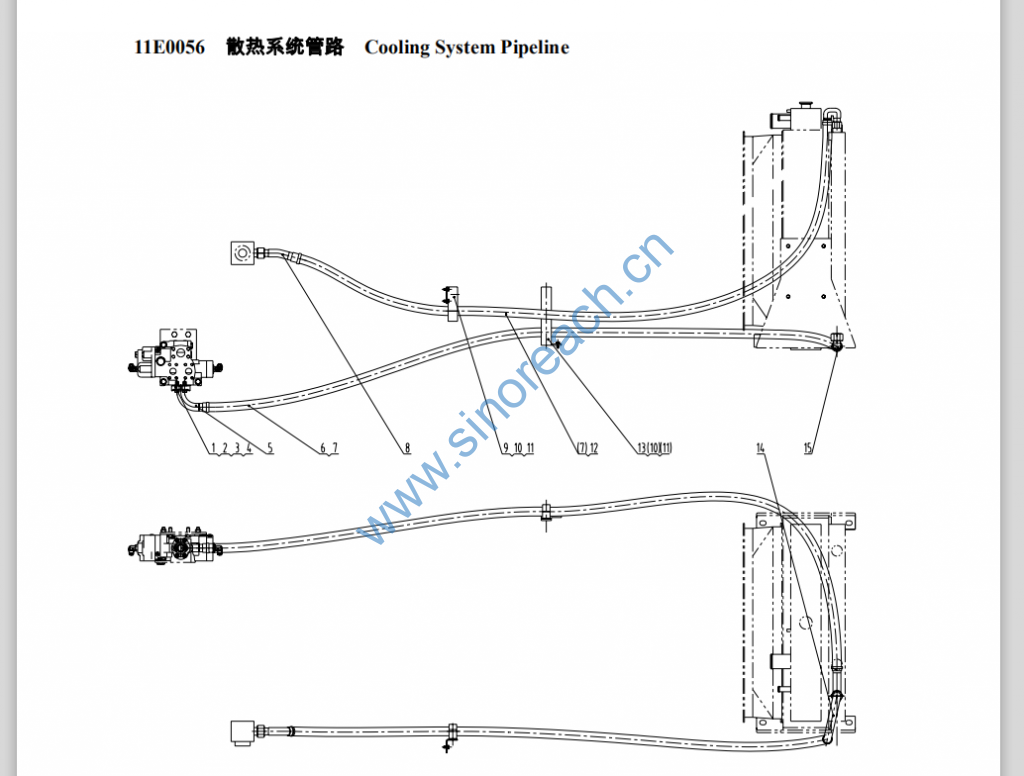

CLG842 11E0056 散热系统管路 Cooling System Pipeline

1 72A0027 ZL50C.9.17-6 压板 pressboard 1
2 00B0019 GB5783-86 螺栓 Bolt M10×30-8.8-Zn.D 4
3 06B0002 GB93-87 垫圈 Washer 10 4
4 12B0015 GB3452.1-92 O形圈 O-ring 30X3.55 1
5 15D0186 接头 Joint 1
6 30A0167 低压软管 Low pressure hose 内 径 Inside diameter
φ25长度L=3300
1
7 15B0001 ZB/T32005.1-88 双钢丝式环箍 Dual wire hoop 38 4
256
8 10D0604 钢管总成 Steel pipe assembly 1
9 17D0051 管夹总成 Pipe clamp assembly 1
10 00B0075 GB5783-86 螺栓 Bolt M8×20-8.8-Zn.D 4
11 06B0006 GB93-87 垫圈 Washer 8 4
12 30A0168 低压软管 Low pressure hose 内 径 Inside diameter
φ25长度L=3100
1
13 17D0055 管夹总成 Pipe clamp assembly 1
14 10D0590 钢管总成 Steel pipe assembly 1
15 10D0591 钢管总成 Steel pipe assembly 1
