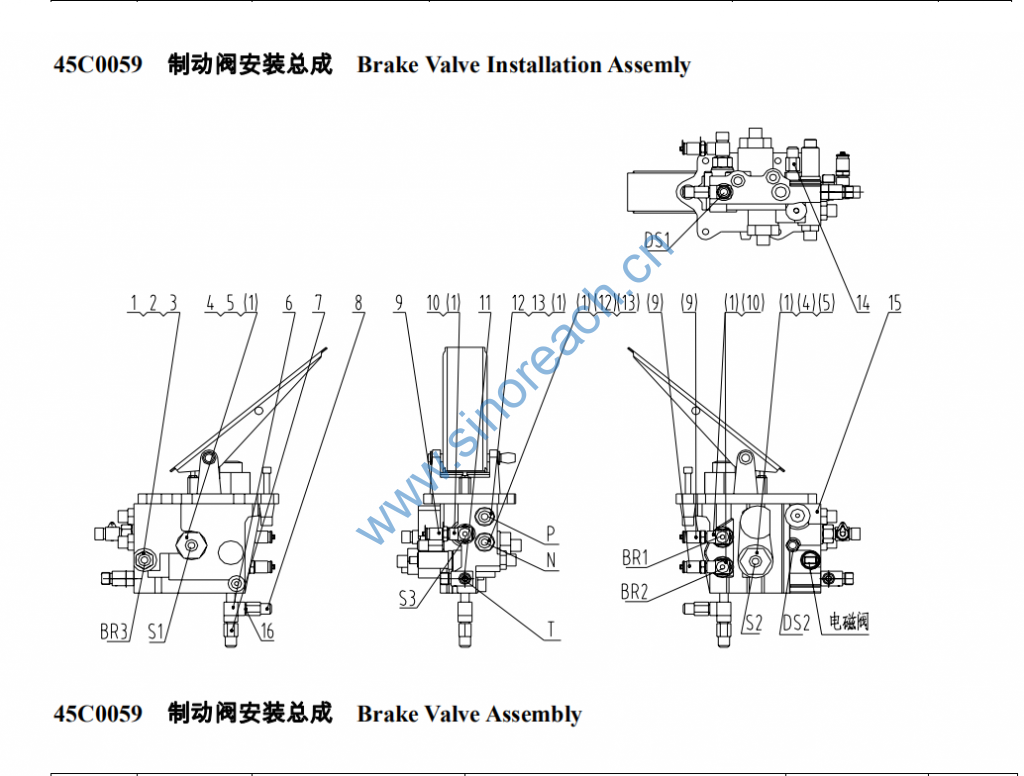

CLG842 45C0059 制动阀安装总成 Brake Valve Assembly

1 12B0285 GB3452.1-92 O 形圈 O-ring 10.6×1.8 10
2 00A0081 ZL50G.12-1 接头 Joint 1
3 34C0091 JB982-77 垫圈 Washer 16 1
4 00A0083 ZL50G.12-3 接头 Joint 2
5 06B0054 JB982-77 垫圈 Washer 33 2
6 32C0154 三通接头 T-joint 1
7 30B0181 0166-407-02-1-026(0.5
MPa) 压力开关 Pressure switch 1
8 30B0132 412 01 1 045(1.5MPa) 压力开关 Pressure switch 1
9 13C0074 SMK20-1/8NPT-PD 测压接头 Pressure measuring
joint 3
10 32C0138 三通接头 T-joint 3
11 32C0109 三通接头 T-joint 1
12 00A0082 ZL50G.12-2 接头 Joint 2
13 06B0065 JB982-77 垫圈 Washer 18 2
14 30B0182 0171-460-02-1-002F100 压力开关 Pressure switch 1
201
(10MPa)
15 12C0360
LT17MFEA-41/060-150
RAG24C4FOE/02M14-
S012
制动阀
Brake valve
1
16 12B0331 GB1235-76 O 形密封圈 O-ring 11×1.9 1
