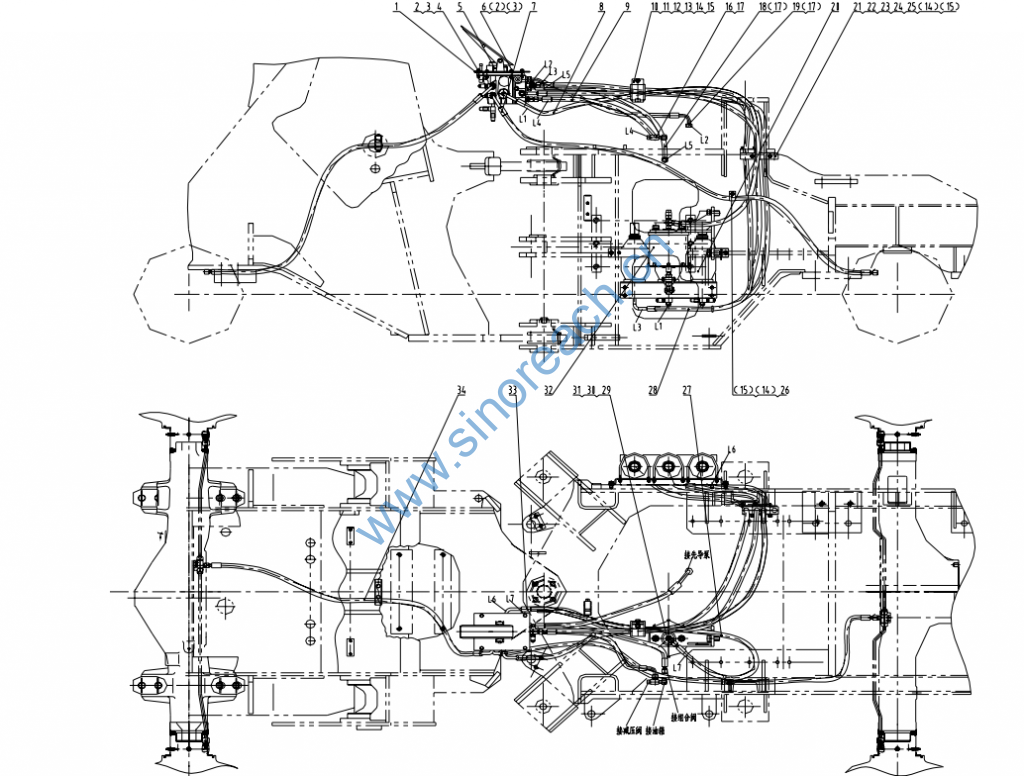

CLG842 20E0093 制动系统 Brake System

1 11A0504
制动阀安装板（1）
Mounting
plate (1) of
brake valve
1
2 00B0102 GB5783-86 螺栓 Bolt M8×35-8.8-Zn.D 8
3 06B0006 GB93-87 垫圈 Washer 8 8
4 06B0005 GB97.1-85 垫圈 Washer 8-140HV-Zn.D 4
5 45C0059
制动阀安装总成
Brake valve
installation
assembly
1
6 03B0021 GB6170-86 螺母 Nut M8-8-Zn.D 4
7 06C0035 ZL50G.12.9 φ10 高压软管 φ10 high
pressure hose I-10-160 1
8 06C0925 软管总成 Hose
assembly 1
9 06C0954 软管总成 Hose
assembly 1
10 21A0180 ZL50CI.10.12-1 下管夹 Lower clamp 1
11 21A0181 ZL50CI.10.12-2 上管夹 Cupper clamp 1
12 83A0040 ZL50CI.10.12-3 橡胶圈 Rubber ring 1
13 06B0001 GB97.1-85 垫圈 Washer 10-140HV-Zn.D 1
14 03B0053 GB6170-86 螺母 Nut M10-8-Zn.D 4
15 06B0002 GB93-87 垫圈 1 Washer 1 10 4
16 15D0285 接头 Joint 1
17 12B0285 GB3452.1-92 O 形圈 10.6×1.8 O-ring
10.6×1.8 5
18 06C1347 软管总成 Hose
assembly 1
19 06C0376 软管总成 Hose
assembly M10×50-8.8-Zn.D 1
20 45C0058 蓄能器总成 Accumulator
assembly 1
21 17B0014 ZL50G.9-1 管夹 Pipe clamp M10×20-8.8-Zn.D 2
22 10A0177 ZL50G.9-2 板 Board Bolt 1
23 00B0004 GB5783-86 螺栓 Bolt M10×50-8.8-Zn.D 2
24 20A0214 ZL50G.12-4 板 Board I-10-160 1
25 00B0005 GB5783-86 螺栓 Bolt M10×20-8.8-Zn.D 2
26 88A0159 1S0994 管夹 Pipe clamp 1
27 06C0033 ZL50G.12.6 φ10 高压软管 φ10 high
pressure hose I-10-160 1
28 06C2168 软管总成 Hose
assembly 1
29 32C0006 ZL50G.12.3 三通接头 T-joint 1
30 30B0139 420 02 1
014(11.5MPa) 压力开关 Pressure
switch 1
31 06B0083 JB982-77 垫圈 12 Washer 12 I-10-160 1
32 13C0013 ZL50G.12.1 制动油缸总成 Brake oil
cylinder 1
196
assembly
33 06C0926 软管总成 Hose 1
34 06C0037 ZL50G.12.11 φ10 高压软管 φ10 high
pressure hose I-10-160 1
