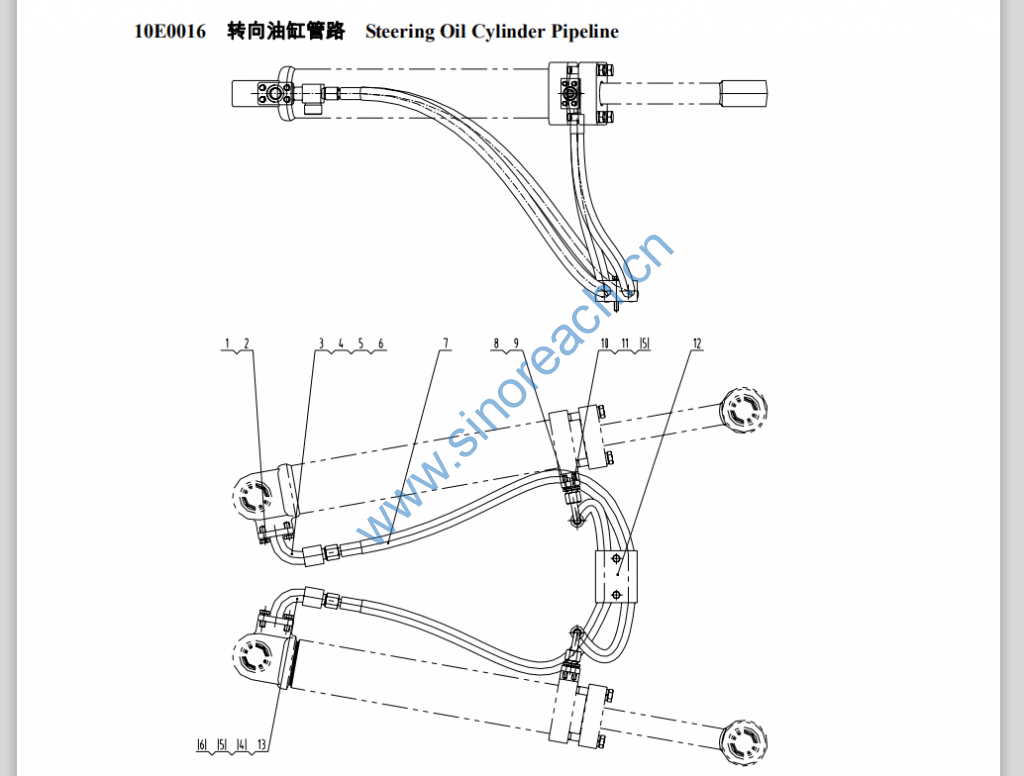

10E0016 转向油缸管路 Steering Oil Cylinder Pipeline

序号
No.
零件号
Part No.
原零件号
Old Part No.
名称
Description
规格
Size
数量
Qty.
1 00B0015 GB5783-86 螺栓 Bolt M10×25-8.8-Zn.D 8
2 06B0002 GB93-87 垫圈 Washer 10 8
3 15D0093 三通接头 T-joint 1
4 12B0113 GB3452.1-92 O形圈 O-ring 25.8×3.55 2
5 12B0371 GB3452.1-92 O形圈 O-ring 14×1.8 4
6 12B0051 GB3452.1-92 O形圈 O-ring 21.2×1.8 2
48
7 06C0163 软管总成 Hose
assembly
2
8 00B0085 GB5783-86 螺栓 Bolt M8×25-8.8-Zn.D 8
9 06B0006 GB93-87 垫圈 Washer 8 8
10 03A0028 ZL30F.9-6 接头 Joint 2
11 12B0112 GB3452.1-92 O形圈 O-ring 22.4×2.65 2
12 09C0048 管夹 Pipe clamp 1
13 15D0094 三通接头 T-joint 1
