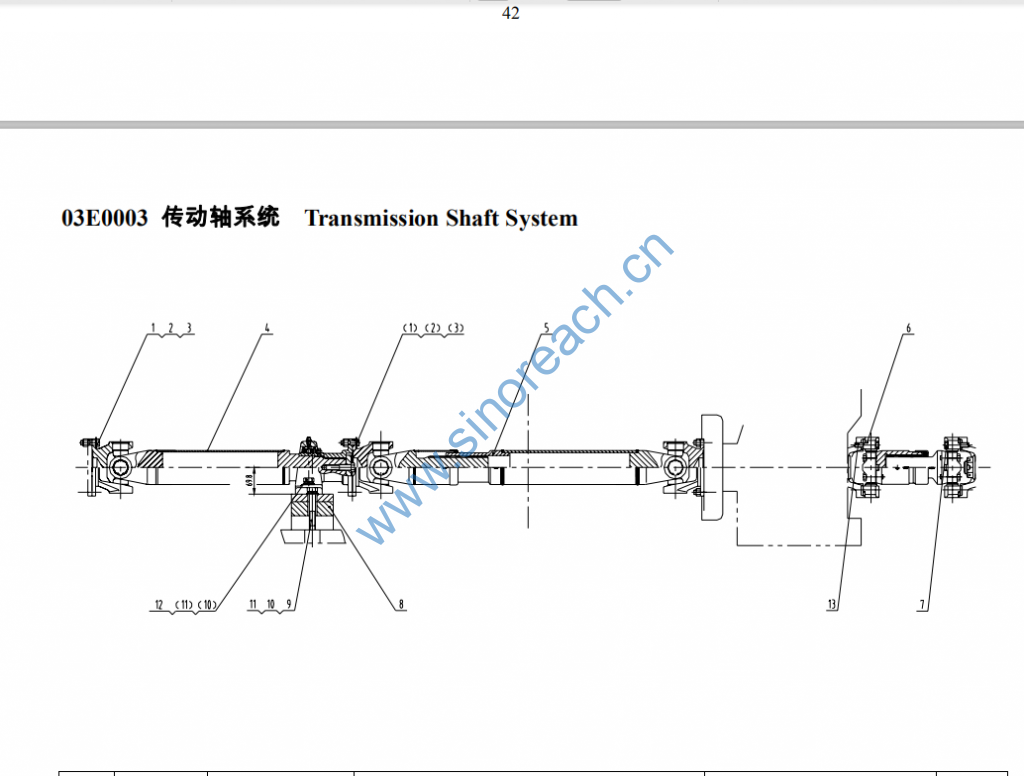

CLG842 03E0003 传动轴系统 Transmission Shaft System

序号 零件号 原零件号 零件名称 规格 数量
No Part.No Old.Part.No Description Size Qty.
1 04B0007 ZL50C.4-1 铰孔螺栓 Fitting bolt 16
2 03B0025 CB071215-3 锁紧螺母 Lock nut M12 16
3 06B0009 GB97.1-85 垫圈 Washer 14-140HV-Zn.D 4
4 41C0039
前传动轴及支承
总成
Fronttransmission
shaft and bearing
assembly

1
5 51C0036 中间传动轴 Intermediate
transmission shaft
1
6 51C0038 后传动轴 Rear transmission
shaft
1
7 01B0207 GB5786-86 螺栓 Bolt M12×1.5×55-8.8-Zn.D 4
8 50D0057 支承板 Supporting plate NSK UCP212 1
9 01B0145 GB5782-86 螺栓 Bolt M16×90-8.8-Zn.D 2
10 06B0015 GB93-87 垫圈 Washer 16 4
11 06B0098 GB97.1-85 垫圈 Washer 16-200HV-Zn.D 4
12 00B0247 GB5783-86 螺栓 Bolt M16×55-8.8-Zn.D 2
13 01B0301 0S1579 螺栓 Bolt 1/2-20UNF 4
