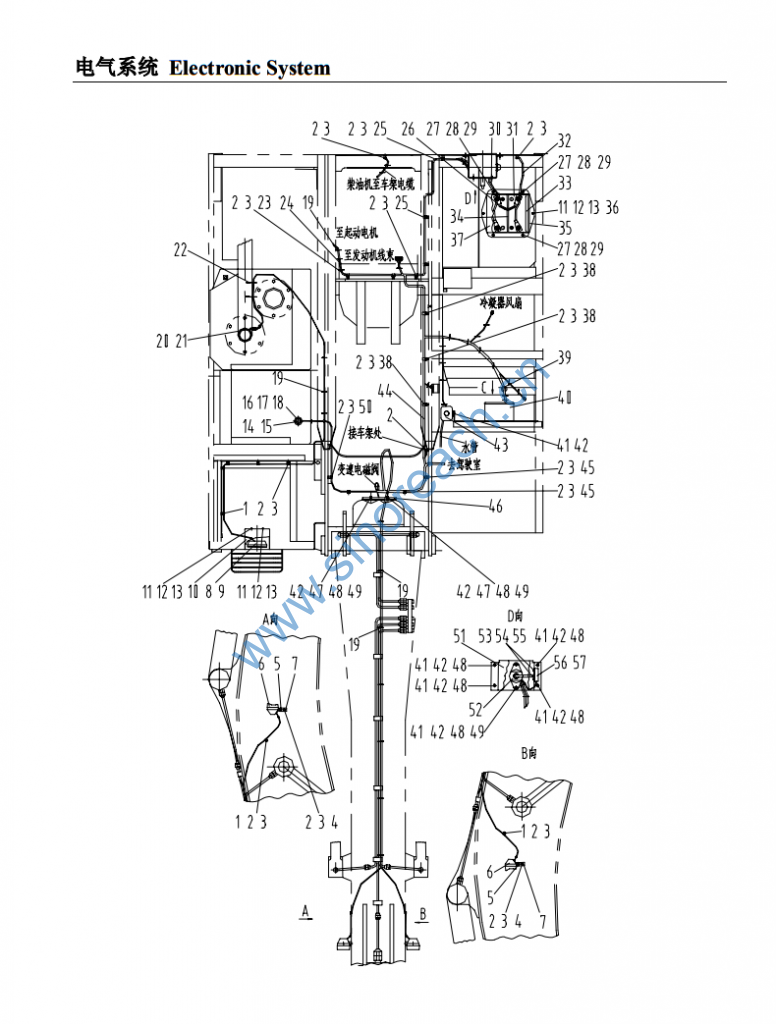

CLG200 电气系统 Electronic System

1 20A1851 线夹 10 Clip 10
2 00B0005 螺栓 M10X20-8.8-Zn.D Bolt 26 GB5783-86
3 06B0001 垫圈 10-140HV-Zn.D Washer 26 GB97.1-85
4 06B0002 垫圈 10 Lock Washer 2 GB93-87
5 83A0188 橡胶垫圈 12 Rubber Pad 4
6 32B0067 动臂灯 Boom Lamp 2 506 工作灯
7 22A0448 工作灯安装弯板 Bracket 2
8 32B0065 车架灯 Chassis Lamp 1 535GE-F
9 83A0181 橡胶垫圈 10 Rubber Pad 1
10 20A1825 车架灯罩 Cover 1
11 00B0075 螺栓 M8X20-8.8-Zn.D Bolt 4 GB5783-86
12 06B0006 垫圈 8 Lock Washer 4 GB93-87
13 06B0005 垫圈 8-140HV-Zn.D Washer 4 GB97.1-85
14 20A0644 盖 Cover 1
15 30B0011 燃油量传感器 Fuel Sender 1 224 082 005 028R
16 01B0356 螺栓 M5X30-8.8-Zn.D Bolt 5 GB5782-86
17 06B0017 垫圈 5 Lock Washer 5 GB93-87
18 06B0066 垫圈 5-140HV-Zn.D Washer 5 GB97.1-85
19 37B0004 尼龙扎带 Tie 20 ZD200X5
20 30B0010 液压油温报警开关 Temp. Switch 1 X10 232 001 002
21 06B0065 组合密封垫 18 Integral Seal 1 JB982-77
22 37B0010 扎带 Tie 5 ZD300X8
23 20A1852 线夹 15 Clip 3
24 08C0053 总开关至起动电机电缆 Cable 1
25 20A1858 线夹 25X50 Clip 6
26 08C0466 蓄电池连接电缆 Cable 1
27 01B0381 螺栓 M12X200-8.8-Zn.D Bolt 4 GB5782-86
28 06B0008 垫圈 12 Lock Washer 4 GB93-87
29 06B0059 垫圈 12-140HV-Zn.D Washer 4 GB96-85
30 08C0448 蓄电池正极至总开关电缆 Cable 1

31 37B0077 蓄电池 Battery 2 BA31750T
32 08C0447 蓄电池负极至车架电缆 Cable 1
33 82A0167 电瓶上垫板 Rubber Mat 2
34 82A0166 电瓶垫板 Rubber Mat 1
35 00D0626 蓄电池固定架 Bracket 1
36 03B0021 螺母 M8-8-Zn.D Nut 2 GB6170-86
37 43D0137 电瓶罩 Cover 1
38 20A1854 线夹 27 Clip 3
39 83A0144 护孔圈 Rubber Separator 1
40 46C0469 控制箱线路总成 Cabinet 1
41 03B0014 螺钉 M6X16-4.8-Zn.D Screw 8 GB818-85
42 06B0003 垫圈 6 Lock Washer 10 GB93-87
43 43B0008 前窗清洗器总成 Screen Washer 1 XD204
44 08C0457 CLG200-3 车架线束 Harness 1
45 20A1855 线夹 35 Clip 3 Q68630F4
46 38B0007 喇叭 Horn 1 DL50BG
47 00B0023 螺栓 M6X25-8.8-Zn.D Bolt 2 GB5783-86
48 06B0024 垫圈 6-140HV-Zn.D Washer 8 GB97.1-85
49 03B0036 螺母 M6-8-Zn.D Nut 4 GB6170-86
50 20A1853 线夹 22 Clip 4
51 21A1192 电源总开关罩 Cover 1
52 34B0088 电源总开关 Power Switch 1 6EK 001 559-001
53 04B0090 螺钉 M4X10-4.8-Zn.D Screw 6 GB818-85
54 06B0022 垫圈 4 Lock Washer 6 GB93-87
55 06B0097 垫圈 4-140HV-Zn.D Washer 6 GB97.1-85
56 10A0820 双路保险盒盖 Cover 1
57 37B0101 50A 保险片 Fuse(50A) 1 配 BX2022 使用
