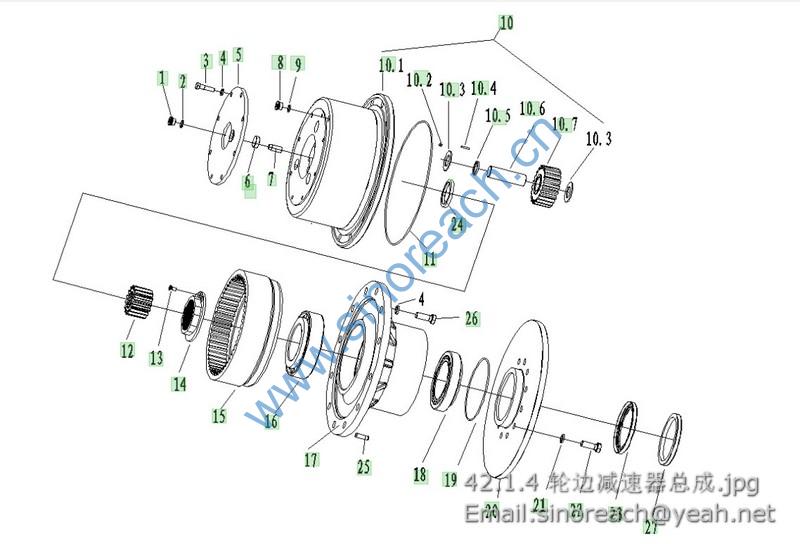

FL935E B00718+ZL30.2.2E 轮边减速器总成

配件编号 配件名称 配件数量 配件类型 图位置编号
B00718+ZL30.2.2.4E 行星架总成 1 分总成 10
B00718+ZL30.2.2-1 O型密封圈 1 零件 11
B00718+ZL30.2.2-10D 行星轮轴 3 零件 10.6
B00718+ZL30.2.2-12 挡块 1 零件 6
B00718+ZL30.2.2-12D 挡块 1 零件 6-1
B00718+ZL30.2.2-13 太阳轮 1 零件 12
B00718+ZL30.2.2-14 锁紧螺母 1 零件 14
B00718+ZL30.2.2-19 调整支柱 1 零件 7
B00718+ZL30.2.2-20 内包骨架旋转轴唇型密封圈MFC120X150X16 1 零件 23
B00718+ZL30.2.2-2E 轮毂 1 零件 17
B00718+ZL30.2.2-3D 内齿轮 1 零件 15
B00718+ZL30.2.2-16D 制动盘 1 零件 20
B00718+ZL30.2.2-4E 行星架 1 零件 10.1
B00718+ZL30.2.2-5 行星轮 3 零件 10.7
B00718+ZL30.2.2-7D 盖 1 零件 5
B00718+ZL30.2.2-8 行星轮垫片 3 零件 10.3
B00718+ZL30.2.2-9 隔套 3 零件 10.5
B00718+ZL30.2-6 螺塞M16X1.5 1 零件 8
B00718+ZL30.2-9 螺塞M20X1.5 1 零件 1
B00718+ZL30J.2.2-1 O型密封圈 1 零件 19
GBT119.2-12X32-A0P 圆柱销 2 零件 25
GBT297-32022 圆锥滚子轴承 1 零件 18
GBT297-32221 圆锥滚子轴承 1 零件 16
GBT308-6-G100-b 钢球 3 零件 10.2
GBT309-4X23.8-G2X-2X-4 滚针 168 零件 10.4
GBT3452.1-13.2X2.65G 液压气动用O形橡胶密封圈 1 零件 9
GBT3452.1-17X2.65 液压气动用O形橡胶密封圈 1 零件 2
GBT5782-M16X45-8.8-A3L 六角头螺栓 12 零件 22
GBT5783-M12X40-8.8-A3L 六角头螺栓 3 零件 26
GBT5785-M12X1.5X25-8.8-A2L 六角头螺栓 8 零件 3
GBT70.3-M8X20-8.8-A2L 内六角沉头螺钉 1 零件 13
GBT894.1-48 轴用弹性挡圈 1 零件 24
GBT93-12-A0P 标准型弹簧垫圈 9 零件 4
GBT93-16-A0P 标准型弹簧垫圈 12 零件 21
GBT9877.1-FB120X150X14 内包骨架旋转轴唇型密封圈 1 零件 27
