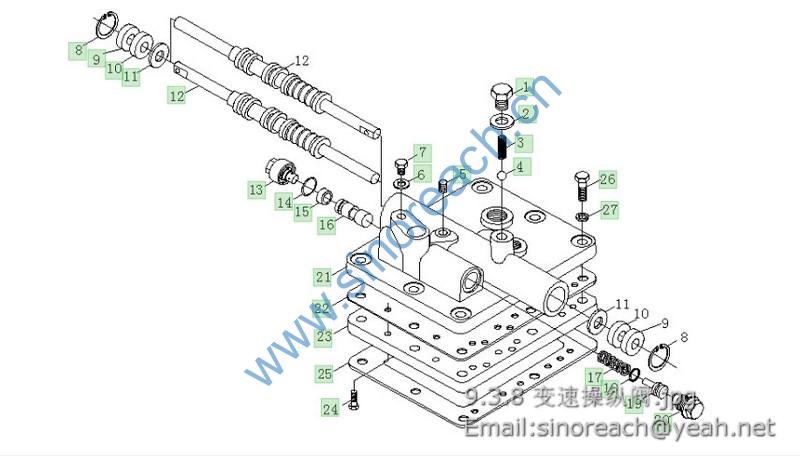

FL935E B00745+ZL428-00 变速操纵阀

配件编号 配件名称 配件数量 配件类型 图位置编号
B00745+ZL428-12 制动滑阀 1 分总成 16
B00745+ZL428-13 弹簧 1 分总成 17
B00745+ZL428-14 弹簧座 1 分总成 19
B00745+ZL428-15 螺塞 1 分总成 20
GBT308-9.5-G200-b 钢球 1 分总成 4
GBT3452.1-16X2.4G O形橡胶密封圈 1 分总成 18
GBT3452.1-22X2.4G O形橡胶密封圈 1 分总成 14
B00745+ZL428-11 皮碗 1 分总成 15
GBT5782-M10X50-8.8-A3L 六角头螺栓 8 分总成 26
GBT70.1-M6X16-8.8 内六角圆柱头螺钉 15 分总成 24
GBT893.1-30 孔用弹性挡圈 2 分总成 8
GBT93-10-A0P 标准型弹簧垫圈 8 分总成 27
JB1002-1977-10 组合垫 1 分总成 6
JB1002-1977-12 组合垫 1 分总成 2
B00745+HG4-692-67-PD14X30X10 油封 2 分总成 9
B00745+HG4-692-67-PD14X30X8 油封 2 分总成 10
B00745+siduZ1/8 丝堵 1 分总成 5
B00745+Z320471180 垫圈 2 分总成 11
B00745+Z320471190 弹簧(定位簧) 1 分总成 3
B00745+Z320471200 螺钉(M12X1.25) 1 分总成 1
B00745+Z320471300 操纵阀杆 1 分总成 12
B00745+Z428-10 进气接头 1 分总成 13
B00745+ZL30-030034 纸垫 1 分总成 25
B00745+ZL428-01 底板 1 分总成 23
B00745+ZL428-02 阀体 1 分总成 21
B00745+ZL428-03 垫片 1 分总成 22
B00745+ZL428-09 螺塞M10X1-6h 1 分总成 7
