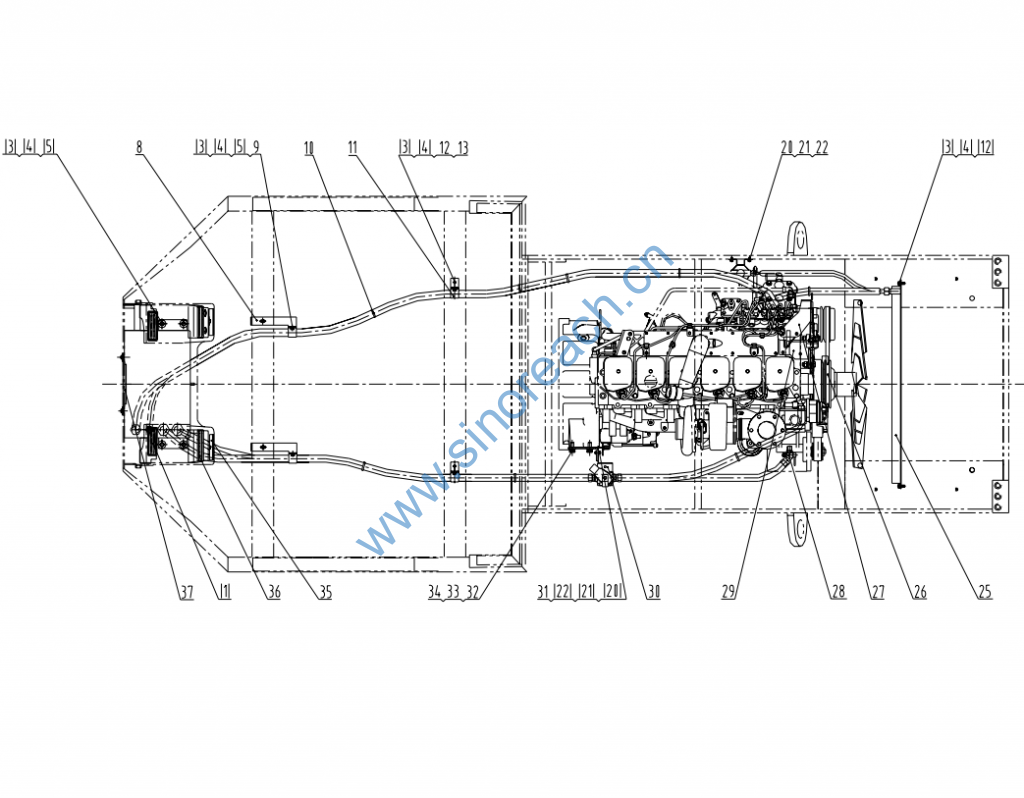

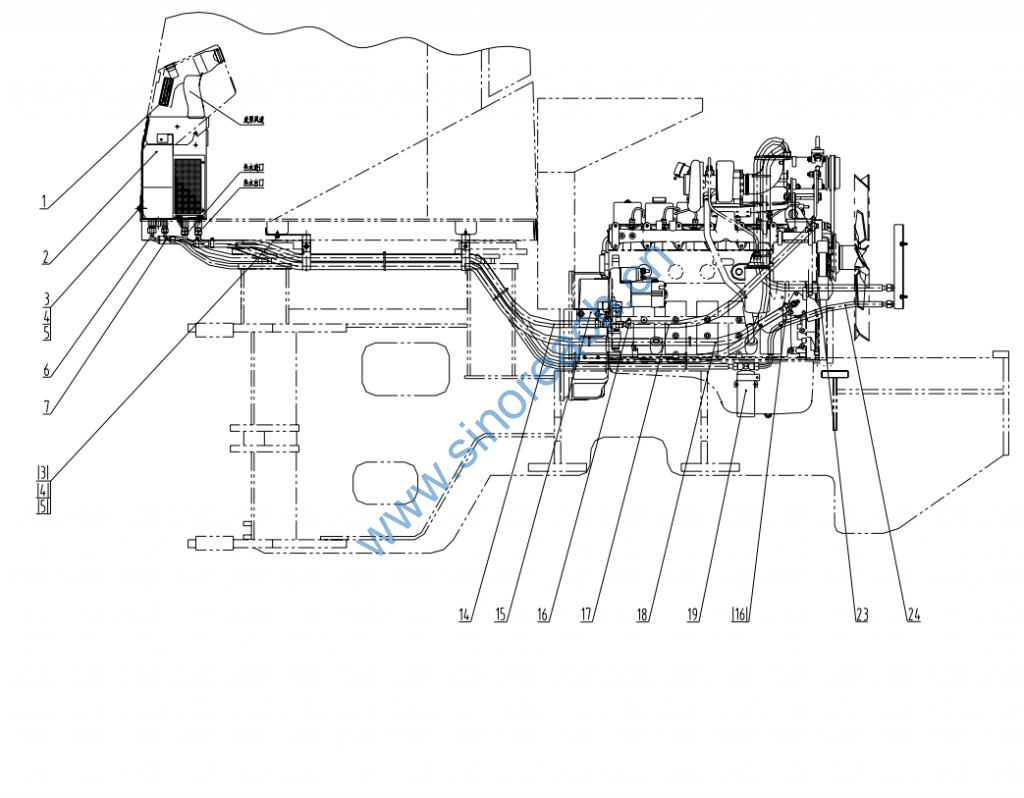

CLG835 23E0113 001 空调系统（无氟）

1 86A0084 出风口 LOUVER 4
2 46C0645 蒸发器总成 EVAPORATO
R ASSEM. 1
3 00B0075 GB5783-86 螺栓 BOLT M8×20-8.8-ZN.D 18
4 06B0006 GB93-87 垫圈 WASHER 8 18
5 06B0086 GB96-85 垫圈 WASHER 8-140HV-ZN.D 12
6 46C0817 蒸发器至压缩机管 HOSE 1
7 46C0823 储液罐至蒸发器管 HOSE 1
8 20A3265 弯板 BEND PLATE 2
9 03B0021 GB6170-86 螺母 NUT M8-8-ZN.D 4
10 37B0004 ZD-200×5 尼龙扎带 LOCKING
CABLE TIES 15
11 09C0126 Q68725F4 双管夹 CLAMP 4
12 06B0005 GB97.1-85 垫圈 WASHER 8-140HV-ZN.D 6
13 20A1612 弯板 BEND PLATE 2
14 84A0240 水管 HOSE φ16 1
15 21A2565 电磁水阀安装板 PLATE 1
16 09C0235 卡箍（达克罗） COLLAR
CLAMP φ16-φ25，12MM 1
17 84A0259 水管 HOSE φ16 1
18 84A0241 水管 HOSE φ16 1
19 46C0862
不带过渡线束，
用于 R134a 冷
媒
储液罐总成 DRYER 1
20 00B0022 GB6170-86 螺栓 BOLT M6×16-8.8-ZN.D 4
21 06B0003 GB93-87 垫圈 WASHER 6 4
22 06B0024 GB97.1-85 垫圈 WASHER 6-140HV-ZN.D 4
23 46C0816 压缩机至冷凝器管 HOSE 1
24 46C0822 冷凝器至储液罐管 JOSE 1
25 46C0308 冷凝器总成 CONDENSOR
ASSEM. 1
26 84A0221 17-490 冷气三角皮带 BELT 1
27 46C0110 SD-5H14 压缩机 COMPRESSO
R 1
28 46C0487 暖风进水阀 VALVE 1
29 46C1342 压缩机支架总成 BRACKET 1
30 46C0646 电磁水阀总成
ELECTROMA
GNETIC
VALVE
1
31 03B0036 GB6170-86 螺母 NUT M6-8-ZN.D 2
32 00B0031 GB5783-86 螺母 NUT M12×20-8.8-ZN.D 2
33 06B0008 GB93-87 垫圈 WASHER 12 2
34 06B0007 GB97.1-85 垫圈 WASHER 12-140HV-ZN.D 2
35 46C0747 英文版 空调控制面板 OPERATE
PANEL 1
36 86A0127 大出风口 LOUVER 2
37 46C0311 新风过滤器 FRESH AIR
FILTER 1
