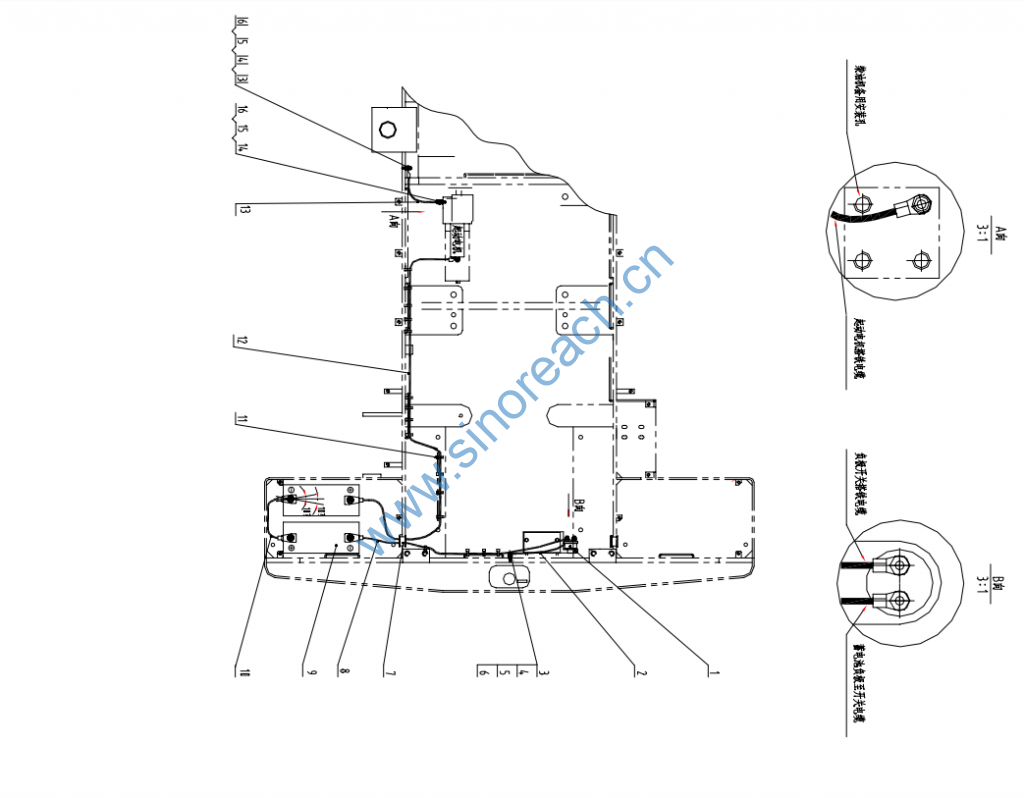

CLG835 22E0290 001 电瓶线路 BATTERY WIRING

1 34B0087 K01K18 负极开关 DISCONNECT
SWITCH 1
2 08C0639 负极开关搭铁
电缆 CABLE 1
3 05B0072 双头螺柱 BOLT 2
4 06B0001 GB97.1-85 垫圈 WASHER 10-140HV-Zn.D 4
5 06B0002 GB93-87 垫圈 WASHER 10 4
6 03B0053 GB6170-86 螺母 NUT M10-8-Zn.D 2
7 83A0142 护孔圈 RUBBER RING φ60 2
8 08C0691 蓄电池负极至
开关电缆
CABLE 1
9 37B0108 6-QW-120T 蓄电池 BATTERY 120Ah/850CCA 2
10 08C0485 蓄电池连接电
缆
CABLE 1
11 37B0004 ZD200×5 尼龙扎带 LOCKING
CABLE TIES 16
12 08C0747 蓄电池正极至
起动电机电缆
CABLE 1
13 08C0595 起动电机搭铁
电缆
CABLE 1
14 00B0017 GB5783-86 螺栓 BOLT M12×30-8.8-Zn.
D 1
15 06B0007 GB97.1-85 垫圈 WASHER 12-140HV-Zn.D 3
16 06B0008 GB93-87 垫圈 WASHER 12 1
