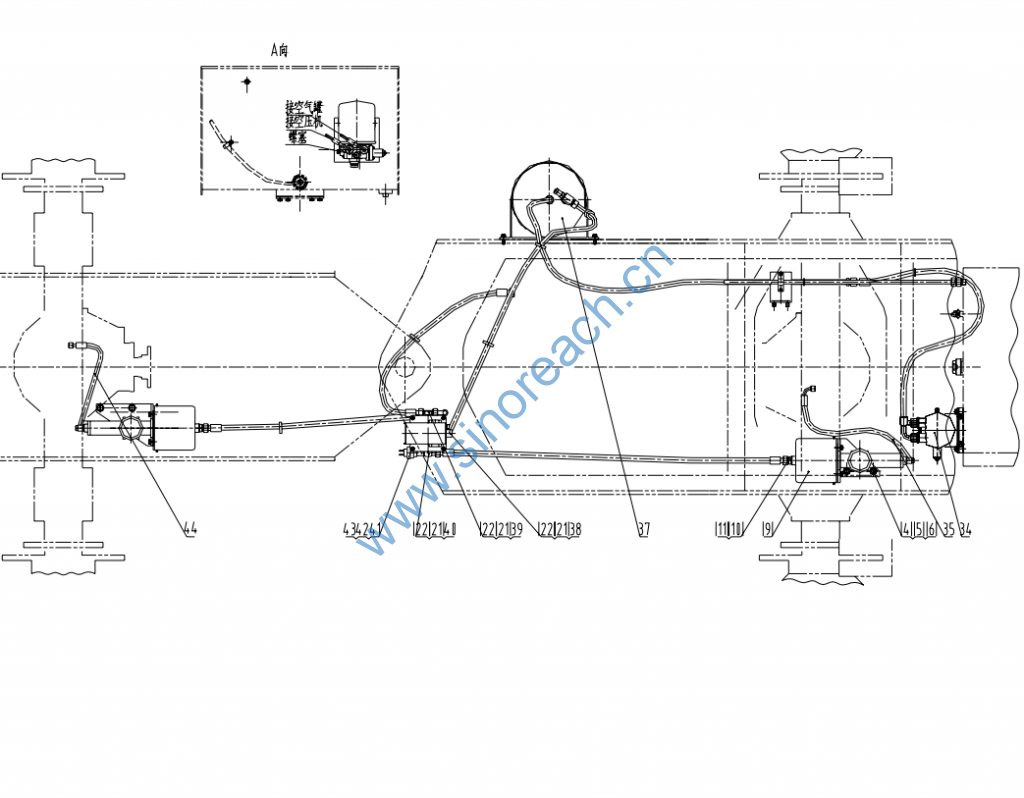

CLG835 20E0143 003 行车制动系统 BRAKE SYSTEM

1 01B0244 管接头螺栓 BOLT 2
2 12B0356 GB3452.1-92 O 形圈 “O” RING 16×1.8 4
3 03A0067 ZJ160D-12 管接头 CONNECT
OR 2
4 00B0038 GB5783-86 螺栓 BOLT M14×30-8.8-ZN.D 10
5 06B0013 GB93-87 垫圈 WASHER 14 10
6 06B0009 GB97.1-85 垫圈 WASHER 14-140HV-ZN.D 10
7 23A1073 前加力器支
架 BRACKET 1
9 13C0067
LG40A-351000
1/LG-ZL50/ZJ1
60D
加力器总成 CYLINDER
GROUP 2
10 00A0050 ZL50C.12-6 接头 CONNECT
OR 5
11 82A0028 ZL50C.12-2 垫 WASHER 6
12 04C0079 低压软管 HOSE 1
13 81A0009 ZL50C.12.3-2 垫 WASHER 10
14 03C0054 YD1000W 尼龙管 NYLON
HOSE
L1000，一端弯头 90
度 1
15 13C0004 XM-60C 气制动阀总
成
VALVE
ASSEM. 1
16 04C0014 ZL50A.12.34A 低压软管 HOSE L1600 1
17 04C0103 低压软管 HOSE L1620 ， φ12.7-1P
（一端弯头 90°） 2
18 04C0137 软管总成 HOSE 1
19 02A0293 三通接头 CONNECT
OR 1
20 13C0029 CT6B9664\6B9
664 安全阀 RELIEF
VALVE 1
21 12B0242 GB1235-76 O 形圈 “O” RING 25×2.4 1
22 03B0215 ZL50C.12A-20 锁紧螺母 NUT 1
23 02C0428 钢管总成 TUBE 1
24 20A1514 管夹 CLAMP 1
25 06B0003 GB93-87 垫圈 WASHER 6 2
26 00B0021 GB5783-86 螺栓 BOLT M6×12-8.8-ZN.D 2
27 22A1321 支架 BRACKET 1
28 00B0011 GB5783-86 螺栓 BOLT M12×25-8.8-ZN.D 2
29 06B0008 GB93-87 垫圈 WASHER 12 2
30 37B0004 ZD200×5 尼龙扎带 NYLON
BELT 8
31 23A3621 支架 BRACKET 1
33 00A0238 接头 CONNECT
OR 1

34 13C0201 空气干燥器安
装总成
DESICCAT
OR ASM 1
35 05C0878 软管总成 HOSE 1
37 13C0054 ZL30.12.8 空气罐总成 RESERVOI
R ASSEM 1
38 15D0159 组合接头 CONNECT
OR 1
40 02A0261 三通接头 CONNECT
OR 1
41 06B0006 GB93-87 垫圈 WASHER 8 6
42 00B0020 GB5783-86 螺栓 BOLT M8×30-8.8-ZN.D 4
43 03B0021 GB6170-86 螺母 NUT M8-8-ZN.D 4
44 05C0091 ZL30.12.11 制动软管 HOSE 1
46 11A0505 制动阀安装板
（2） PLATE 1
47 00B0005 GB5783-86 螺栓 BOLT M10×20-8.8-ZN.D 4
48 06B0002 GB93-87 垫圈 WASHER 10 4
