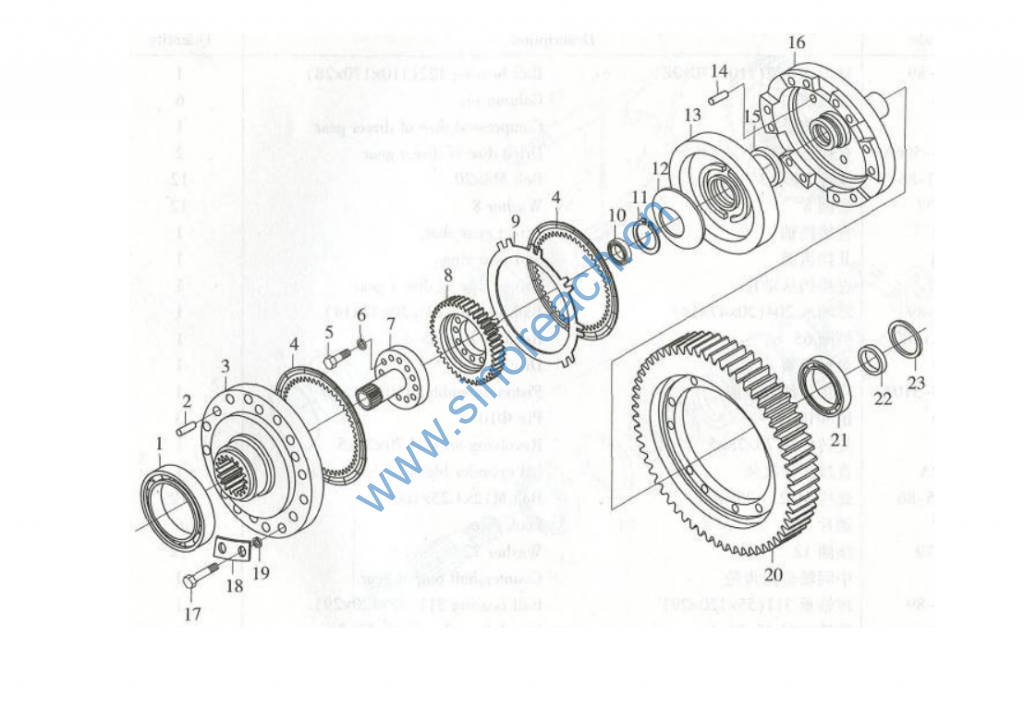

9F20-230000 – Третий вал (3rd shaft assembly)

1 GB276-89 Подшипник 122(110x170x28) Ball bearing 122(110x170x28) 1
2 403504 Штифт Column pin 6
3 403501 Прижимной диск прямой передачи Compressed disc of direct gear 1
4 403505-506A Ведущий диск прямой передачи Drive disc of direct gear 2
5 GB5783-86 Болт M8x20 Bolt M8x20 12
6 GB93-87 Шайба 8 Washer 8 12
7 403502 Вал прямой передачи Direct gear shaft 1
8 403509 Вторая шестерня 2nd gear ring 1
9 403507 Ведомый диск прямой передачи Driven disc of direct gear 1
10 GB276-89 Подшипник 204(20x47x14) Ball bearing 204(20x47x14) 1
11 GB894.1-87 Стопорное кольцо 65 Retainer ring 65 1
12 403513 Дисковая пружина Disc spring 1
13 403508-510A Поршень прямой передачи Piston assembly of direct gear 1
14 403516 Штифт Ф10 Pin Ф10 3
15 403101 Уплотнение 70x78x5 Revolving oil seal 70x78x5 1
16 403512A Корпус цилиндра муфты прямой передачи Oil cylinder block of direct gear 1
17 GB5785-86 Болт M12x1.25×100 Bolt M12x1.25×100 12
18 403517 Стопорный диск Lock disc 6
19 GB93-79 Шайба 12 Washer 12 12
20 403511 Промежуточная выходная шестерня Countershaft output gear 1
21 GB276-89 Подшипник 311(55x120x29) Ball bearing 311(55x120x29) 1
22 403102 Уплотнение 45x53x5 Revolving oil seal 45x53x5 1
23 403105 Кольцо регулировочное Adjusting ring 1
