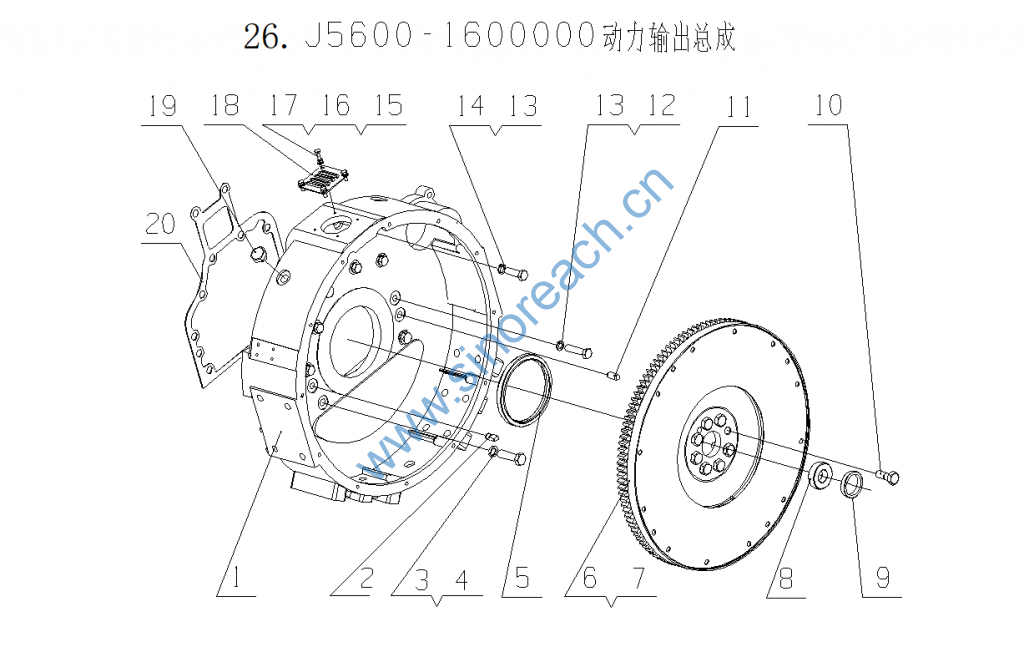

J5600-1600000 动力输出总成 Power Output Assembly

序号 Item 图 号 Part No. 名 称 Name 数量 Qty. 备 注 Remark
1 A3200-1600401A 飞轮壳 Flywheel housing 1
2 6105Q-1600011 扁销 Flat pin 1
3 Q40314 垫圈14 Washer 14 2
4 Q150B1450TF2 螺栓M14×50 Bolt M14×50 2
5 150-1002062 曲轴后油封 Crankshaft rear oil seal 1 易损件 EWP
A3206-1005360 飞轮及齿圈组件 Flywheel and geared ring 1 包括6.7 Including item 6, 7
6 A3206-1005361 飞轮 Flywheel 1
7 A3206-1005362 齿圈 Gear circle 1
8 GB/T276-6205-2RS 深沟球轴承 Ball bearing 1 易损件 EWP
9 397A-1600050 轴承衬垫 Bearing bushing 1
10 6QA1-1005044A 飞轮螺栓 Flywheel bolt 8
11 Q5221224 销12×24 Pin 12×24 1
12 Q150B1250TF2 螺栓M12×50 Bolt M12×50 6
13 Q40312 垫圈12 Washer 12 8
14 Q150B1240TF2 螺栓M12×40 Bolt M12×40 2
15 Q40106 垫圈6 Washer 6 4
16 Q40306 垫圈6 Washer 6 4
17 Q150B0616 螺栓M6×16 Bolt M6×16 4
18 B3000-1600021 盖板 Cover plate 1
19 Q/YC198-18 螺塞M18×1.5 Screw plug M18×1.5 1
20 330-1600016 离合器壳垫片 Clutch housing gasket 1 易损件 EWP
