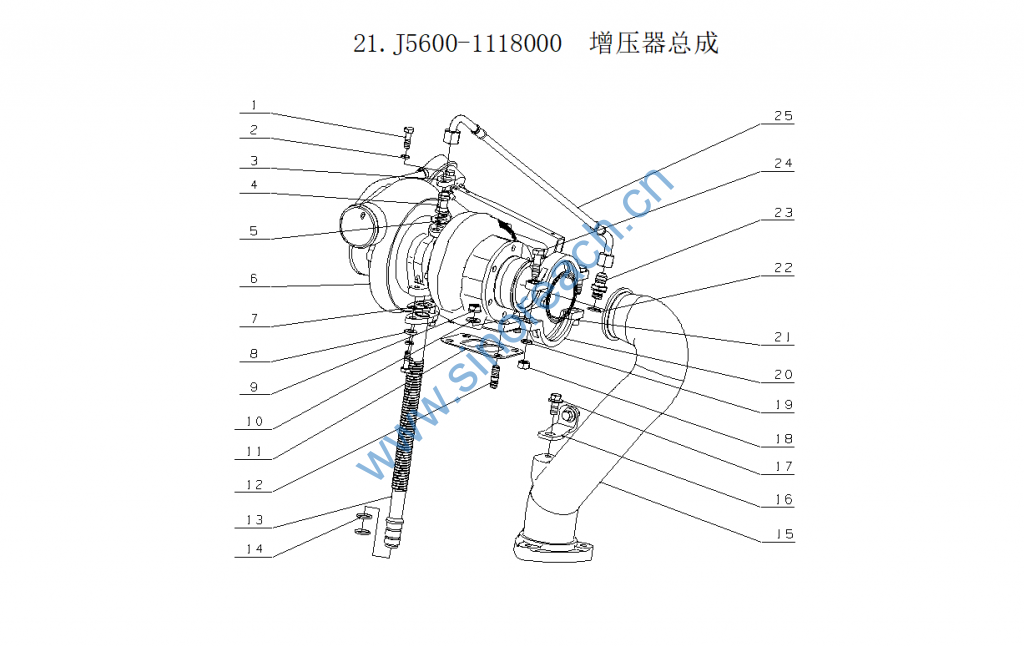

J5600-1118000 增压器总成 Turbocharger Assembly

序号 Item 图 号 Part No. 名 称 Name 数量 Qty. 备 注 Remark
1 Q150B0825TF2 螺栓M8×25 Bolt M8×25 4
2 Q40308 垫圈8 Washer 8 4
3 475D-1118022 法兰压板 Flange 1
4 475D-1118021 增压器进油接头 Turbocharger oil inlet joint 1
5 150-1118031B 垫片 Washer 1 易损件 EWP
6 J5600-1118100-135 增压器 Turbocharger 1 选装件 Optional
7 B3000-1118041 垫片 Washer 1 易损件 EWP
8 6105Q-3509013 垫圈 Washer 2
9 M3000-1008206A 螺母 Nut 4
10 Q40110 垫圈10 Washer 10 4
11 L3000-1118002 增压器垫片 Turbocharger gasket 1
12 L3000-1118011 双头螺柱 Stud 4
13 L3002-1118340B 增压器回油管 Turbocharger oil return pipe 1
14 YC208-B01700F O形圈2.65×17 O-ring 2.65×17 2 易损件 EWP
15 J5600-1008203 涡轮后排气接管 Turbine rear Exhaust pipe 0
16 J5600-1008212 支架 Bracket 0
17 Q1841020 螺栓M10×20 Bracket 0
18 Q340B10 螺母M10 Nut M10 0
19 Q40310 垫圈10 Lock Washer 10 0
20 G0100-1118072C 涡轮后卡环 Turbine rear circlip 2
21 G0100-1118073A 垫片 Washer 1 易损件 EWP
22 Q/YC149-14 复合式密封垫圈14 Seal washer 14 1 易损件 EWP
23 A30-1118021 进油软管接头 Oil intake hose joint 1
24 Q150B1035 螺栓M10×35 Bolt M10×35 2
25 B4000-1118030 增压器进油软管 Turbocharger oil inlet hose 1
