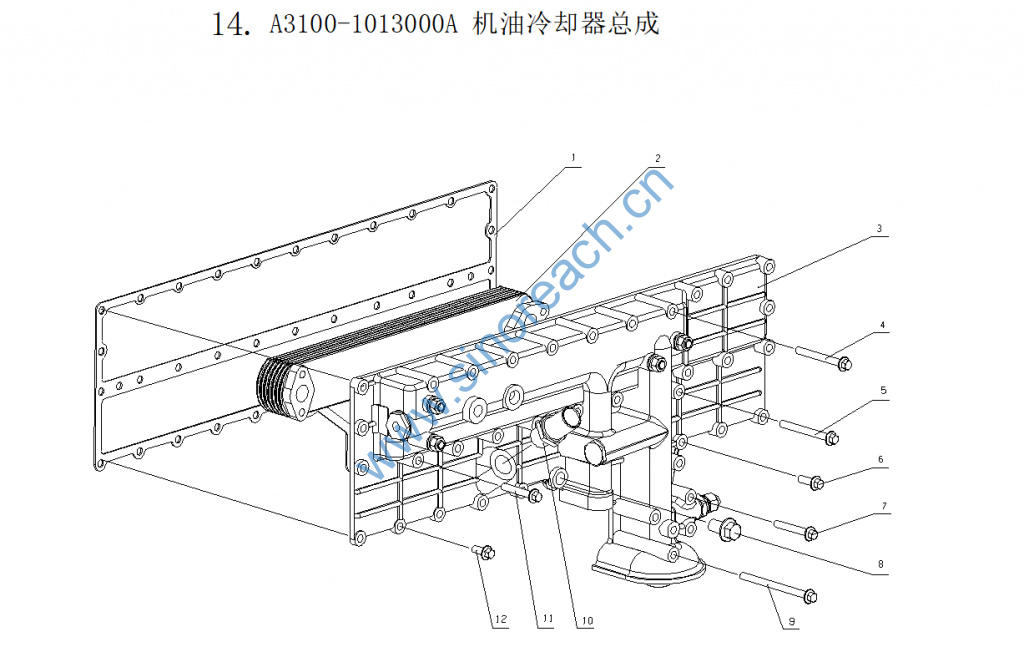

A3100-1013000A 机油冷却器总成 Oil Cooler Assembly

序号 Item 图 号 Part No. 名 称 Name 数量 Qty. 备 注 Remark
1 A3100-1013001A 机油冷却器垫片 Oil cooler spacer 1
A3100-1013010D 机油冷却器 Oil cooler 1 包括2-12 Including item 2-12
2 A3000-1013020 机油冷却器芯 Oil cooler core 1
3 A3100-1013011D 机油冷却器盖 Oil cooler cover 1
4 Q1840875TF2 螺栓M8×75 Bolt M8× 75 7
5 Q1840880TF2 螺栓M8×80 Bolt M8× 80 3
6 Q1840825TF2 螺栓M8×25 Bolt M8× 25 14
7 Q1840855 螺栓M8×55 BoltM8× 55 2
8 Q1841425 螺栓M14×25 Bolt M14× 25 1
9 Q18408110 螺栓M8×110 Bolt M8× 110 1
10 475D-1002071A 回油接头 Oil return union bolt 1
11 Q1840850 螺栓M8×50 Bolt M8× 50 7
12 Q1840820 螺栓M8×20 Bolt M8× 20 4
