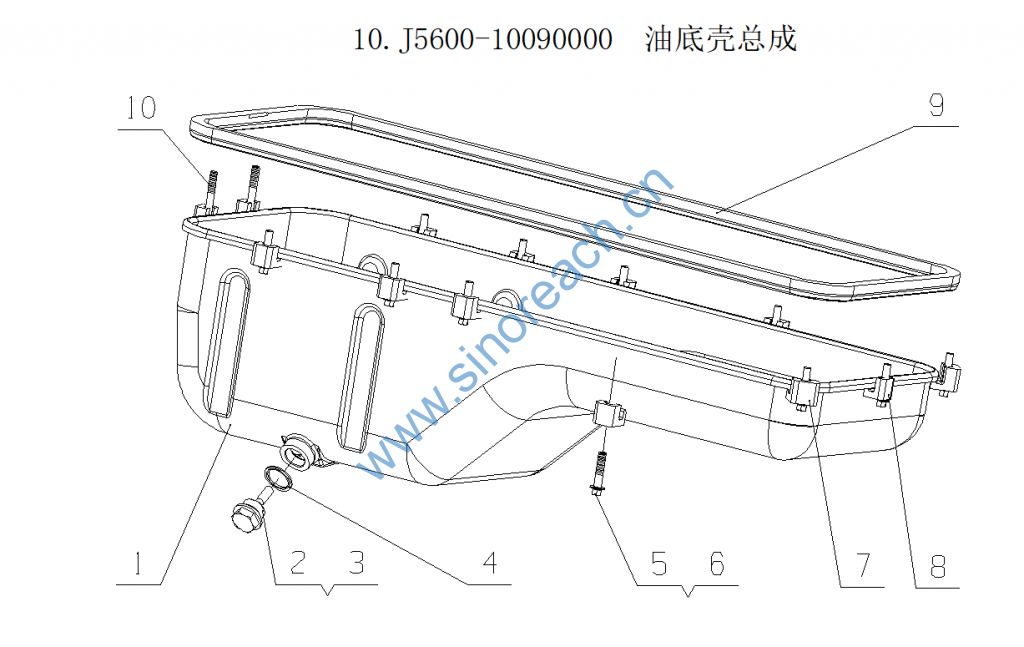

J5600-1009000 油底壳总成 Oil Sump Assembly

序号 Item 图 号 Part No. 名 称 Name 数量 Qty. 备 注 Remark
1 J56QA-1009040 油底壳组件 Oil sump parts 1
2 6105Q-1009032A 放油塞磁铁 Oil drain plug magnet 1
3 6105Q-1009031C 放油塞 Oil drain plug 1
4 Q/YC149-27 复合式密封垫圈27 Seal washer 27 1 易损件 EWP
5 M3000-1009002 油底壳压块 Oil sump press block 10
6 Q1840840 螺栓M8×40 Bolt M8× 40 11
7 L3000-1009002 油底壳压块 Oil sump press block 2
8 J5600-1009002 油底壳压块 Oil sump press block 1
9 L3000-1009001 油底壳垫 Oil sump washer 1 易损件 EWP
10 Q1840865TF2 螺栓M8×65 Bolt M8×65 2
